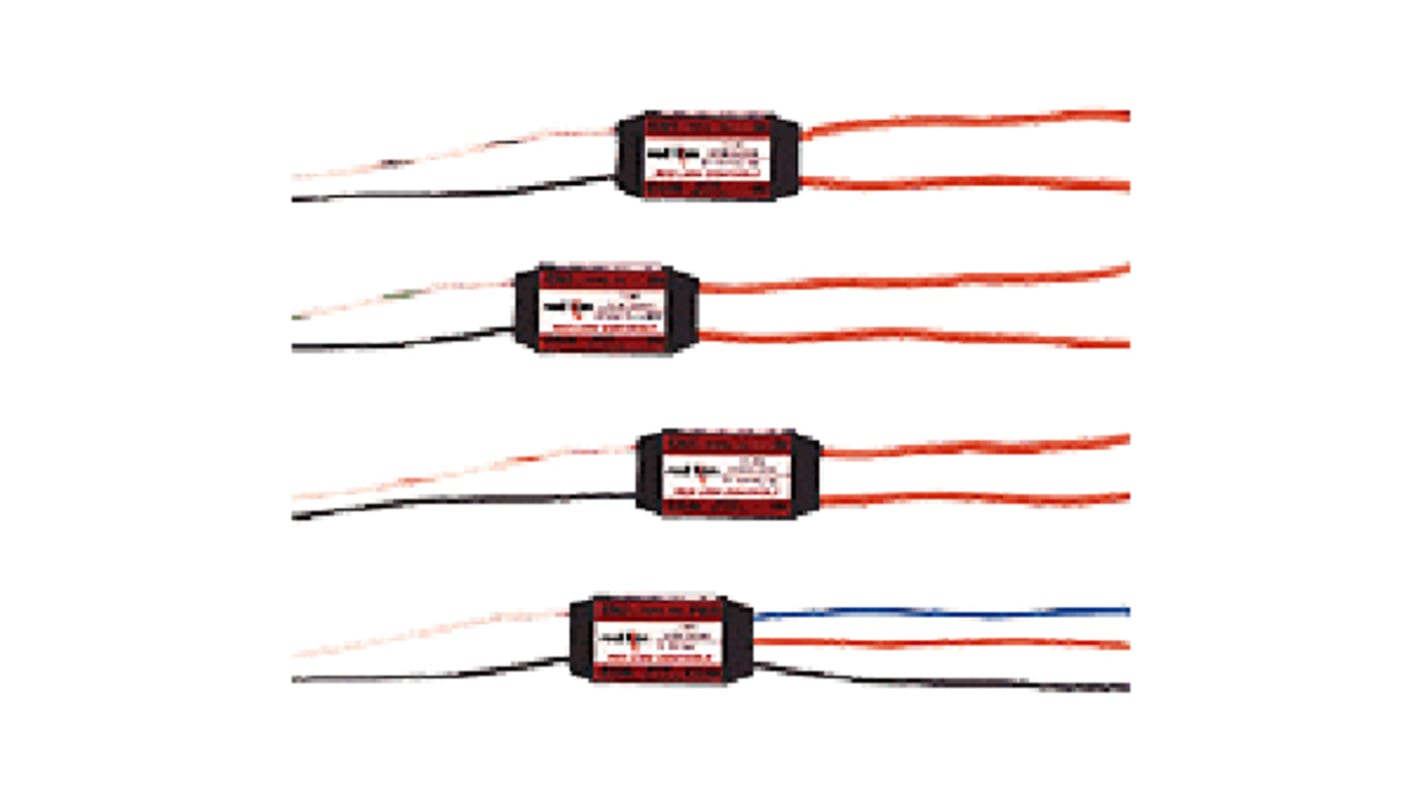

Modulo convertitore TCM10000

Il modulo convertitore TRIAC è una versione specializzata del modulo convertitore di tensione. È progettato appositamente per il funzionamento con sensori fotoelettrici e controller programmabili dotati di uscite TRIAC 115 V c.a. Grazie ai circuiti di soppressione collegati in parallelo con i triac, queste uscite hanno un'elevata corrente di dispersione in stato di interdizione che, se scaricata, è sufficiente a mantenere un convertitore di tensione continuamente in funzione.
Il triac incorpora una polarizzazione di corrente che compensa correnti di dispersione di uscita fino a 4 mA e consente l'applicazione di contatori RLC alla maggior parte delle uscite triac scaricate. Questi moduli sono disponibili solo per il funzionamento con 115 V c.a. ± 10% 50/60 Hz. Funzionano a velocità di conteggio fino a 10 cps e forniscono anche un isolamento elettrico in ingresso/uscita. I collegamenti per il TCM sono analoghi a
quelli per il modulo di tensione. Il Triac accetta uscite triac di dispersione in stato di interdizione elevate scaricate da sensori e controller programmabili.

Si adattano a molti comandi, contatori e accessori Red Lion
Ingresso 115 V c.a. + /- 10% (50/60 Hz) Massimo assorbimento di corrente 10 mA
Frequenza di uscita massima 10 Hz
Uscita: chiusura contatto c.c. a stato solido
Potenza nominale 30 V c.c. a 100 mA
Isolamento in uscita 2300 VRMS
