- Codice RS:
- 906-1082
- Codice costruttore:
- CPC1918J
- Costruttore:
- IXYS
4 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
35 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
12,06 €
(IVA esclusa)
14,71 €
(IVA inclusa)
Unità | Per unità |
1 - 24 | 12,06 € |
25 - 49 | 11,63 € |
50 - 99 | 11,20 € |
100 - 249 | 10,82 € |
250 + | 10,44 € |
- Codice RS:
- 906-1082
- Codice costruttore:
- CPC1918J
- Costruttore:
- IXYS
Documentazione Tecnica
Normative
- Paese di origine:
- PH
Dettagli prodotto

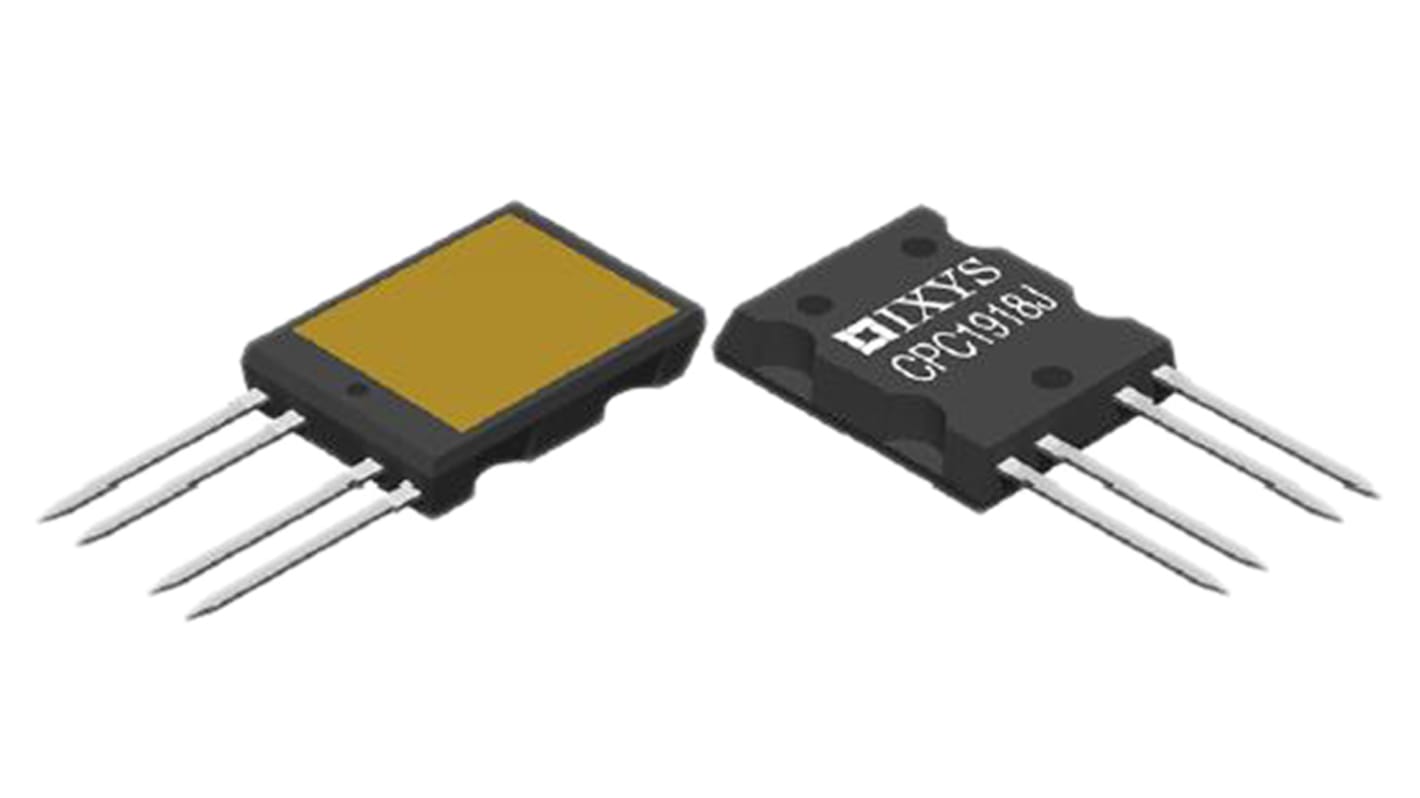

Relè di potenza OptoMOS 1-Form-A, CPC
Questi relè a stato solido unipolari hanno contatti normalmente aperti (1-Form-A). Sono dotati di un esclusivo contenitore ISOPLUS-264 che garantisce la massima corrente di carico e potenza nominale possibile. Sono in grado di fornire un isolamento in ingresso-uscita di 2500 Vrms utilizzando la tecnologia dei MOSFET ad accoppiamento ottico.
Le uscite ad accoppiamento ottico utilizzano la rinomata architettura OptoMOS e sono controllate da un LED a infrarossi ad elevata efficienza. Con una bassa resistenza in stato attivo e un'elevata corrente di carico nominale, queste unità sono adatte per un'ampia varietà di applicazioni.
L'esclusivo contenitore ISOPLUS-264 è stato realizzato mediante saldatura a dolce del chip al silicio sul substrato DCB (Direct Copper Bond) anziché sul telaio del conduttore in rame tradizionale. Questa ceramica DCB garantisce un isolamento di 2500 Vrms offrendo, al contempo, una resistenza termica tra contenitore e giunzione estremamente bassa di soli 0,3 °C per watt.
Applicazioni potenziali:
Controlli industriali/controllo di motori
Robotica
Apparecchiatura medica: isolamento di pazienti/apparecchiature
Strumentazione: multiplexer, acquisizione dati, commutazione elettronica e sottosistemi I/O
Contatori di energia
Apparecchiature di trasporto
Settore aerospaziale/difesa
Le uscite ad accoppiamento ottico utilizzano la rinomata architettura OptoMOS e sono controllate da un LED a infrarossi ad elevata efficienza. Con una bassa resistenza in stato attivo e un'elevata corrente di carico nominale, queste unità sono adatte per un'ampia varietà di applicazioni.
L'esclusivo contenitore ISOPLUS-264 è stato realizzato mediante saldatura a dolce del chip al silicio sul substrato DCB (Direct Copper Bond) anziché sul telaio del conduttore in rame tradizionale. Questa ceramica DCB garantisce un isolamento di 2500 Vrms offrendo, al contempo, una resistenza termica tra contenitore e giunzione estremamente bassa di soli 0,3 °C per watt.
Applicazioni potenziali:
Controlli industriali/controllo di motori
Robotica
Apparecchiatura medica: isolamento di pazienti/apparecchiature
Strumentazione: multiplexer, acquisizione dati, commutazione elettronica e sottosistemi I/O
Contatori di energia
Apparecchiature di trasporto
Settore aerospaziale/difesa
Caratteristiche
Corrente di carico di 2,25 Arms con dissipazione di calore di 5 °C per watt
Bassa resistenza in stato attivo
Gamma di tensioni di blocco
Isolamento in ingresso/uscita di 2500 Vrms
Bassa resistenza termica
Piastra in ceramica isolata, a bassa impedenza termica per applicazioni di dissipazione di calore
Bassi requisiti di potenza di azionamento
Senza generazione di archi elettrici e senza circuiti soppressori
Nessuna generazione EMI/RFI
Inseribile a macchina, saldabile a onda
Corrente di carico di 2,25 Arms con dissipazione di calore di 5 °C per watt
Bassa resistenza in stato attivo
Gamma di tensioni di blocco
Isolamento in ingresso/uscita di 2500 Vrms
Bassa resistenza termica
Piastra in ceramica isolata, a bassa impedenza termica per applicazioni di dissipazione di calore
Bassi requisiti di potenza di azionamento
Senza generazione di archi elettrici e senza circuiti soppressori
Nessuna generazione EMI/RFI
Inseribile a macchina, saldabile a onda
Standard
Componente con certificazione UL 508: documento E69938
Relè a stato solido Ixys, montaggio su circuito stampato
Specifiche
Attributo | Valore |
---|---|
Corrente di carico massima | 15 A |
Tipo di montaggio | Montaggio su circuito stampato |
Tipo switching | c.c. |
Numero di poli | 1 |
Tipo di terminale | Pin per circuito stampato |
Configurazione contatto | SPST |
Uscita | MOSFET |
Tipo di relè | Relè di potenza |
Package | ISO Plus-264 |
Tempo max. di attivazione | 25ms |
Dimensioni | 19.914 x 5.029 x 26.162mm |
Profondità | 5mm |
Massima temperatura operativa | +85°C |
Capacità | 2.25nF |
Temperatura di esercizio | -40 → +85°C |
Minima temperatura operativa | -40°C |
Lunghezza | 19.9mm |
Corrente di dispersione | 1 μA |
Altezza | 26.2mm |
Standard soddisfatti | Approvazione UL 508 file N. E69938 |
Caratteristiche speciali | Senza generazione di archi elettrici e senza circuiti soppressori, elevata affidabilità, basso requisito di potenza di azionamento, inseribile a macchina, senza generazione di EMI/RFI, saldabile a onda |
