- Codice RS:
- 199-5577
- Codice costruttore:
- W23-6R8JI
- Costruttore:
- Welwyn
Prodotto non a stock - in consegna appena disponibile
Aggiunto
Prezzo per 1pz in confezione da 5
1,724 €
(IVA esclusa)
2,103 €
(IVA inclusa)
Unità | Per unità | Per Pack* |
5 - 45 | 1,724 € | 8,62 € |
50 - 95 | 1,638 € | 8,19 € |
100 + | 1,552 € | 7,76 € |
*prezzo indicativo |
Alternativa
Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.
- Codice RS:
- 199-5577
- Codice costruttore:
- W23-6R8JI
- Costruttore:
- Welwyn
Documentazione Tecnica
Normative
- Paese di origine:
- GB
Dettagli prodotto

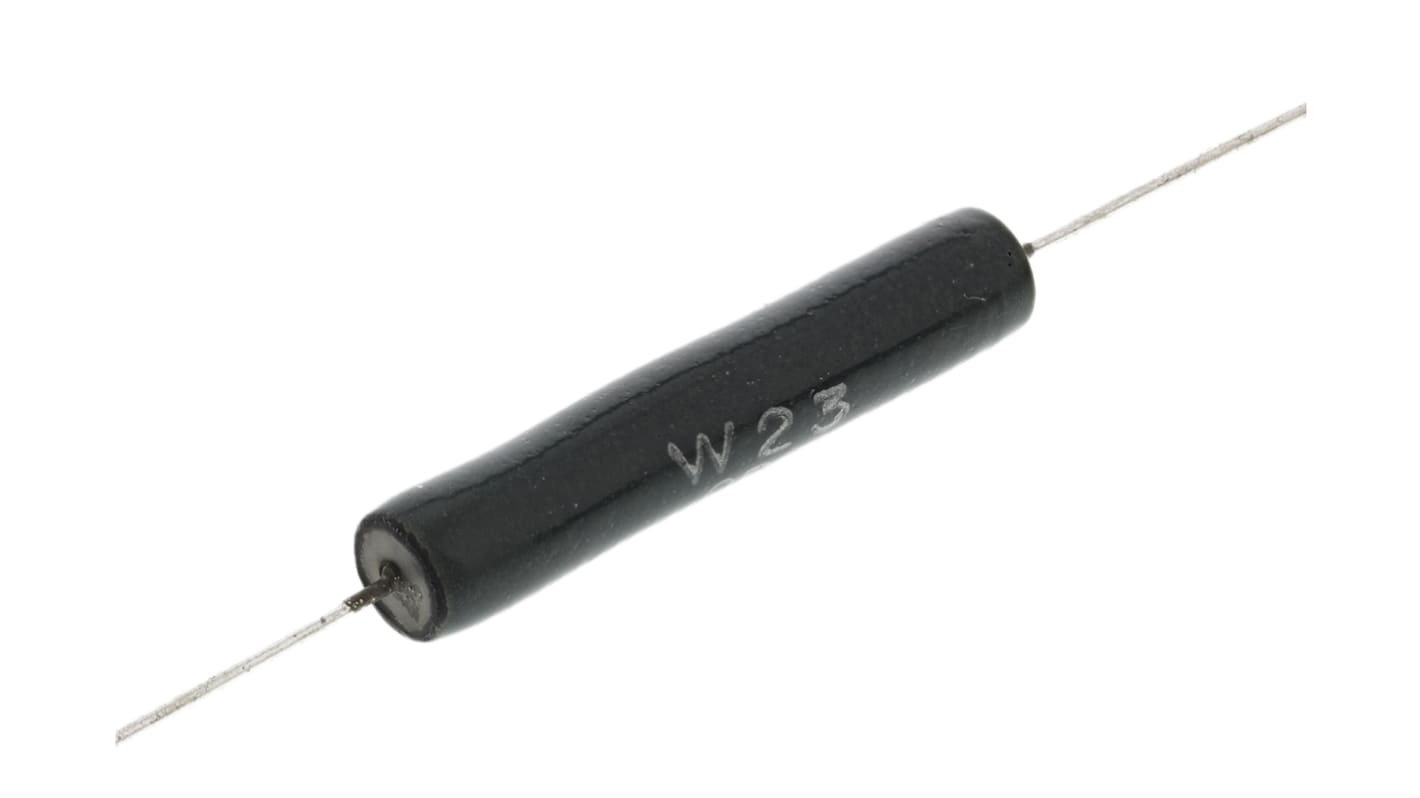

Serie W23 9 W, assiale
Le resistenze a filo avvolto serie W23 di Welwyn forniscono un'elevata dissipazione di potenza in rapporto alle loro dimensioni. Sono estremamente affidabili e stabili. Con un rivestimento impermeabile in smalto vetroso, queste resistenze a filo avvolto sono adatte per l'uso in ambienti difficili.
Caratteristiche di sovraccarico ideali per circuiti di protezione
Stabilità e affidabilità
Elevata dissipazione di potenza
Costruite a partire da un substrato in ceramica di elevata purezza
Elemento di limitazione della tensione a 500 V
Stabilità e affidabilità
Elevata dissipazione di potenza
Costruite a partire da un substrato in ceramica di elevata purezza
Elemento di limitazione della tensione a 500 V
Una gamma di resistenze ad alta potenza in dimensioni ridotte per l'utilizzo in ambienti difficili. L'elevata stabilità e affidabilità delle resistenze le rende particolarmente adatte per l'uso nei circuiti di protezione, il filo della resistenza è avvolto su un substrato in ceramica di elevata purezza ed è caratterizzato da una struttura cappuccio/filo saldata che garantisce una notevole robustezza e resistenza contro i danni. Il rivestimento protettivo in smalto vetroso resiste a tutti i solventi normalmente utilizzati per la pulizia di circuiti stampati. Nota applicativa. Le terminazioni non devono essere piegate fino a raggiungere una distanza inferiore a 1,5 mm dal corpo. Il raggio di piegatura minimo consigliato è di 1 mm. Per ottenere la dissipazione della potenza nominale massima, le terminazioni non devono essere saldate a una distanza inferiore a 4 mm dal corpo. Quando è freddo, lo smalto vetroso garantisce un'eccellente resistenza di isolamento; tuttavia, la resistenza specifica diminuisce con l'aumentare della temperatura. Pertanto, se il resistore funziona vicino o alla massima temperatura, non può essere classificato come isolante e non dovrebbe essere in contatto con alcun materiale conduttivo.
Specifiche
Attributo | Valore |
---|---|
Resistenza | 6.8Ω |
Potenza | 10W |
Tolleranza | ±5% |
Tecnologia | Filo avvolto |
Serie | W23 |
Temperatura operativa massima | +200°C |
Coefficiente di temperatura | ±200ppm/°C |
Temperatura operativa minima | -55°C |
