Documentazione Tecnica
Normative
Dettagli prodotto

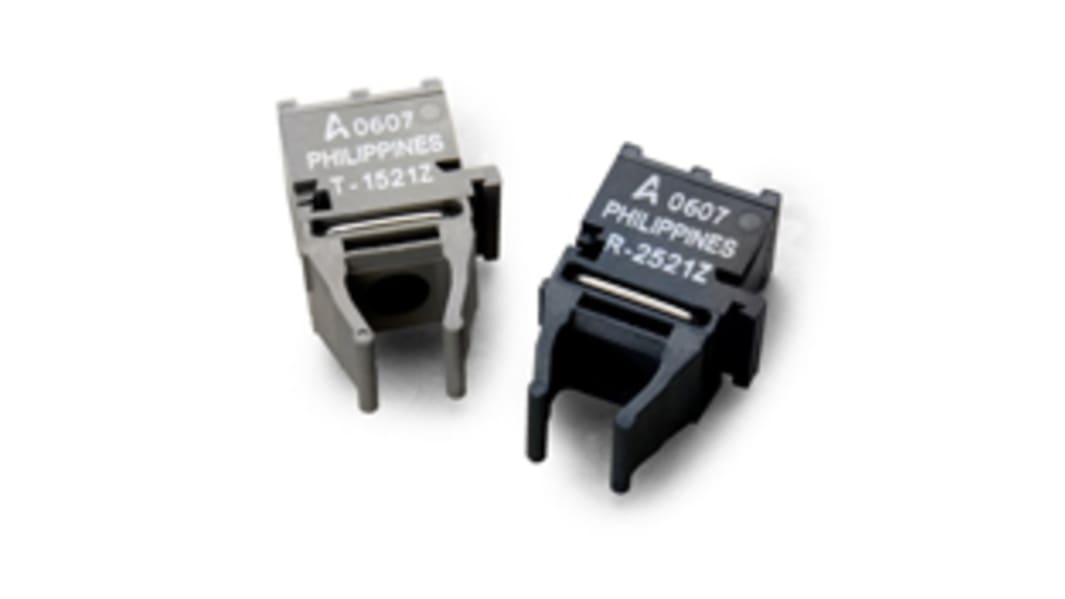

Collegamento in fibre ottiche serie HFBR-0500Z
La famiglia HFBR-x5xxZ, di Avago Technologies, è parte della serie Versatile Link. Sono componenti per collegamenti in fibra ottica che includono trasmettitori, ricevitori, connettori e cavi. La serie HFBR-x5xxZ è perfetta per risolvere i problemi di isolamento/isolamento di tensione, immunità EMI/RFI o protezione dei dati.
Questa famiglia di dispositivi è costituita da un'ampia varietà di configurazioni di contenitori e connettori che offrono una gamma di soluzioni di progettazione meccanica in grado di soddisfare i requisiti di ogni applicazione.
I trasmettitori HFBR-x5xxZ utilizzano un LED da 660 nm per una migliore visibilità. I ricevitori comprendono un ricevitore IC digitale, monolitico accoppiato in c.c. con transistor di uscita Schottky a collettore aperto.
La serie HFBR-x5xxZ è ideale per una vasta gamma di applicazioni, tra cui: attivazione dispositivo di azionamento per motori, comunicazioni dati, reti locali e comunicazione immune da disturbi in apparecchiature audio e video.
Questa famiglia di dispositivi è costituita da un'ampia varietà di configurazioni di contenitori e connettori che offrono una gamma di soluzioni di progettazione meccanica in grado di soddisfare i requisiti di ogni applicazione.
I trasmettitori HFBR-x5xxZ utilizzano un LED da 660 nm per una migliore visibilità. I ricevitori comprendono un ricevitore IC digitale, monolitico accoppiato in c.c. con transistor di uscita Schottky a collettore aperto.
La serie HFBR-x5xxZ è ideale per una vasta gamma di applicazioni, tra cui: attivazione dispositivo di azionamento per motori, comunicazioni dati, reti locali e comunicazione immune da disturbi in apparecchiature audio e video.
Caratteristiche della serie HFBR-x5xxZ:
- Componenti a fibra ottica
- Collegamenti digitali avanzati: c.c. - 5 MBd
- Ampie distanze di collegamento: fino a 120 m a 40 kBd
- Collegamento a bassa corrente: corrente di alimentazione di picco 6 mA
- Montaggio orizzontale e verticale
- Blocco interno
- Elevata immunità ai disturbi
- Collegamento facile: connettori simplex, duplex e con blocco
- Ignifugo
- Compatibile con circuiti TTL standard
- Componenti a fibra ottica
- Collegamenti digitali avanzati: c.c. - 5 MBd
- Ampie distanze di collegamento: fino a 120 m a 40 kBd
- Collegamento a bassa corrente: corrente di alimentazione di picco 6 mA
- Montaggio orizzontale e verticale
- Blocco interno
- Elevata immunità ai disturbi
- Collegamento facile: connettori simplex, duplex e con blocco
- Ignifugo
- Compatibile con circuiti TTL standard
Fibra ottica, Avago Technologies
Specifiche
Attributo | Valore |
---|---|
Flusso dati massimo | 5Mbit/s |
Lunghezza d'onda della sensibilità di picco | 660 (Typ.)nm |
Numero di pin | 6 |
Tipo di montaggio | Montaggio con foro passante |
Dimensioni | 18.8 x 12.19 x 7.62mm |
Altezza | 7.62mm |
Lunghezza | 18.8mm |
Larghezza | 12.19mm |
Tipo di segnale in uscita | TTL |
Serie | HFBR |
