- Codice RS:
- 905-5270
- Codice costruttore:
- HESS0000
- Costruttore:
- Red Lion
- Codice RS:
- 905-5270
- Codice costruttore:
- HESS0000
- Costruttore:
- Red Lion
Normative
- Paese di origine:
- US
Dettagli prodotto

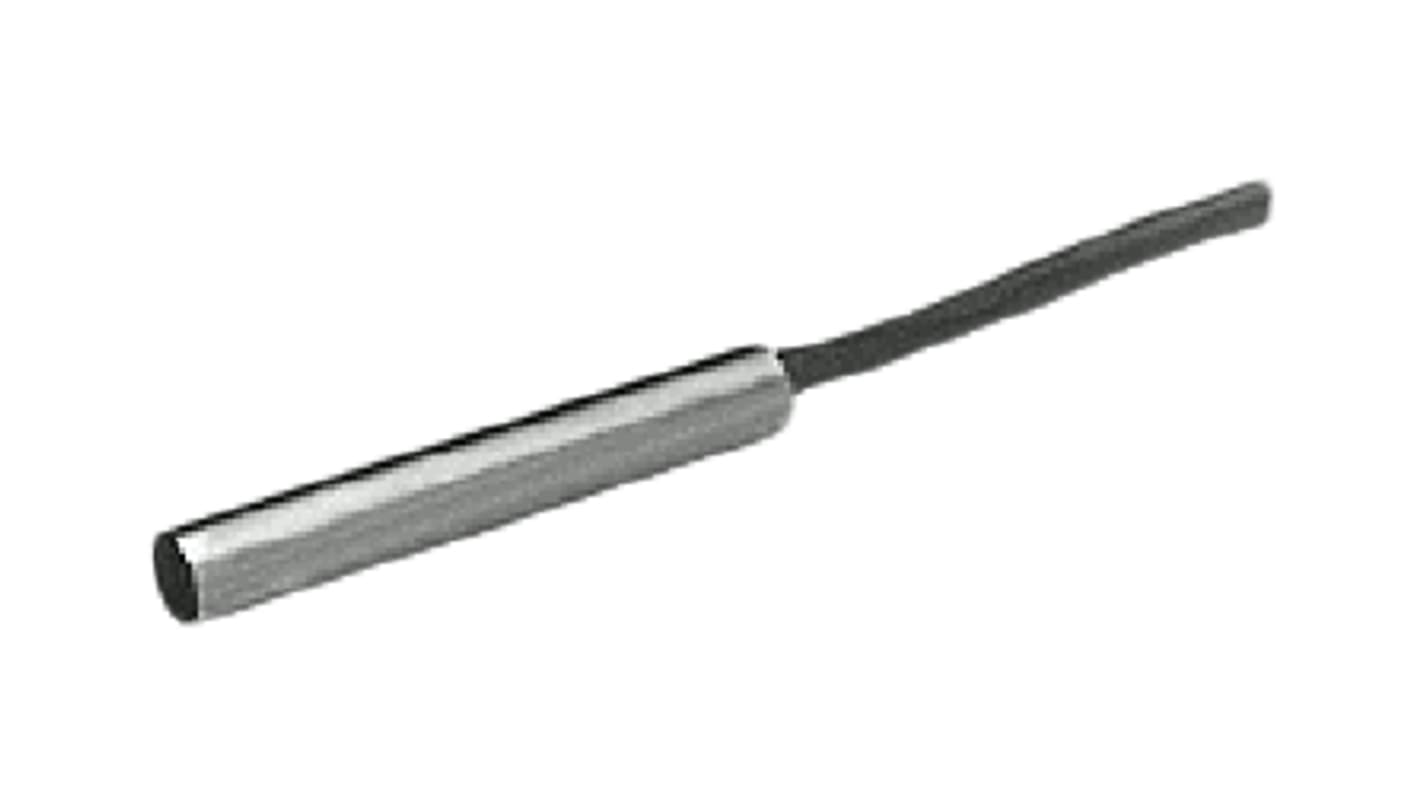

Sensore di velocità a effetto Hall serie Hess
Il sensore di velocità a effetto Hall (HESS) è ideale per ingranaggi di rilevamento in acciaio o altri
obiettivi ferrosi da 0 a 10 KHz. Questo sensore non ha una
velocità di soglia minima come il sensore pick-up magnetico. Quando il sensore viene
acceso per la prima volta, lo stato dell'uscita è indeterminato (Hi o Lo) se il sensore non
sta rilevando metalli. L'unità funziona mediante un alimentatore c.c. da +8 a +30 V ed
è protetta contro l'inversione di polarità. La superficie del sensore può essere montata a filo con
pannelli in metallo. Il contenitore è in acciaio INOX ed è fornito con un cavo da 10 piedi (3 m).
Il filo schermato intrecciato non è collegato al contenitore o al circuito del sensore.
obiettivi ferrosi da 0 a 10 KHz. Questo sensore non ha una
velocità di soglia minima come il sensore pick-up magnetico. Quando il sensore viene
acceso per la prima volta, lo stato dell'uscita è indeterminato (Hi o Lo) se il sensore non
sta rilevando metalli. L'unità funziona mediante un alimentatore c.c. da +8 a +30 V ed
è protetta contro l'inversione di polarità. La superficie del sensore può essere montata a filo con
pannelli in metallo. Il contenitore è in acciaio INOX ed è fornito con un cavo da 10 piedi (3 m).
Il filo schermato intrecciato non è collegato al contenitore o al circuito del sensore.
Rileva ingranaggi di rilevamento in acciaio o altri obiettivi ferrosi
Uscita NPN a collettore aperto
Funziona da 0 a 10 KHz
Contenitore in acciaio INOX con diametro da 3/8"
Incapsulamento epossidico per olio
Resistenza allo sporco e all'umidità
Ideale per ingressi tachimetrici
Compatibile con tutti gli ingranaggi di rilevamento di controllo Red Lion
Cavo della lunghezza di 10 piedi (3,05 m)
Filo schermato intrecciato 22 AWG, a 3 fili
Copertura 100% laminata
Rivestimento in PVC grigio
Uscita NPN a collettore aperto
Funziona da 0 a 10 KHz
Contenitore in acciaio INOX con diametro da 3/8"
Incapsulamento epossidico per olio
Resistenza allo sporco e all'umidità
Ideale per ingressi tachimetrici
Compatibile con tutti gli ingranaggi di rilevamento di controllo Red Lion
Cavo della lunghezza di 10 piedi (3,05 m)
Filo schermato intrecciato 22 AWG, a 3 fili
Copertura 100% laminata
Rivestimento in PVC grigio
Red Lion
Specifiche
Attributo | Valore |
---|---|
Tipo uscita | NPN |
Stile corpo | Cilindrico |
Tipo di montaggio | Montaggio a pannello |
Tensione di alimentazione | 8 → 30 V cc |
Tipo terminale | Cavo |
Tensione massima c.c. | 30V |
Gamma di rilevamento | 1 mm |
Corrente di commutazione | 30 mA |
Frequenza di commutazione | 0 → 10 kHz |
Lunghezza | 63.5mm |
Larghezza | 9.47 (Dia.)mm |
Massima temperatura operativa | +70°C |
Dimensioni | Ø 9,47 x 63,5 mm |
Minima temperatura operativa | -25°C |
Protezione da inversione di polarità | Sì |
Materiale custodia | Acciaio inox |
