- Codice RS:
- 680-7245
- Codice costruttore:
- A1120EUA-T
- Costruttore:
- Allegro Microsystems
25 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
45 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1pz in confezione da 5
0,966 €
(IVA esclusa)
1,179 €
(IVA inclusa)
Unità | Per unità | Per Pack* |
5 - 20 | 0,966 € | 4,83 € |
25 - 95 | 0,802 € | 4,01 € |
100 - 245 | 0,656 € | 3,28 € |
250 - 495 | 0,618 € | 3,09 € |
500 + | 0,58 € | 2,90 € |
*prezzo indicativo |
- Codice RS:
- 680-7245
- Codice costruttore:
- A1120EUA-T
- Costruttore:
- Allegro Microsystems
Normative
Dettagli prodotto

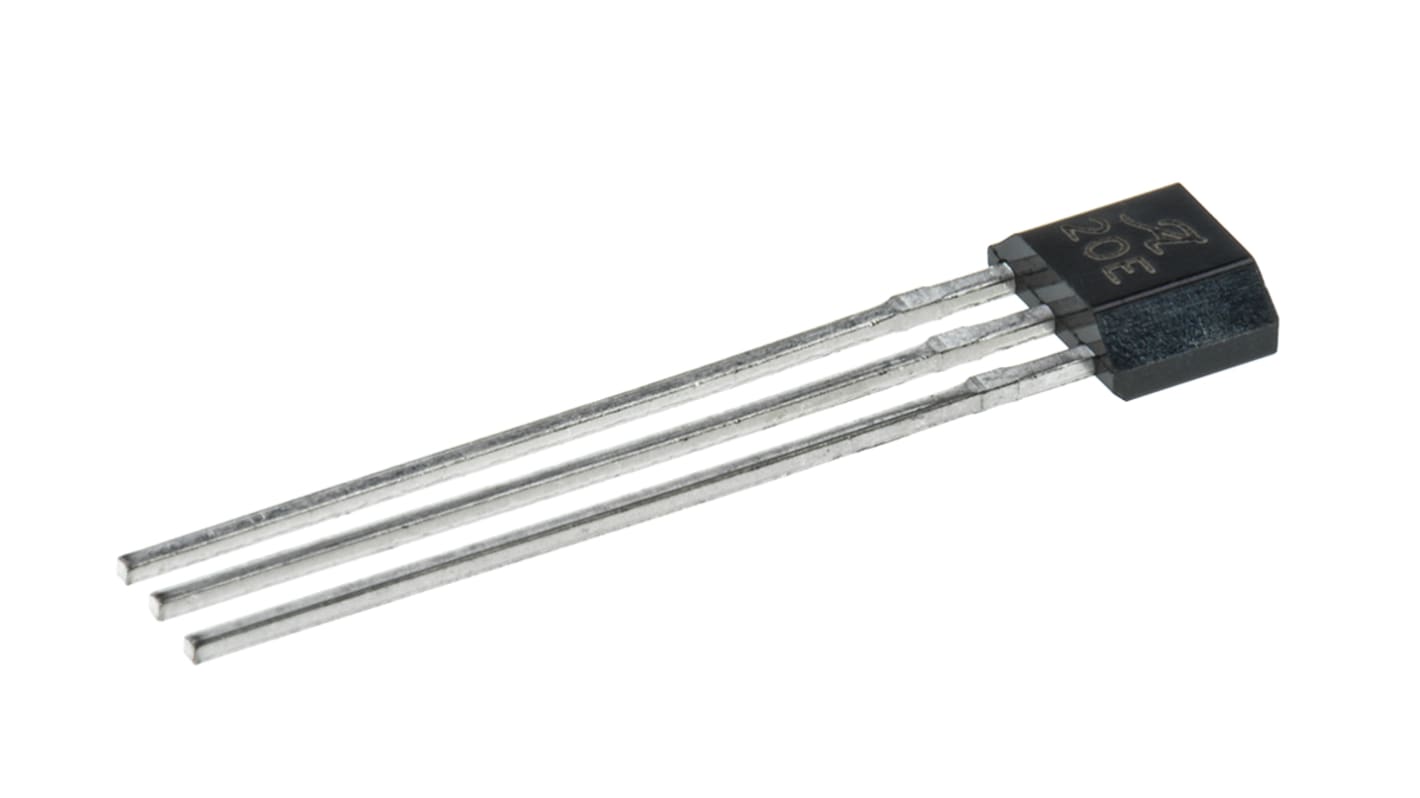

Interruttori con sensore a effetto Hall chopper stabilizzati A1120/1/2/3/5, Allegro Microsystems
Gli interruttori unipolari a effetto Hall A1120, A1121, A1122, A1123 e A1125 Allegro Microsystems offrono IC del sensore con temperatura stabile e resistenti alle sollecitazioni. Le prestazioni alle alte temperature sono rese possibili grazie all'annullamento dell'offset dinamico, che riduce la tensione di offset residua causata normalmente da eccessiva modanatura del dispositivo, dipendenze di temperatura e stress termico.
Includono un regolatore di tensione, un generatore di tensione Hall, un piccolo amplificatore di segnale, stabilizzazione del chopper, trigger di Schmitt e un'uscita open drain con protezione contro i cortocircuiti per assorbire fino a 25 mA. Il regolatore di tensione consente tensioni di alimentazione da 3 V a 24 V.
Per i modelli A1120, A1121, A1122, A1123, un polo sud attiva l'uscita e la rimozione disattiva l'uscita. Per il modello A1125, questo è invertito e il polo sud disattiva l'uscita A1125.
Includono un regolatore di tensione, un generatore di tensione Hall, un piccolo amplificatore di segnale, stabilizzazione del chopper, trigger di Schmitt e un'uscita open drain con protezione contro i cortocircuiti per assorbire fino a 25 mA. Il regolatore di tensione consente tensioni di alimentazione da 3 V a 24 V.
Per i modelli A1120, A1121, A1122, A1123, un polo sud attiva l'uscita e la rimozione disattiva l'uscita. Per il modello A1125, questo è invertito e il polo sud disattiva l'uscita A1125.
Punti di commutazione unipolari
Resistenti alle sollecitazioni fisiche
Eccezionale stabilità della temperatura
Protezione da cortocircuiti in uscita
Funzionamento con alimentatore non regolato
Resistenti alle sollecitazioni fisiche
Eccezionale stabilità della temperatura
Protezione da cortocircuiti in uscita
Funzionamento con alimentatore non regolato
Sensori a effetto Hall, Allegro Microsystems
Specifiche
Attributo | Valore |
---|---|
Tipo sensore | Sensori a effetto Hall |
Tipo di montaggio | Su foro |
Tipo magnetico | Unipolare |
Tensione di alimentazione operativa massima | 24 V |
Tensione di alimentazione operativa minima | 3 V |
Tipo di package | SIP |
Numero pin | 3 |
Massima temperatura operativa | +85 °C |
Minima temperatura operativa | -40 °C |
