Documentazione Tecnica
Normative
Non applicabile
Dettagli prodotto

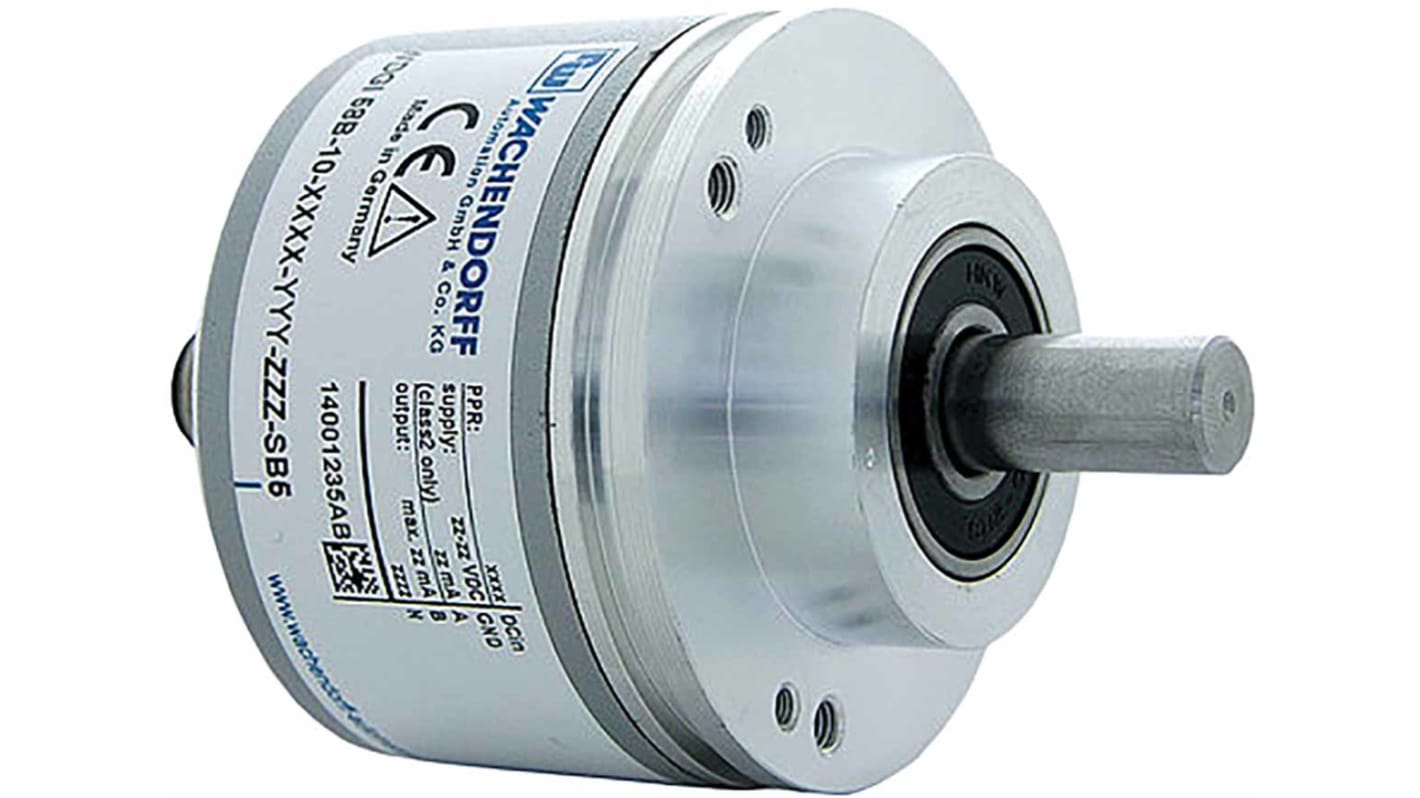

Trasduttore rotante WDG58B — Ad incremento, onda, 58 mm
Registra le rivoluzioni, la posizione, il percorso o la velocità
Struttura in alluminio di resistenza industriale con flangia di fissaggio
Elevato grado di protezione classe DIN 40 050: IP65 (onda), IP67 (coperchio)
Carichi radiali e assiali molto elevati
Uscita di allarme preventivo
Valutazione chip di alta precisione
Standard: DIN VDE 0160
Struttura in alluminio di resistenza industriale con flangia di fissaggio
Elevato grado di protezione classe DIN 40 050: IP65 (onda), IP67 (coperchio)
Carichi radiali e assiali molto elevati
Uscita di allarme preventivo
Valutazione chip di alta precisione
Standard: DIN VDE 0160
Specifiche
Attributo | Valore |
---|---|
Tecnologia encoder | Incrementale |
Impulsi per giro | 500 |
Rotazione massima | 8000giri/min |
Tipo di segnale di uscita | HTL |
Tipo asta | Pieno |
Tensione di alimentazione | 10 → 30 V c.c. |
Grado IP | IP65, IP67 |
Altezza complessiva | 83mm |
Minima temperatura operativa | -20°C |
Tipo di montaggio | Flangia di serraggio |
Massima temperatura operativa | +80°C |
Frequenza di commutazione | 200 kHz |
