- Codice RS:
- 224-1225
- Codice costruttore:
- TT-SI 9002
- Costruttore:
- Testec
Prodotto al momento non disponibile e non prenotabile.
Il prodotto non è disponibile e al momento non è possibile prenotarlo per consegne future.
Prezzo per Unità
€ 359,81
(IVA esclusa)
€ 438,97
(IVA inclusa)
Unità | Per unità |
1 + | € 359,81 |
Alternativa
Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.
- Codice RS:
- 224-1225
- Codice costruttore:
- TT-SI 9002
- Costruttore:
- Testec
Documentazione Tecnica
Normative
Non applicabile
- Paese di origine:
- TW
Dettagli prodotto

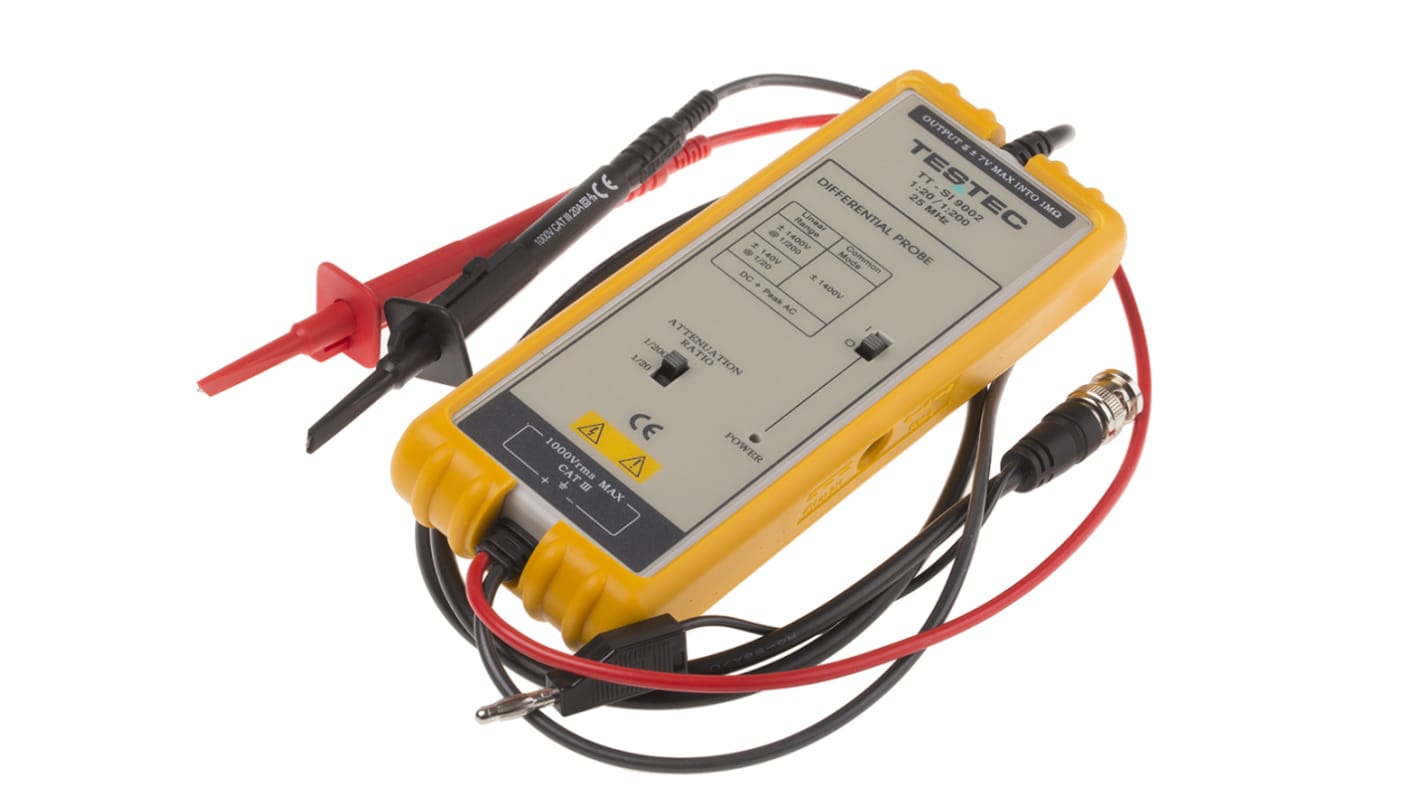

TT-si-9002 sonda differenziale attiva Testec
Il Testec è una sonda per oscilloscopio differenziale attiva che consente a un oscilloscopio convenzionale di visualizzare e misurare forme d'onda in circuito riferite a tensioni di modo comune elevate. È in grado di misurare in modo sicuro tensioni differenziali fino a ±1000VAC e 1400VAC/c.c. Supporta larghezze di banda fino a 25MHz.
Questa sonda per oscilloscopio è in grado di misurare segnali al di sotto di 70V selezionando il rapporto di attenuazione a 1:20 per ottenere una risoluzione più elevata e un rapporto di rumore inferiore. Quando si misurano segnali fino a 1400V cc, modificare il rapporto di attenuazione a 1:200.
Questa sonda per oscilloscopio è in grado di misurare segnali al di sotto di 70V selezionando il rapporto di attenuazione a 1:20 per ottenere una risoluzione più elevata e un rapporto di rumore inferiore. Quando si misurano segnali fino a 1400V cc, modificare il rapporto di attenuazione a 1:200.
Caratteristiche e vantaggi
La larghezza di banda è da c.c. a 25MHz
L'attenuazione è 1:20/1:200
Il tempo di salita è 14ns
La tensione di ingresso in modalità differenziale è 1:20 ±140V (c.c.+picco c.a.) o 140Vrms 1:200 ±1400V (c.c.+picco c.a.) o 1000VRMS
L'impedenza di ingresso è di 4Mohm ll5,5 pF su ciascun lato a terra
La gamma di tensione in modalità comune è 1:20 e 1:200 ±1400V (c.c.+picco c.a.) o 1000VRMS
La tensione di ingresso massima non distruttiva è 1:20 e 1:200 ±1400V (c.c.+picco c.a.) o 1000VRMS
CMRR (tipico) è -80dB a 50Hz e -60dB a 20kHz
L'offset (tipico) è <±5mV
Il rumore (tipico) è di 0,7 mVRMS
4 batterie AA
Dimensioni (L x P x a): 170 x 63 x 21 mm
Lunghezza: Cavo BNC 950mm, cavi di ingresso 450mm
L'attenuazione è 1:20/1:200
Il tempo di salita è 14ns
La tensione di ingresso in modalità differenziale è 1:20 ±140V (c.c.+picco c.a.) o 140Vrms 1:200 ±1400V (c.c.+picco c.a.) o 1000VRMS
L'impedenza di ingresso è di 4Mohm ll5,5 pF su ciascun lato a terra
La gamma di tensione in modalità comune è 1:20 e 1:200 ±1400V (c.c.+picco c.a.) o 1000VRMS
La tensione di ingresso massima non distruttiva è 1:20 e 1:200 ±1400V (c.c.+picco c.a.) o 1000VRMS
CMRR (tipico) è -80dB a 50Hz e -60dB a 20kHz
L'offset (tipico) è <±5mV
Il rumore (tipico) è di 0,7 mVRMS
4 batterie AA
Dimensioni (L x P x a): 170 x 63 x 21 mm
Lunghezza: Cavo BNC 950mm, cavi di ingresso 450mm
Applications
Le sonde per oscilloscopio sono utilizzate con oscilloscopi per consentire il collegamento dei segnali sui circuiti testati all'oscilloscopio in modo che i segnali possano essere misurati. Queste sonde per oscilloscopio sono disponibili in:
Conversione delle prestazioni
Inverter
Indicatori di velocità del motore
Alimentatori switching
Conversione delle prestazioni
Inverter
Indicatori di velocità del motore
Alimentatori switching
Specifiche
Attributo | Valore |
---|---|
Tipo di sonda | Attiva, differenziale |
Attenuazione | 1:20, 1:200 |
Larghezza di banda | 25MHz |
Massima tensione di modo comune in ingresso | 1kV |
Tipo di connettore | BNC |
Modello p | TT-SI 9002 |
Numero di sonde | 1 |
Serie | SI |
Categoria di sicurezza | CAT III 1000 V, CAT III 1400V |
Tempo di salita | 14ns |
