- Codice RS:
- 253-7395
- Codice costruttore:
- TT-SX 9002
- Costruttore:
- Testec
- Codice RS:
- 253-7395
- Codice costruttore:
- TT-SX 9002
- Costruttore:
- Testec
Documentazione Tecnica
Normative
- Paese di origine:
- TW
Dettagli prodotto
Dettagli del prodotto

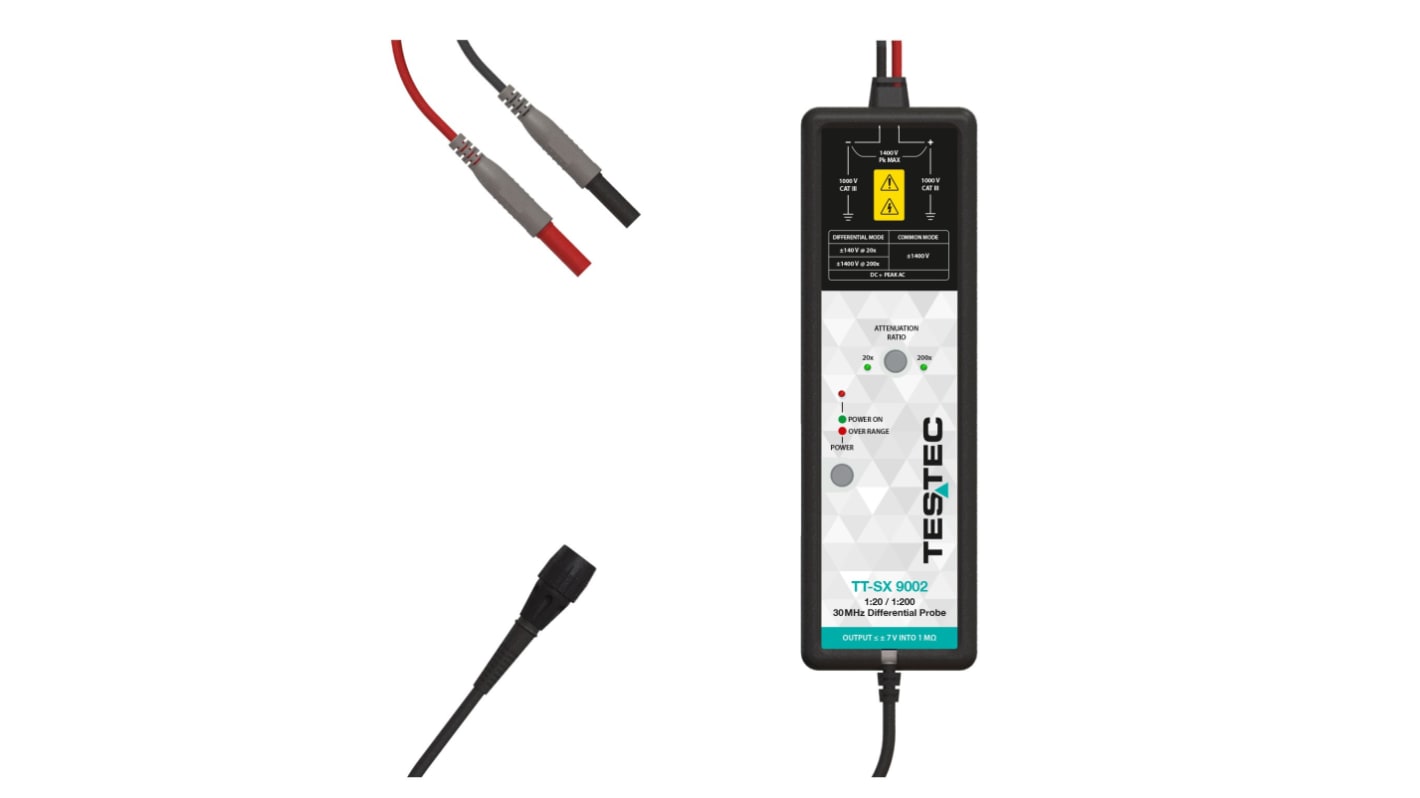

TT-SX 9002 - Sonda differenziale attiva da 30 MHz - x20 / x200
Le sonde differenziali ad alta tensione Testec TT-SX 9002 consentono l'uso di oscilloscopi a terra convenzionali per misurazioni di segnali flottanti - fino a 1400 V di tensione differenziale o in modalità comune (x200). Questo modello offre un'impostazione di attenuazione selezionabile dall'utente (x20 e x200), rendendo la sonda estremamente versatile e utilizzabile per un'ampia gamma di applicazioni, tra cui misurazioni di alimentazione e controlli del motore. Questa sonda è compatibile con qualsiasi oscilloscopio con un ingresso femmina BNC da 1 MΩ
e una larghezza di banda fino a 30 MHz. La sonda può essere alimentata da una porta USB per oscilloscopio (cavo di alimentazione USB da USB-A a USB-C incluso), batterie interne (4 batterie AA) o adattatore di alimentazione USB, entrambi non inclusi nella fornitura. La sonda viene spedita di serie con un certificato di taratura di fabbrica.
e una larghezza di banda fino a 30 MHz. La sonda può essere alimentata da una porta USB per oscilloscopio (cavo di alimentazione USB da USB-A a USB-C incluso), batterie interne (4 batterie AA) o adattatore di alimentazione USB, entrambi non inclusi nella fornitura. La sonda viene spedita di serie con un certificato di taratura di fabbrica.
Larghezza di banda di 30 MHz
Fino a 1400 V differenziale (cc + pk c.a.)
1.000 V con CAT III
certificazione di sicurezza cTUVus
Indicatore di tensione oltre la gamma
Gamme di attenuazione commutabili
Opzioni di alimentazione multiple - batterie, oscilloscopio o rete
Interfaccia BNC isolata
Calotta protettiva in gomma
Fino a 1400 V differenziale (cc + pk c.a.)
1.000 V con CAT III
certificazione di sicurezza cTUVus
Indicatore di tensione oltre la gamma
Gamme di attenuazione commutabili
Opzioni di alimentazione multiple - batterie, oscilloscopio o rete
Interfaccia BNC isolata
Calotta protettiva in gomma
Applicazioni
alimentatori, misurazioni,
motori, controlli,
applicazioni di progettazione di prodotti, test automobilistici
motori, controlli,
applicazioni di progettazione di prodotti, test automobilistici
Fornito con/kit contenente:
2 x clip a gancio (rosso e nero)
1 x cavo di alimentazione USB (1 m) - da USB-A a USB-C
1 x certificato di taratura
1 x cavo di alimentazione USB (1 m) - da USB-A a USB-C
1 x certificato di taratura
Quali altre sonde sono disponibili in questa gamma Testec?
TT-SX 9001
Approvazioni/certificazioni
EN61010-031:2015 Ed. 2.0
EN61010-1:2010/AMD:2016
2014/35/EU
EN61326-2013
2014/30/EU
cTUVus
CE
UKCA
RoHS 2
China RoHS2
EN61010-1:2010/AMD:2016
2014/35/EU
EN61326-2013
2014/30/EU
cTUVus
CE
UKCA
RoHS 2
China RoHS2
Specifiche
Attributo | Valore |
---|---|
Tipo di sonda | Attiva, differenziale |
Attenuazione | 1:20, 1:200 |
Larghezza di banda | 30MHz |
Massima tensione di modo comune in ingresso | 1400V |
Tipo di connettore | BNC |
Modello p | TT-SX 9002 |
Numero di sonde | 1 |
Livello categoria di sicurezza | CAT lll |
Tensione categoria di sicurezza | 1000V |
Serie | TT-SX 9000 |
Categoria di sicurezza | IEC61010-031:2015 |
Tempo di salita | 14ns |
