- Codice RS:
- 146-5643
- Codice costruttore:
- TNY276PN
- Costruttore:
- Power Integrations
150 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Cadauno (in una stecca da 50)
0,804 €
(IVA esclusa)
0,981 €
(IVA inclusa)
Unità | Per unità | Per stecca* |
50 - 200 | 0,804 € | 40,20 € |
250 - 950 | 0,684 € | 34,20 € |
1000 - 2450 | 0,604 € | 30,20 € |
2500 + | 0,57 € | 28,50 € |
*prezzo indicativo |
- Codice RS:
- 146-5643
- Codice costruttore:
- TNY276PN
- Costruttore:
- Power Integrations
Documentazione Tecnica
Normative
Dettagli prodotto

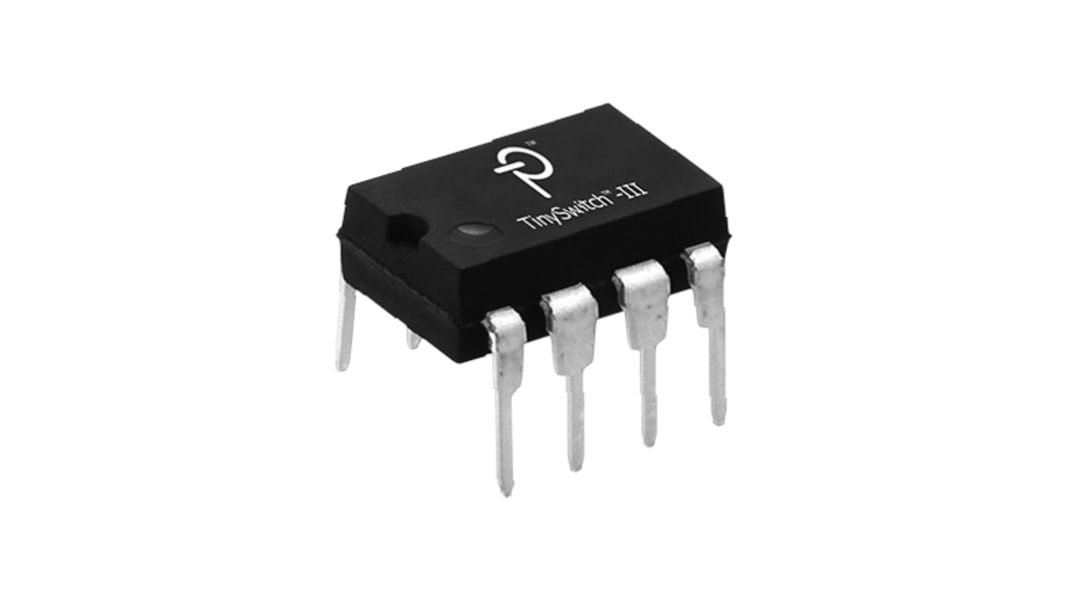

TinySwitch-III, Power Integrations
La famiglia TinySwitch-III fornisce una conversione di potenza c.a.-c.c. a bassa potenza (fino a 36,5 W)
Potenza MOSFET interno 700 V
Distorsione di frequenza per ridurre le emissioni EMI
Basso consumo di energia in assenza di carico/standby EcoSmart®
Protezione a scatto contro sovratensione in uscita
Blocco della linea per sottotensione
Soglia di corrente selezionabile
Distorsione di frequenza per ridurre le emissioni EMI
Basso consumo di energia in assenza di carico/standby EcoSmart®
Protezione a scatto contro sovratensione in uscita
Blocco della linea per sottotensione
Soglia di corrente selezionabile
TinySwitch-III incorpora un MOSFET di potenza a 700 V, oscillatore, sorgente di corrente commutata ad alta tensione, limite di corrente (selezionabile dall'utente) e circuiti di spegnimento termico. La famiglia IC utilizza uno schema di controllo ON/OFF e offre una soluzione flessibile di progettazione con un sistema a basso costo e capacità di potenza estesa.
Controllo ON/OFF semplice, non richiede compensazione del circuito chiuso
Soglia di corrente selezionabile tramite valore del condensatore BP/M
Ottimizza l'erogazione di potenza di MOSFET e magneti
Riduce al minimo la potenza di sovraccarico massima
Estensione ON-time
Auto-polarizzato: nessun avvolgimento di polarizzazione o componenti di polarizzazione
Il jitter della frequenza riduce il costo del filtro EMI
Piedinatura semplificata per la dissipazione del calore del circuito stampato
Soglia di corrente selezionabile tramite valore del condensatore BP/M
Ottimizza l'erogazione di potenza di MOSFET e magneti
Riduce al minimo la potenza di sovraccarico massima
Estensione ON-time
Auto-polarizzato: nessun avvolgimento di polarizzazione o componenti di polarizzazione
Il jitter della frequenza riduce il costo del filtro EMI
Piedinatura semplificata per la dissipazione del calore del circuito stampato
Convertitori c.a -c.c., Power Integrations
Specifiche
Attributo | Valore |
---|---|
Power Switch Type | Off-line |
Resistenza di commutazione | 24Ω |
Corrente di funzionamento massima | 1350mA |
Numero di uscite | 1 |
Potenza nominale | 15W |
Funzioni di protezione | Sovratemperatura |
Tipo di montaggio | Su foro |
Tipo di package | DIPC |
Numero pin | 8 |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -40 °C |
Dimensioni | 9.83 x 6.6 x 3.68mm |
Serie | TNY276 |
- Codice RS:
- 146-5643
- Codice costruttore:
- TNY276PN
- Costruttore:
- Power Integrations
