- Codice RS:
- 725-7733
- Codice costruttore:
- LPC1768FBD100,551
- Costruttore:
- NXP
Prodotto discontinuato
Alternativa
Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.
- Codice RS:
- 725-7733
- Codice costruttore:
- LPC1768FBD100,551
- Costruttore:
- NXP
Documentazione Tecnica
Normative
Dettagli prodotto

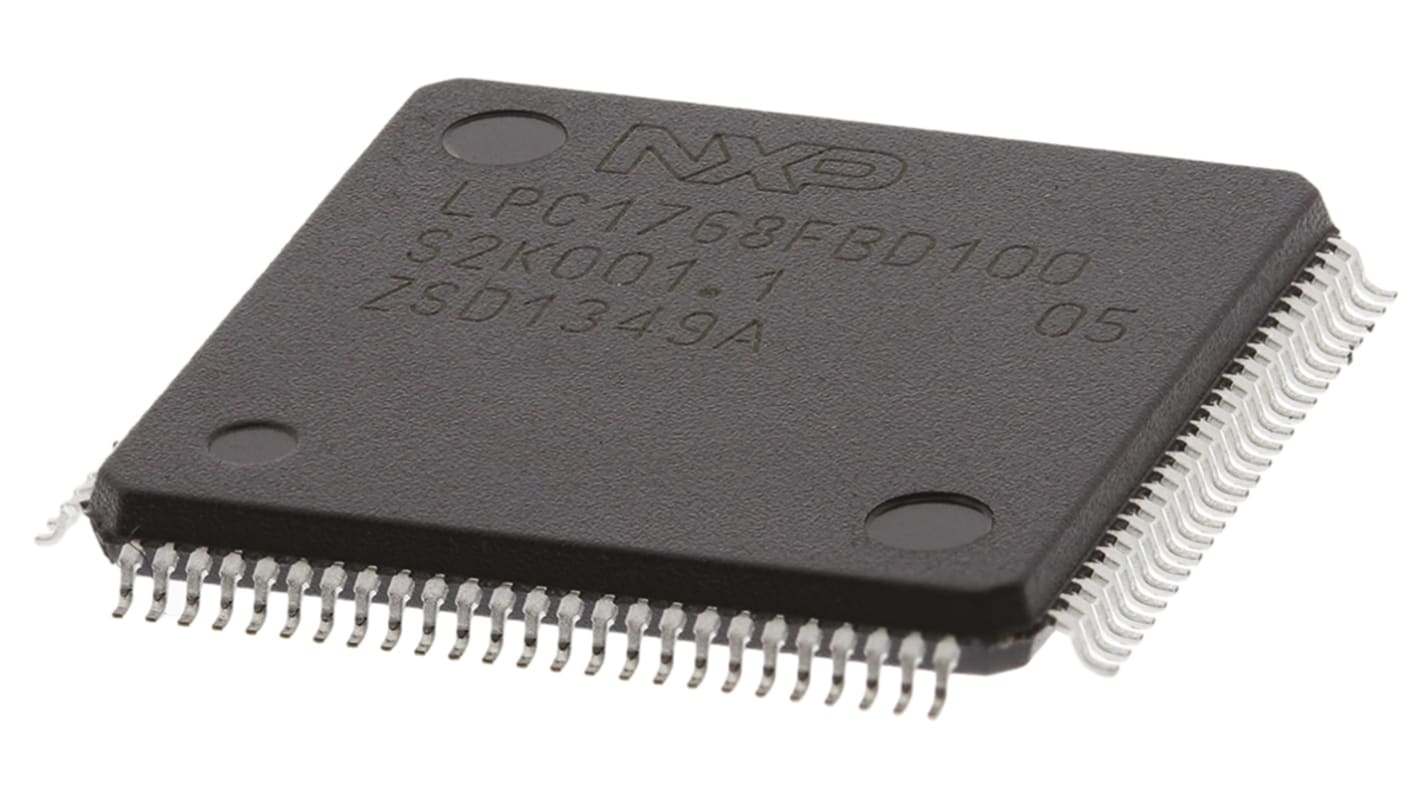

Microcontrollori ARM Cortex-M3, NXP
I microcontrollori NXP basati su ARM Cortex-M3 per applicazioni embedded sono caratterizzati da un elevato livello di integrazione e offrono miglioramenti di sistema tra cui un consumo energetico ridotto, avanzate funzioni di debug e un elevato livello di integrazione supporto-blocco.
Processore ARM Cortex-M3 con funzionamento fino a 150 MHz
Fino a 512 kB di memoria flash e fino a 64 kB di SRAM su chip
Basso consumo energetico a 200μA/MHz per dispositivi LPC13xx
Nuovi controller di interruzione del risveglio (WIC, Wake-up Interrupt Controller), controller di interruzioni vettorizzate (NVIC, Nested Vectored Interrupt Controller) e unità di protezione della memoria
Disponibile con periferiche avanzate Ethernet, USB Host/OTG/Device, CAN, I²S, Fast-mode Plus (Fm+) I²C, ADC a 12 bit, PWM per controllo motori, Quadrature Encoder Interface e molto altro ancora.
Fino a 512 kB di memoria flash e fino a 64 kB di SRAM su chip
Basso consumo energetico a 200μA/MHz per dispositivi LPC13xx
Nuovi controller di interruzione del risveglio (WIC, Wake-up Interrupt Controller), controller di interruzioni vettorizzate (NVIC, Nested Vectored Interrupt Controller) e unità di protezione della memoria
Disponibile con periferiche avanzate Ethernet, USB Host/OTG/Device, CAN, I²S, Fast-mode Plus (Fm+) I²C, ADC a 12 bit, PWM per controllo motori, Quadrature Encoder Interface e molto altro ancora.
Microcontrollori ARM Cortex, NXP
Specifiche
Attributo | Valore |
---|---|
Famiglia | LPC17 |
Tipo di package | LQFP |
Tipo di montaggio | Montaggio superficiale |
Numero pin | 100 |
Core del dispositivo | ARM Cortex M3 |
Larghezza del bus dati | 32bit |
Dimensione memoria programmi | 512 kB |
Frequenza massima | 100MHz |
Dimensioni RAM | 64 kB |
Canali USB | 1 x Device, 1 x Host, 1 x OTG |
Numero di unità PWM | 2 |
Numero di canali SPI | 3 |
Numero di canali CAN | 2 |
Tensione di alimentazione operativa tipica | 3,3 V |
Numero di canali I2C | 2 |
Number of USART Channels | 0 |
Numero di canali UART | 4 |
Pulse Width Modulation | 1 (controllo di motori), 6 (impieghi generali) |
Massima temperatura operativa | +85 °C |
Altezza | 1.45mm |
Numero di unità ADC | 1 |
Minima temperatura operativa | -40 °C |
Lunghezza | 14.1mm |
Larghezza | 14.1mm |
Instruction Set Architecture | RISC |
Number of LIN Channels | 0 |
Dimensioni | 14.1 x 14.1 x 1.45mm |
Numero di canali Ethernet | 1 |
Numero di canali PCI | 0 |
Tipo memoria programmi | Flash |
ADC | 8 x 12 bit |
