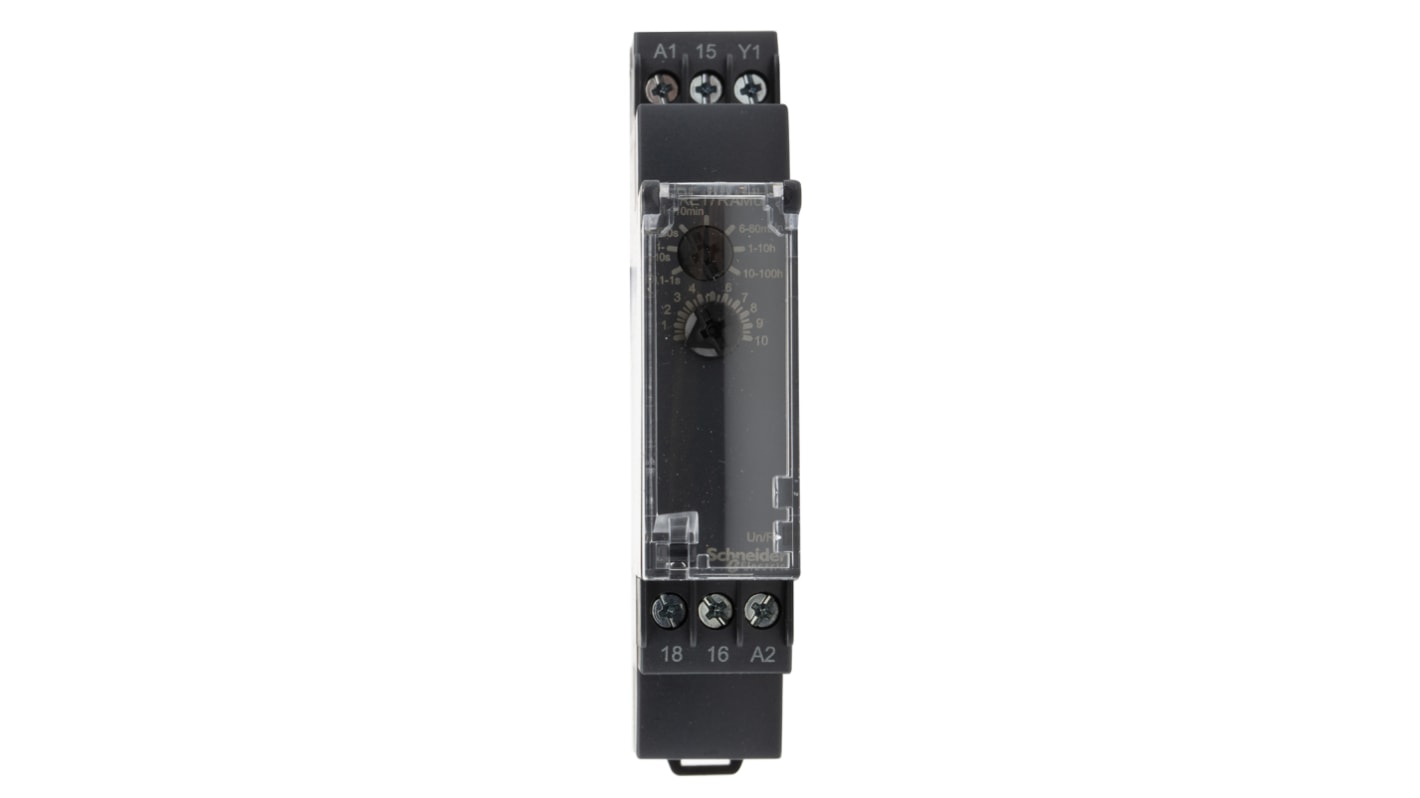

Timer Relay Schneider Electric, intervallo 0.1 s → 100h, 2 poli, SPDT, Guida DIN

Una serie di relè di temporizzazione progettati per temporizzare gli eventi chiudendo o aprendo i contatti prima, durante o dopo un periodo di tempo impostato. Ideali per sistemi di automazione industriale, possono essere montati su guide DIN o direttamente. Abilitando l'impostazione di semplici cicli di automazione utilizzando la logica cablata, questi timer possono essere utilizzati anche per completare le funzioni dei PLC. Rendendo possibile la presenza di diversi circuiti di uscita, le uscite relè di questa gamma forniscono anche un isolamento completo tra il circuito di alimentazione e l'uscita. Dotato di un pulsante diagnostico che facilita la messa in funzione e la risoluzione dei problemi, questi relè sono inoltre efficienti dal punto di vista energetico e affidabili con un'ampia scelta di uscite (terminali di collegamento a vite o a molla).

• indicatore di stato a LED
• Semplice, veloce e facile da configurare
• Flessibili, compatti e ad alte prestazioni
• uscita a relè o a stato solido
Modulo • montaggio su guida DIN, innesto miniaturizzato e montaggio a pannello
• funzione singola o Multipla
• gamma di tensione di alimentazione da 24 a 240 V.
• selettore sul pannello anteriore

• conforme agli standard e alle certificazioni internazionali IEC 61812-1, EN 61812-1 UL, CSA, GL, RCM, EAC, CCC, ROHS Cina
• IP50 (pannello frontale) conforme a IEC 60529
• IP40 (alloggiamento) conforme a IEC 60529
• IP20 (terminal block) conforme a IEC 60529
• resistenza agli urti - 15 gn (durata = 11 ms) conforme a IEC 60068-2-27
• resistenza alle vibrazioni - 20 m/s² (f = 10...150 Hz) conforme a IEC 60068-2-6

Applicazioni - i relè Temporizzati di ritardo vengono solitamente utilizzati in applicazioni industriali e svolgono un ruolo importante per molti processi industriali, come i requisiti di pannelli piccoli o pannelli secondari. Altre applicazioni includono:

• Circuiti di illuminazione
• Controllo di avviamento del motore
• Apparecchiature sensibili
• Controllo di sicurezza
• Ritardo di sequenza del nastro trasportatore
• Macchine, macchina singola e automazione
• Edifici, serrature e tapparelle
• segmento Di Acqua come pompaggio e irrigazione
• HVAC, ventole e sistemi dell'acqua

Funzione di ritardo alla diseccitazione disponibile in RS 791-2723

Coordinate i vostri processi industriali con questo relè temporizzatore di Schneider Electric. Grazie alla sua funzione di ritardo, è possibile impostare la commutazione automatica dopo un periodo preimpostato, in modo che i contatti si aprano e si chiudano quando necessario. Per supportare tutti i tipi di attività di controllo, il ritardo può essere fissato in qualsiasi punto tra 0,1 secondi e 100 ore. La programmazione dell'unità è facile grazie all'interruttore selettore montato sulla parte anteriore. Poiché il relè reagisce ai segnali in meno di 100 ms, è una scommessa sicura quando la commutazione reattiva è essenziale.

• Misure compatte di 17,5 (L) x 90 (A) x 72 mm (P) per adattarsi agli armadietti affollati
• Si monta su una guida DIN standard per un'installazione rapida e senza utensili
• I morsetti a vite tengono le dita lontane dai conduttori per una manipolazione sicura
• La precisione di ripetizione di ±0,5% significa un'azione precisa per il controllo dei circuiti chiusi

• Elaborazione chimica
• Dispositivi di sicurezza industriali
• Manipolazione dei materiali

Questa unità è dotata di un indicatore LED che lampeggia quando il timer di ritardo inizia a contare verso il basso, il che rende facile vedere se è attiva durante i controlli puntuali.
