- Codice RS:
- 732-0446
- Codice costruttore:
- VC 10/1/24
- Costruttore:
- Block
5 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
9 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
16,02 €
(IVA esclusa)
19,54 €
(IVA inclusa)
Unità | Per unità |
1 - 9 | 16,02 € |
10 - 24 | 15,46 € |
25 - 49 | 14,18 € |
50 + | 12,90 € |
- Codice RS:
- 732-0446
- Codice costruttore:
- VC 10/1/24
- Costruttore:
- Block
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto

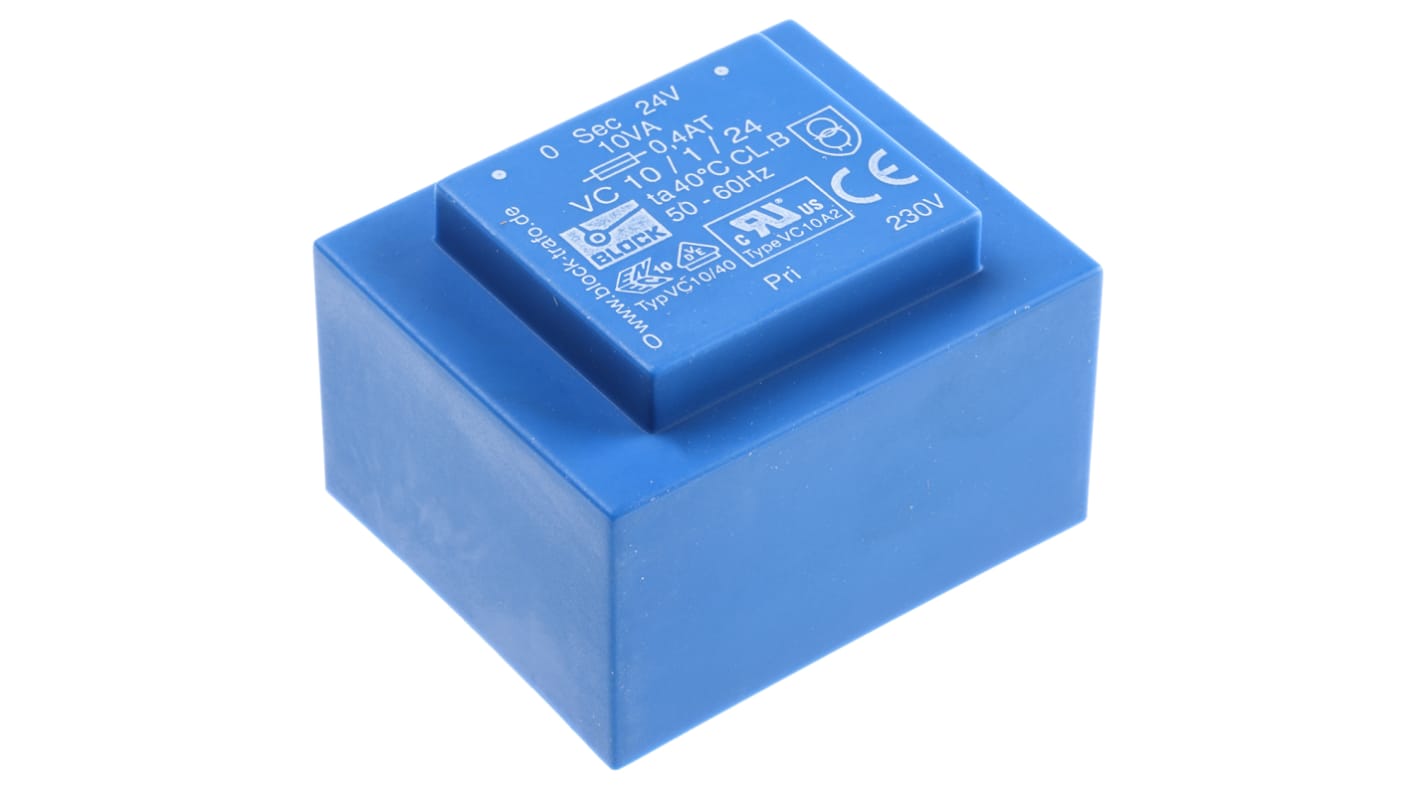

Serie VC/VCM per montaggio su circuito stampato, primario da 230 V c.a.
Avvolgimenti secondari gemelli per collegamento in serie o in parallelo
Resina stampata sotto vuoto conformemente a UL94-V0
Bassa capacità fra gli avvolgimenti
Bassa emissione di rumore
Sottoposti a prova elettrica e del punto di infiammabilità al 100%
Punti di fissaggio supplementari per aumentare la sicurezza e la stabilità della scheda (25 VA e 36 VA)
Resina stampata sotto vuoto conformemente a UL94-V0
Bassa capacità fra gli avvolgimenti
Bassa emissione di rumore
Sottoposti a prova elettrica e del punto di infiammabilità al 100%
Punti di fissaggio supplementari per aumentare la sicurezza e la stabilità della scheda (25 VA e 36 VA)
Nota
Per conformità con VDE 0550, UL506, tutti i trasformatori con 2 uscite da 24 V non dovrebbero avere le loro secondarie collegate in serie.
Standard
EN 61 558 IEC 61558
Autorizzatori
ENEC, riconoscimento UL
Autorizzatori
VDE; UL
Standard
EN 61 558; IEC 61558
Specifiche
Attributo | Valore |
---|---|
Tensione del secondario | 24V ca |
Potenza nominale | 10VA |
Tensione del primario | 230V ca |
Numero di uscite | 1 |
Lunghezza | 51mm |
Larghezza | 43mm |
Profondità | 34.6mm |
Dimensioni | 51 x 43 x 34.6mm |
Peso | 280g |
Tipo di montaggio | Attraverso foro |
Temperatura massima | +40°C |
Frequenza operativa minima | 50Hz |
Frequenza operativa massima | 60Hz |
