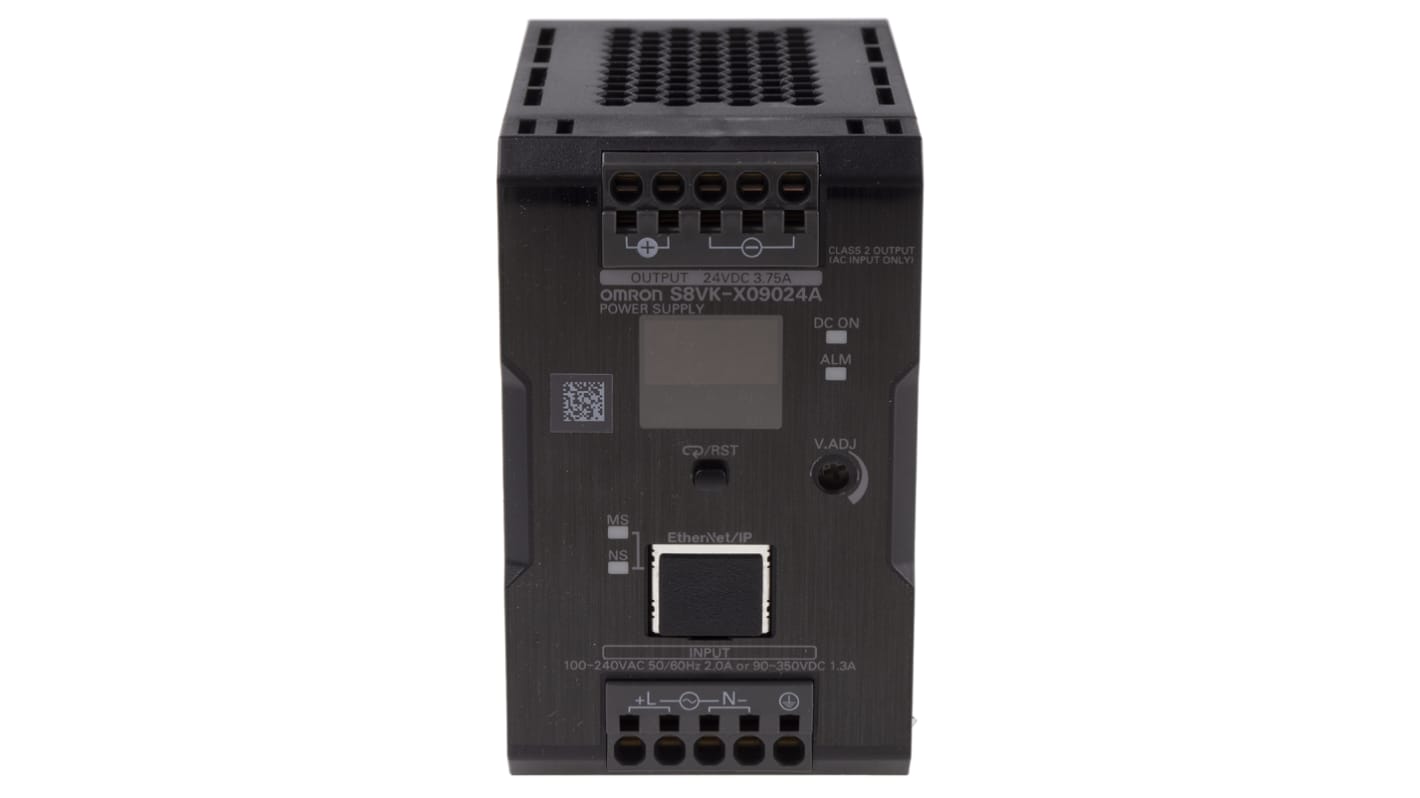

Modello switching S8VK-X09024A-EIP montato su guida DIN con alimentatore a ingombro ridotto.
L'alimentatore switching Omron S8VK-X è un piccolo alimentatore con capacità di comunicazione e un monitor di indicazione. Il design a ingombro ridotto consente di montare gli alimentatori fianco a fianco sostituendo gli alimentatori standard. Il modello S8VK-X09024A-EIP è compatibile EtherNet/IP, Modbus TCP, inoltre usando uno strumento di monitoraggio collegato a un personal computer tramite un cavo Ethernet, è possibile monitorare l'alimentazione. L'eccellente resistenza ambientale aumenta il funzionamento stabile dell'alimentatore che è resistente agli urti e alle vibrazioni inoltre include circuiti stampati rivestiti (circuito stampato), resistenti all'umidità e gas.
Caratteristiche e vantaggi.
• S8VK-X09024A-EIP (con monitor di indicazione)
• Alimentatore
• Design compatto salvaspazio
• Compatibile Ethernet/IP, Modbus TCP
• Capacità di comunicazione
• Monitoraggio centralizzato
• Montato su guida DIN (non inclusa)
• Schede di circuito stampato rivestite – resistenti all'umidità e gas
• Potenza nominale 90 W
• Tensione di ingresso nominale da 100 V c.a. a 240 V c.a.
• Tensione di uscita nominale 24 V c.c.
• Corrente di uscita nominale 3,75 A
• Funzione di sovralimentazione a 150%
• Protezione da sovraccarico
• Resistenza alle vibrazioni da 10 Hz a 55 Hz
• Resistenza agli urti a 150 m/s²
• Efficienza 87%
• Frequenza da 50 Hz a 60 Hz
• Emissioni di corrente armonica
• Indicatore di uscita a LED verde
• Indicatore di allarme a LED rosso
• Peso: 350 g
• Può essere montato fianco a fianco fino a 55 °C
• Nessuna ventola di raffreddamento
• Temperatura d'esercizio da -40 °C a 70°C
• Resistente all'altitudine fino 3000 m
• Durata prevista 10 anni
• Protezione IP20 (EN/IEC 60529)
Che cos'è un alimentatore con montaggio su guida DIN?
Una guida DIN è una guida di tipo standard che è utilizzata per il montaggio degli alimentatori in rack. Le guide DIN sono di supporto per le apparecchiature. Le guide DIN sono generalmente realizzate in alluminio, ma se sussiste la possibilità che l'alimentatore sia soggetto a urti o vibrazioni, si consiglia di usare una guida DIN in acciaio.
Che cos'è un alimentatore switching?
Gli alimentatori switching sono alimentatori per impieghi generali, includono un regolatore di commutazione per la conversione dell'alimentazione di rete c.a. in tensione ridotta c.c. Un alimentatore switching è efficiente nel limitare l'eventuale spreco di energia.
Protezione da sovraccarichi
Quando la corrente di carico raggiunge dal 101% al 110% per il modello S8VK-X09024A-EIP la tensione di uscita si abbassa automaticamente per proteggere l'alimentatore da correnti di corto circuito e sovracorrenti. Quando la corrente di uscita rientra nella gamma di protezione contro i sovraccarichi viene eliminata automaticamente.
Non usare un'uscita inverter per l'alimentatore.
Standard
Emissioni di corrente armonica EN 61000-3-2, EN 61204 -3 Classe B, EN 55011 Classe B, UL 508, ANSI/ISA 12.12.01 CSA C22.2 N. 107.1, CSA C22.2 N. 213 (cUL), UL 60950-1, UL 62368-1 OVC II, CSA C22.2 N. 60950-1, N. 62368-1 (cUR) OVC II,EN 50178 OVC III OVC II, EN 60950-1, EN 62368-1 OVC II, Pol2, EAC, RCM (EN61000-6-4), Korea Radio Waves Act (Legge sulle onde radio Corea) (Legge N. 10564), PELV, EN/IEC 61558-2-16. SEMI F47-0706.
