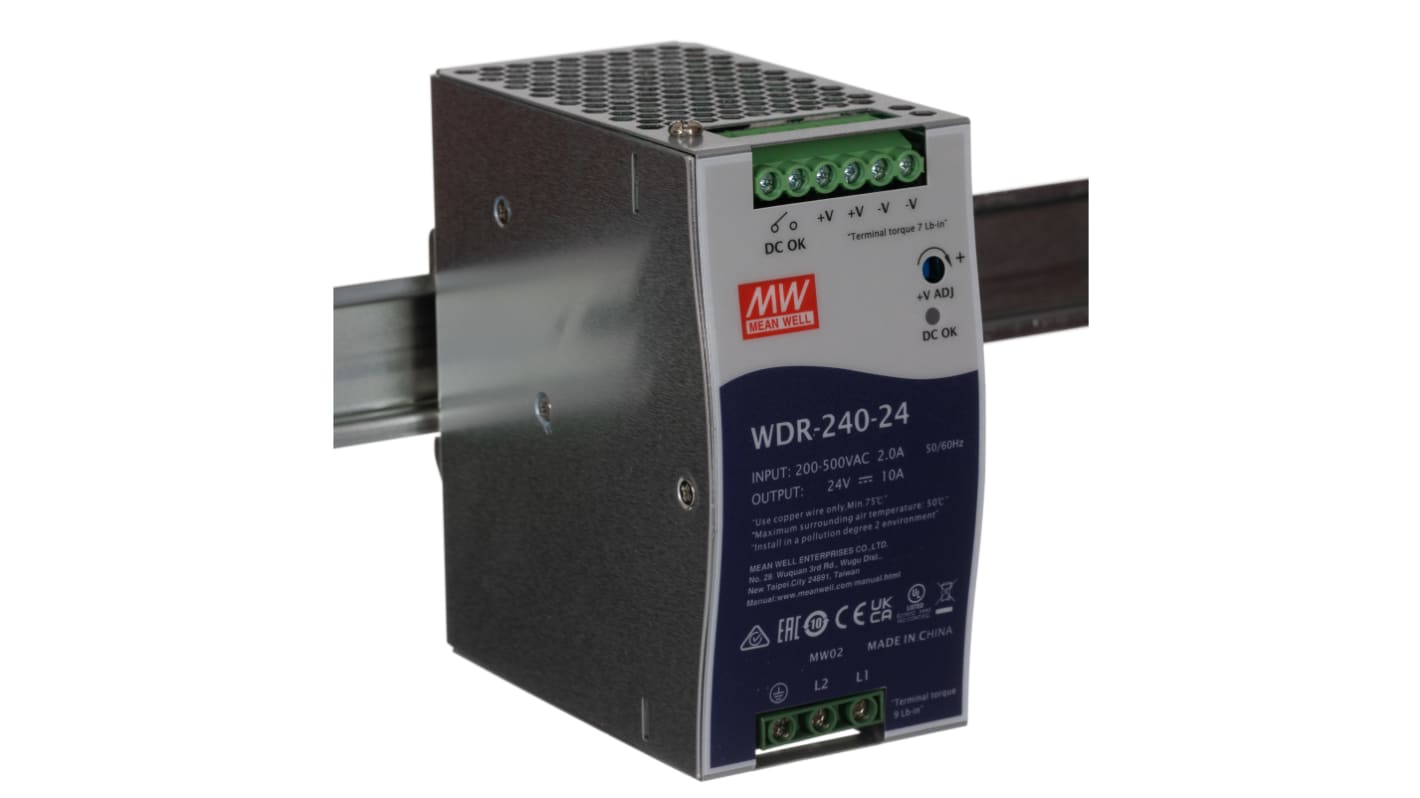

Alimentatore a montaggio su guida DIN MEAN WELL, 24V cc, 10A, 180 → 550V ca, 240W

Codice RS:: 765-4689
Codice Distrelec:: 169-36-739
Codice costruttore:: WDR-240-24
Costruttore:: MEAN WELL

Alimentatore a montaggio su guida DIN MEAN WELL, 24V cc, 10A, 180 → 550V ca, 240W

Sconto per quantità disponibile

Prezzo per Unità

155,91 €

(IVA esclusa)

190,21 €

(IVA inclusa)

9 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)*

36 Entro 2 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa).

* Le date di consegna possono variare in base alla quantità selezionata e all'indirizzo di consegna.

Consegna GRATUITA per ordini superiori a € 100,00

Unità	Per unità
1 - 4	155,91 €
5 - 9	148,56 €
10 +	141,99 €

Codice RS:: 765-4689
Codice Distrelec:: 169-36-739
Codice costruttore:: WDR-240-24
Costruttore:: MEAN WELL

Alimentatore per montaggio su guida DIN industriale a uscita singola serie WDR

Una serie di alimentatori per guida DIN Mean Well con un design sottile e un'ampia gamma d'ingresso. L'alimentatore è dotato di protezione contro cortocircuito, sovraccarico, sovratensione e sovratemperatura.

Caratteristiche e vantaggi

• Da 120 W a 480 W

• Design sottile e ampia gamma d'ingresso da 180 V c.a. a 550 V c.a. (monofase o bifase)

• Test burn-in a pieno carico 100%

• Montaggio su guida industriale TS-35/7.5 o 15

• Contatto del relè c.c. OK incorporato

• Protezioni: cortocircuito/sovraccarico/sovratensione/sovratemperatura

• Raffreddamento per convezione naturale

• Approvazione UL 508 (apparecchiature per il controllo industriale)

• Livello di immunità industriale EN61000-6-2 (EN50082-2)

• 3 anni di garanzia

Informazioni sull'applicazione del prodotto

La serie WDR è adatta per elettrodomestici, automazione di fabbrica, trasporti, servizi pubblici e controlli di building automation sempre più richiesti in locali commerciali e residenziali.

Perché utilizzare un alimentatore per guida DIN?

La flessibilità dei sistemi di montaggio per guida DIN consente l'installazione in tempi più brevi poiché tutti i dispositivi si innestano semplicemente nelle guide in metallo. Gli alimentatori possono essere organizzati facilmente su guide DIN all'interno di scatole a parete dove lo spazio è limitato. I dispositivi simili possono essere montati uno vicino all'altro riducendo la quantità di cablaggio richiesto. La maggior parte degli alimentatori sono raffreddati a convezione, pertanto non sono richieste ventole di raffreddamento.

Gli alimentatori c.a./c.c. su guida DIN sono ampiamente utilizzati in molte applicazioni industriali, di strumentazione e di automazione. Sono usati per alimentare un'ampia varietà di dispositivi ad azionamento c.c., tra cui sensori, motori, attuatori, solenoidi, relè e molto altro ancora.

Punti da considerare quando si acquista un alimentatore per guida DIN

Dimensioni per guida DIN - Ci sono tre tipi comuni di guide DIN. Profilo a cappello, sezione G e sezione C. La maggior parte hanno una profondità di 7,5 mm o 15 mm. Si consiglia di controllare se l'alimentatore è compatibile con la guida DIN utilizzata.

Tipi di protezione - È importante scegliere un alimentatore protetto da cortocircuito, sovraccarico, sovratemperatura o sovratensione. Alcuni alimentatori offrono anche una modalità hiccup che consente alla PSU di ripristinare il funzionamento dopo aver eliminato l'errore.

Tensione o corrente di uscita fissa o regolabile - In sistemi di prova è spesso conveniente avere la tensione c.c. regolabile; tuttavia, in altre applicazioni può essere importante un'alimentazione c.c. fissa.

Cablaggio e fili - Le linee di ingresso/uscita verso e dall'alimentatore devono essere più corte possibili con una grande area della sezione in modo da ridurre rumore e calore.

Efficienza- Scegli un alimentatore con efficienza superiore all'89% per ridurre al minimo la quantità di dissipazione di potenza, soprattutto se il sistema si basa sul raffreddamento a convezione.

Gamma di tensioni di ingresso - Se l'alimentatore per guida DIN che si acquista deve essere utilizzato in Europa e Nord America, nonché nel Regno Unito, è necessaria una gamma di ingresso c.a. universale da 80 V c.a. a 264 V c.a.

Standard - Se l'alimentatore deve essere utilizzato negli Stati Uniti per il controllo di motori elettrici, deve essere conforme allo standard UL508, lo standard di sicurezza per le apparecchiature per il controllo industriali.

Standard

Omologazione UL508, EAC TP TC 004, omologazione IEC60950-1 CB di SIQ, per la progettazione consultare GL

Alimentatore Mean Well WDR-240-24, 24 V, 10 A, 240 W

Circuito PFC attivo incorporato conforme a EN61000-3-2

Elevata efficienza pari al 91% e bassa dissipazione di potenza

Nota

Disponibile su EPLAN.

Attributo	Valore
Serie	WDR
Tipo	Commutatore
Fase elettrica	1, 2
Tensione di ingresso c.a. o c.c.	c.a.
Numero di uscite	1
Tensione in ingresso	180 → 550V ca
Tensione di uscita c.a. o c.c.	c.c.
Tensione di uscita	24V cc
Corrente di uscita	10A
Potenza nominale	240W
Dimensioni	125.2 x 63 x 113.5mm
Altezza	125mm
Larghezza	63mm
Profondità	114mm
Standard soddisfatti	Conformità RoHS, TUV EN 60950-1, UL 508
Temperatura massima	+70°C
Tipo di montaggio	Montaggio su guida DIN
MTBF	141.1kh
Regolazione del carico	±1%
Gamma di regolazione della tensione di uscita	24 → 28V
Caratteristiche speciali	Protezione contro la sovratensione e i cortocircuiti
Temperatura minima	-30°C
Rumore e ondulazione	150mV Pk-Pk
