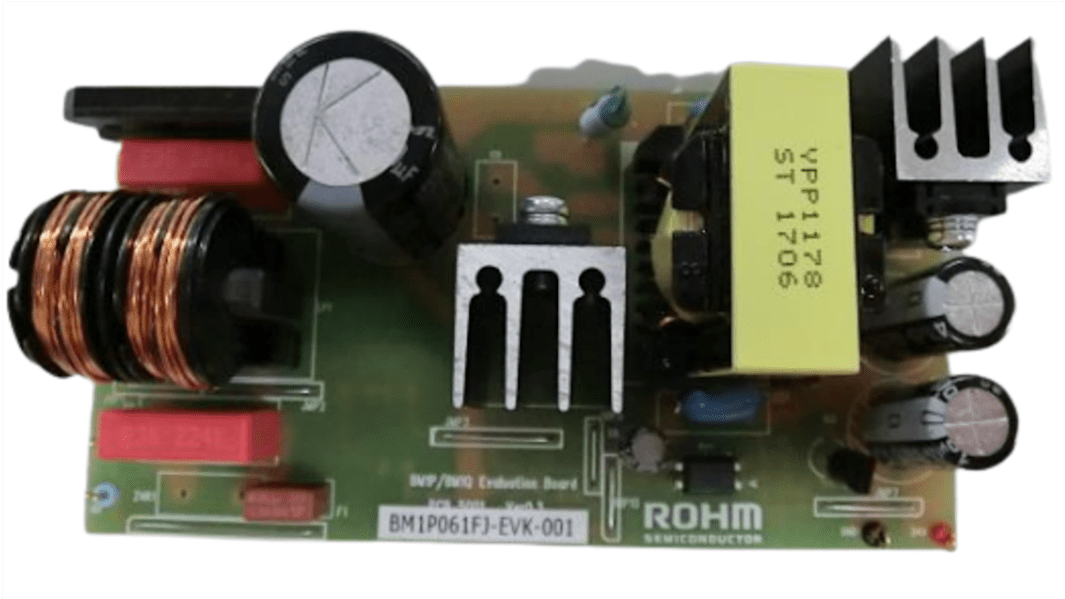

Scheda di valutazione Convertitore c.c.-c.c. BM1P061FJ

Il convertitore CC/CC tipo PWM ROHM fornisce un sistema ottimale per tutti i prodotti che includono una presa elettrica. BM1Pxxx supporta dispositivi isolati e non isolati, consentendo una progettazione più semplice di vari tipi di convertitori elettrici a bassa potenza. Il BM1Pxxx è dotato di un circuito di avviamento HV che tollera 650V e contribuisce al basso consumo energetico. Con MOSFET switching e resistenze di rilevamento della corrente come dispositivi esterni, si ottiene un maggiore grado di libertà di progettazione. Poiché viene utilizzato il controllo della modalità di corrente, la corrente è limitata in ogni ciclo e si evidenziano prestazioni eccellenti nella larghezza di banda e nella risposta transitoria. A carico leggero, la frequenza di commutazione è ridotta e si ottiene un'elevata efficienza.

Metodo di modalità di corrente PWM
Funzione di salto di frequenza
Circuito di avviamento da 650 V incorporato
Protezione della corrente con compensazione della tensione CA
