- Codice RS:
- 904-8234
- Codice costruttore:
- 33482-1201
- Costruttore:
- Molex
66 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
324 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per 1pz in confezione da 2
1,685 €
(IVA esclusa)
2,056 €
(IVA inclusa)
Unità | Per unità | Per Pack* |
---|---|---|
2 - 24 | 1,685 € | 3,37 € |
26 - 98 | 1,52 € | 3,04 € |
100 + | 1,385 € | 2,77 € |
*prezzo indicativo
- Codice RS:
- 904-8234
- Codice costruttore:
- 33482-1201
- Costruttore:
- Molex
- Paese di origine:
- CN
Connettori femmina sigillati per uso automobilistico da 3,50 mm e connettori a lamina MX150 Molex - Serie 33482 e 33472
Connettori femmina sigillati e connettori a lamina ad alte prestazioni MX150 che soddisfano i requisiti USCAR-2 classe 3. Ciò rende questi connettori adatti all'utilizzo in applicazioni sul motore, con forti vibrazioni, sotto il cofano e sotto il telaio con temperature di classe 3. Questi connettori per uso automobilistico MX150 sono dotati di un design del contenitore compatto e sono basati sul sistema di terminali di tipo a lamina ISO da 1,50 mm. Questo sistema di terminali è caratterizzato da una bassa forza di inserzione e offre una connessione ad alte prestazioni per applicazioni di media potenza. Le tenute del connettore sono progettate e testati in conformità agli standard IEC IP6K7, IP67K9K e SAE USCAR-2 Rev 4. Ciò significa che i connettori superano gli standard di impermeabilità come tipo di connettore a tenuta reale in condizioni di immersione in diversi liquidi. La finitura opaca delle tenute dei connettori fornisce impermeabilità e protezione contro le deformazioni per la guarnizione di tenuta del filo. I terminali del connettore da acquistare separatamente sono crimpati e inseriti nel connettore. Questi connettori per uso automobilistico MX150 sono forniti pre-assemblati e sono costituiti da un contenitore, un cappuccio passacavo, un rinforzo del blocco primario, una tenuta opaca e un anello di tenuta (solo femmina). Sono disponibili versioni di questi connettori anche con CPA (Connector Position Assurance), ovvero il bloccaggio non avviene finché il connettore non è completamente chiuso.
Caratteristiche e vantaggi
Soddisfano i requisiti USCAR-2 classe 3.
Impermeabili in base agli standard IEC IP6K7, IP67K9K e SAE USCAR-2 Rev 4
Prestazioni elettriche e meccaniche eccellenti
Design del contenitore compatto con passo da 3,50 mm
Sistema terminale a lama ISO da 1,50 mm ad alte prestazioni
Facile inserimento del terminale poke-in
Tenuta opaca per l'impermeabilità e la protezione contro le deformazioni
Polarizzazione per evitare l'accoppiamento errato
Fornite pre-assemblate per risparmiare tempo
Disponibili con CPA (Contact Position Assurance)
Impermeabili in base agli standard IEC IP6K7, IP67K9K e SAE USCAR-2 Rev 4
Prestazioni elettriche e meccaniche eccellenti
Design del contenitore compatto con passo da 3,50 mm
Sistema terminale a lama ISO da 1,50 mm ad alte prestazioni
Facile inserimento del terminale poke-in
Tenuta opaca per l'impermeabilità e la protezione contro le deformazioni
Polarizzazione per evitare l'accoppiamento errato
Fornite pre-assemblate per risparmiare tempo
Disponibili con CPA (Contact Position Assurance)
Informazioni sull'applicazione del prodotto
Questi connettori per uso automobilistico MX150 sono ideali per fili di tipo SAE e ISO e supportano sia le applicazioni di segnale che di potenza per applicazioni automobilistiche e non automobilistiche. Le applicazioni includono veicoli commerciali, veicoli ricreativi, veicoli e apparecchiature industriali, attrezzature edili e attrezzature nautiche
Nota
Conforme agli standard IPx9K quando viene utilizzata la seguente configurazione: con CPA, con calotta, con tubo protettivo a spirale
Standard
USCAR-20 (FCLT) / USCAR-2 Rev 4 / USCAR-21
IEC IP6K7, IP6K9K e SAE USCAR-2 Rev 4
IEC IP6K7, IP6K9K e SAE USCAR-2 Rev 4

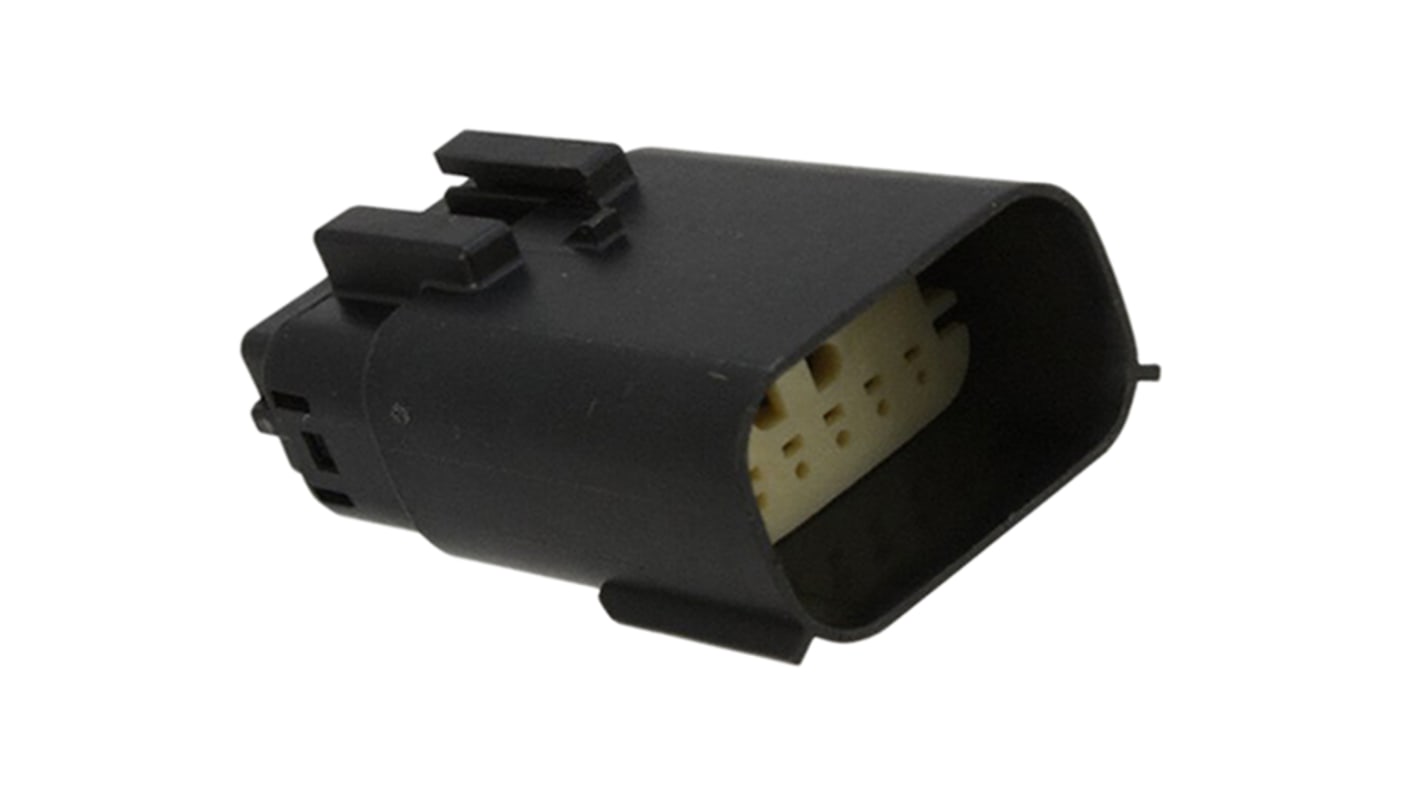

Connettore per uso automobilistico Molex, 2 file, contatti stagnati - Serie MX150 - 33482-1201
Assicurarsi che i componenti di rilevamento del veicolo rimangano in allarme elevato con questo connettore per uso automobilistico Molex. L'unità è progettata per resistere a temperature estreme comprese tra -40 °C e +125 °C, quindi è proprio ciò di cui hai bisogno per realizzare collegamenti cablati durevoli nel motore del tuo veicolo. Per garantire un allineamento puntuale, un tappo passacavo consente di posizionarlo correttamente con un altro terminale. Il contenitore con passo da 3,5 mm dell'unità è compatto, pertanto occupa uno spazio minimo sotto il cofano.
Caratteristiche e vantaggi
A basso contenuto di alogeni, emette fumi tossici minimi in caso di incendio.
Forza di accoppiamento inferiore a 75 N per eliminare l'affaticamento dell'operatore
I contatti in lega di rame resistenti alla corrosione lo rendono compatibile con le impostazioni umide
Forza di accoppiamento inferiore a 75 N per eliminare l'affaticamento dell'operatore
I contatti in lega di rame resistenti alla corrosione lo rendono compatibile con le impostazioni umide
Applicazioni
Macchine industriali
Carrelli elevatori
Veicoli ricreativi
Carrelli elevatori
Veicoli ricreativi
Questo connettore per uso automobilistico è suscettibile di funzionare allentato?
Grazie a una funzione di ritenzione del connettore, l'unità rimane salda in condizioni di funzionamento difficili.
Sistemi di collegamento sigillati Molex MX150™
Attributo | Valore |
---|---|
Numero di contatti | 12 |
Tipo | Corpo del connettore per uso automobilistico |
Tipologia | Maschio |
Numero di file | 2 |
Corrente nominale | 22A |
Tipo di montaggio | Montaggio su cavo |
Serie | MX150 |
Colore | Nero |
Terminazione | Crimpare |
Altezza | 22.23mm |
Larghezza | 29.54mm |
Materiale custodia | Lega di polistirolo modificata |
Profondità | 54.45mm |
Numero di serie | 33482 |
Minima temperatura operativa | -40°C |
Massima temperatura operativa | +125°C |
Placcatura contatto | Stagno |
Materiale contatto | Lega di rame |
