- Codice RS:
- 218-933
- Codice costruttore:
- 44420037 + 73002720
- Costruttore:
- Lapp
5 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
4 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
37,82 €
(IVA esclusa)
46,14 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 37,82 € |
5 - 9 | 34,03 € |
10 - 24 | 32,15 € |
25 + | 30,25 € |
- Codice RS:
- 218-933
- Codice costruttore:
- 44420037 + 73002720
- Costruttore:
- Lapp
Normative
- Paese di origine:
- DE
Dettagli prodotto
Connettori per cavo CIRCON M23 Lapp
Prodotti da Lapp, i connettori circolari serie CIRCON M23 sono una soluzione resistente e compatta per applicazioni con connettori industriali. Con un alloggiamento filettato M23 standard per un accoppiamento facile e sicuro, i connettori formano anche una tenuta ermetica quando accoppiati per impedire infiltrazioni ambientali. Accoppiati con il guscio in zinco nichelato, che offre un'eccellente protezione meccanica, i connettori della serie CIRCON M23 sono resistenti e affidabili.
I kit di connettori facili da assemblare sono inoltre dotati di un'area intagliata per l'uso con anelli di codifica colore, che sono un modo ideale per identificare i connettori per una rapida e facile gestione dei cavi.
Questi connettori montati su cavo includono anche un anello di schermatura EMC che fornisce protezione a 360 gradi, nonché un pressacavo che impedisce l'usura del cavo assemblato.
Caratteristiche e vantaggi
Progettato in conformità alla specifica DIN EN61984
Grado di protezione IP68
Resistente a vibrazioni, corrosione ed interferenze elettromagnetiche
Resistenza dei contatti <4mΩ
Assemblaggio facile e veloce
Sistema di marcatura facile da identificare
Temperatura d'esercizio da -25 °C a +125 °C
Ambiente
Questi robusti connettori hanno tenuta IP68, il che significa che sono altamente resistenti all'ingresso di polvere e resistenti all'acqua anche se temporaneamente sommersi. Sono quindi adatti per l'uso in ambienti interni difficili, e anche per alcune applicazioni all'aperto.
Il connettore è progettato inoltre per essere resistente ai danni da vibrazioni, caratteristica che lo rende adatto per l'uso con macchinari industriali pesanti.
Applicazioni
Questi connettori circolari CIRCON M23 sono progettati per l'uso con cavi multipolari in una vasta gamma di applicazioni di segnale per il controllo industriale, e per il feedback di encoder servoassistito.
Robotica
Controllo e automazione
Stampa
Connettori di accoppiamento
I connettori per montaggio su cavo Circon M23 sono compatibili con connettori a pannello e in linea.
219-217 è un connettore femmina accoppiatore in linea a 7 vie
218-977 è un connettore femmina accoppiatore in linea a 8+1 vie
219-150 è un connettore femmina accoppiatore in linea a 12 vie
219-172 è un connettore femmina accoppiatore in linea a 17 vie
219-453 è un connettore maschio accoppiatore in linea a 7 vie
218-983 è un connettore maschio accoppiatore in linea a 8+1 vie
219-144 è un connettore maschio accoppiatore in linea a 12 vie
219-166 è un connettore maschio accoppiatore in linea a 17 vie
219-194 è un connettore femmina da pannello a 7 vie
219-201 è un connettore femmina da pannello a 8+1 vie
219-504 è un connettore femmina da pannello a 12 vie
219-009 è un connettore femmina da pannello a 17 vie
219-510 è un connettore maschio da pannello a 12 vie
219-526 è un connettore maschio da pannello a 17 vie
I kit di connettori facili da assemblare sono inoltre dotati di un'area intagliata per l'uso con anelli di codifica colore, che sono un modo ideale per identificare i connettori per una rapida e facile gestione dei cavi.
Questi connettori montati su cavo includono anche un anello di schermatura EMC che fornisce protezione a 360 gradi, nonché un pressacavo che impedisce l'usura del cavo assemblato.
Caratteristiche e vantaggi
Progettato in conformità alla specifica DIN EN61984
Grado di protezione IP68
Resistente a vibrazioni, corrosione ed interferenze elettromagnetiche
Resistenza dei contatti <4mΩ
Assemblaggio facile e veloce
Sistema di marcatura facile da identificare
Temperatura d'esercizio da -25 °C a +125 °C
Ambiente
Questi robusti connettori hanno tenuta IP68, il che significa che sono altamente resistenti all'ingresso di polvere e resistenti all'acqua anche se temporaneamente sommersi. Sono quindi adatti per l'uso in ambienti interni difficili, e anche per alcune applicazioni all'aperto.
Il connettore è progettato inoltre per essere resistente ai danni da vibrazioni, caratteristica che lo rende adatto per l'uso con macchinari industriali pesanti.
Applicazioni
Questi connettori circolari CIRCON M23 sono progettati per l'uso con cavi multipolari in una vasta gamma di applicazioni di segnale per il controllo industriale, e per il feedback di encoder servoassistito.
Robotica
Controllo e automazione
Stampa
Connettori di accoppiamento
I connettori per montaggio su cavo Circon M23 sono compatibili con connettori a pannello e in linea.
219-217 è un connettore femmina accoppiatore in linea a 7 vie
218-977 è un connettore femmina accoppiatore in linea a 8+1 vie
219-150 è un connettore femmina accoppiatore in linea a 12 vie
219-172 è un connettore femmina accoppiatore in linea a 17 vie
219-453 è un connettore maschio accoppiatore in linea a 7 vie
218-983 è un connettore maschio accoppiatore in linea a 8+1 vie
219-144 è un connettore maschio accoppiatore in linea a 12 vie
219-166 è un connettore maschio accoppiatore in linea a 17 vie
219-194 è un connettore femmina da pannello a 7 vie
219-201 è un connettore femmina da pannello a 8+1 vie
219-504 è un connettore femmina da pannello a 12 vie
219-009 è un connettore femmina da pannello a 17 vie
219-510 è un connettore maschio da pannello a 12 vie
219-526 è un connettore maschio da pannello a 17 vie

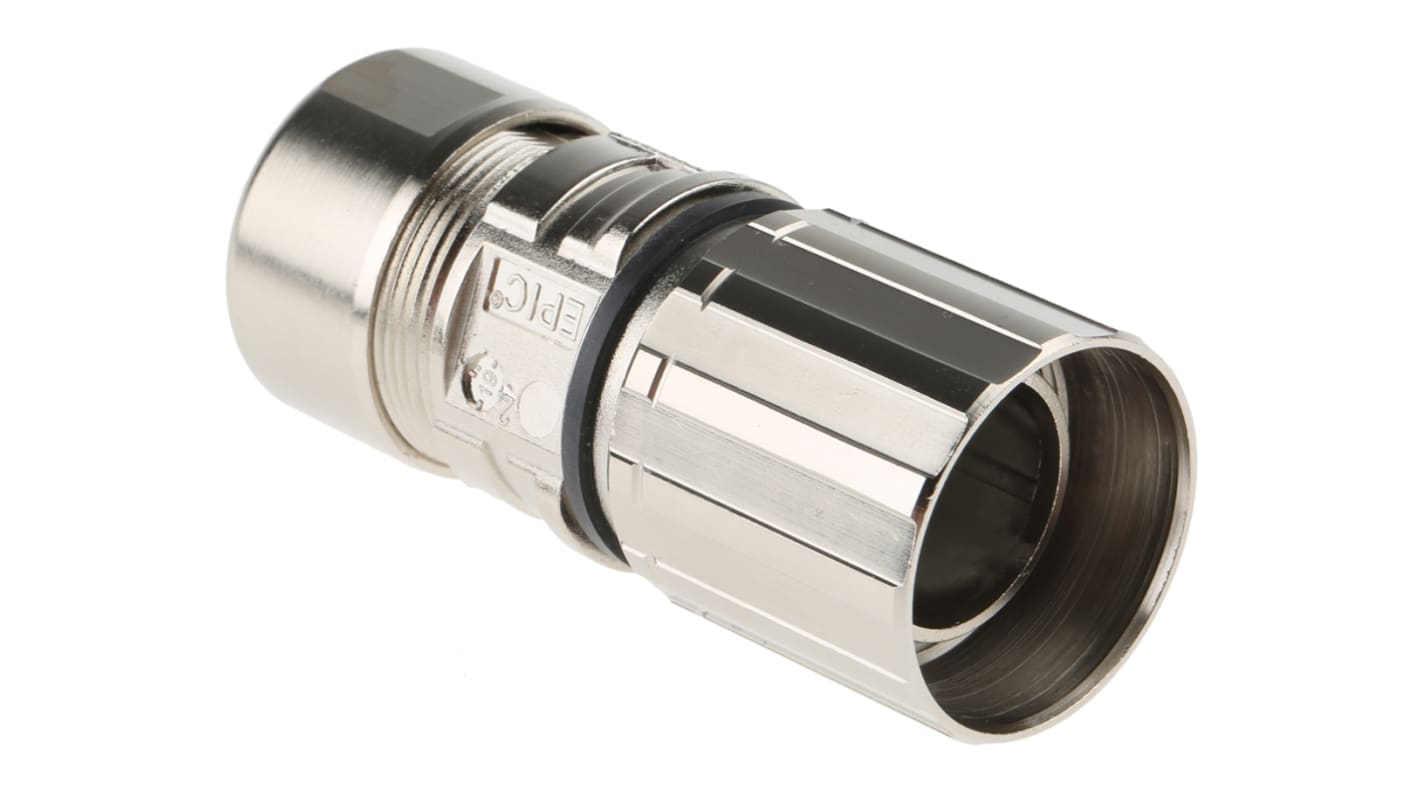

Connettore circolare LAPP, sistema di accoppiamento a chiave, grado di protezione IP68 - Serie Circon M23 - 44420037 + 73002720
Hai bisogno di un modo affidabile per unire i cavi in applicazioni industriali impegnative? Scegliete questo connettore circolare di LAPP. I suoi 12 pin in lega di rame placcati oro offrono una conduttività ottimale. Il corpo dell'inserto utilizza PA isolante e PBT per proteggere da eventuali elementi sotto tensione, mentre un anello di schermatura integrato riduce al minimo i problemi di segnale EMI. Una guarnizione FPM respinge in modo sicuro l'umidità e la polvere per dare all'unità un grado di protezione IP68. È possibile fidarsi di questo prodotto durevole per resistere alla corrosione e all'usura grazie al suo robusto contenitore esterno in zinco nichelato.
La funzione di accoppiamento codificata a colori evita il disallineamento per un facile assemblaggio
Resistente alle vibrazioni, per l'installazione in prossimità di macchinari in movimento
Tensione nominale di impulso di 0,8 kV per garantire la protezione da sovratensioni elettriche
Resistente alle vibrazioni, per l'installazione in prossimità di macchinari in movimento
Tensione nominale di impulso di 0,8 kV per garantire la protezione da sovratensioni elettriche
Applicazioni
Presse di stampa
Misurazioni e strumentazione
Sistemi robotici
Misurazioni e strumentazione
Sistemi robotici
Quali temperature tollera questo prodotto?
Questo connettore circolare tollera una temperatura d'esercizio compresa tra -25 °C e +125 °C, pertanto è possibile contare su di esso in ambienti industriali difficili.
Serie EPIC® Circon M23
Il connettore EPIC® Circon M23 è un connettore di alta qualità circolare ideale per applicazioni di feedback dell'encoder del servocomando e trasmissione segnali nelle industrie delle materie plastiche, tipografia, strumenti analitici, robotica, e macchine utensili, e qualsiasi altra applicazione industriale o commerciale laddove sia richiesto un connettore robusto e compatto. Questi connettori garantiscono un'eccellente schermatura EMC, una maggiore protezione contro l'ingresso di acqua e un accoppiamento visibile e tangibile.
Conforme ai requisiti della norma DIN EN 61984
Assemblaggio facile e veloce
Massima protezione contro vibrazioni, corrosione ed interferenze elettromagnetiche
Grado di protezione IP68
Contatti con incavo di saldatura
Resistenza dei contatti <4m Ω
100 cicli di accoppiamento
Etichettatura rapida e semplice del connettore tramite sistema di marcatura integrato
Omologazione UL, CSA e VDE
Assemblaggio facile e veloce
Massima protezione contro vibrazioni, corrosione ed interferenze elettromagnetiche
Grado di protezione IP68
Contatti con incavo di saldatura
Resistenza dei contatti <4m Ω
100 cicli di accoppiamento
Etichettatura rapida e semplice del connettore tramite sistema di marcatura integrato
Omologazione UL, CSA e VDE
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 12 |
Tipo di montaggio | Montaggio su cavo |
Dimensione connettore | M23 |
Spina/Presa | Connettore maschio |
Tipologia contatto | Maschio |
Terminazione | Saldare |
Protezione IP | IP68 |
Corrente nominale | 7.0A |
Serie | EPIC CIRCON |
Orientamento | Ad angolo retto |
Tensione nominale | 100 V |
Dimensione guscio | M23 |
Tipo di accoppiamento | Polarizzato |
Materiale custodia | Zinco |
Placcatura contatto | Oro |
Minima temperatura operativa | -25°C |
Massima temperatura operativa | +125°C |
Materiale contatto | Rame |
