- Codice RS:
- 515-7533
- Codice costruttore:
- 10226-6212PL
- Costruttore:
- 3M
9 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
9 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
7,31 €
(IVA esclusa)
8,92 €
(IVA inclusa)
Unità | Per unità |
1 - 9 | 7,31 € |
10 - 24 | 6,59 € |
25 - 49 | 6,00 € |
50 - 99 | 5,63 € |
100 + | 5,17 € |
- Codice RS:
- 515-7533
- Codice costruttore:
- 10226-6212PL
- Costruttore:
- 3M
Documentazione Tecnica
Normative
- Paese di origine:
- PH
Dettagli prodotto
Connettori femmina i/o SCSI diritti per montaggio a pannello
Caratteristiche e vantaggi
• accoppiamenti con connettori maschio a saldare per montaggio su cavo, serie codice 515-7460
• eccellente protezione EMI/ESD
• eccellente protezione EMI/ESD
Disponibili in questa gamma:
• 515-7527 è un connettore femmina SCSI per montaggio a pannello a 20 pin
• 515-7533 è un connettore femmina SCSI per montaggio a pannello a 26 pin
• 515-7555 è un connettore femmina SCSI per montaggio a pannello a 36 pin
• 515-7561 è un connettore femmina SCSI per montaggio a pannello a 50 pin
• 749-4843 è un connettore femmina SCSI per montaggio a pannello a 14 pin
• 515-7533 è un connettore femmina SCSI per montaggio a pannello a 26 pin
• 515-7555 è un connettore femmina SCSI per montaggio a pannello a 36 pin
• 515-7561 è un connettore femmina SCSI per montaggio a pannello a 50 pin
• 749-4843 è un connettore femmina SCSI per montaggio a pannello a 14 pin
In che ambito viene utilizzato un connettore SCSI?
I connettori SCSI, talvolta denominati Skuzee, vengono utilizzati per collegare le parti del computer che utilizzano il sistema SCSI. Questi connettori sono utilizzati in un'ampia gamma di dispositivi di elaborazione, spesso in interfacce per disco rigido. Sono quindi progettati per fornire un collegamento robusto e affidabile.
Perché scegliere 3M?
3M è un nome di fiducia nelle soluzioni di collegamento e cablaggio, che fornisce cavi, connettori e accessori di alta qualità. Dal computing industriale alle applicazioni domestiche, 3M offre la gamma di prodotti affidabile e versatile di cui avete bisogno.

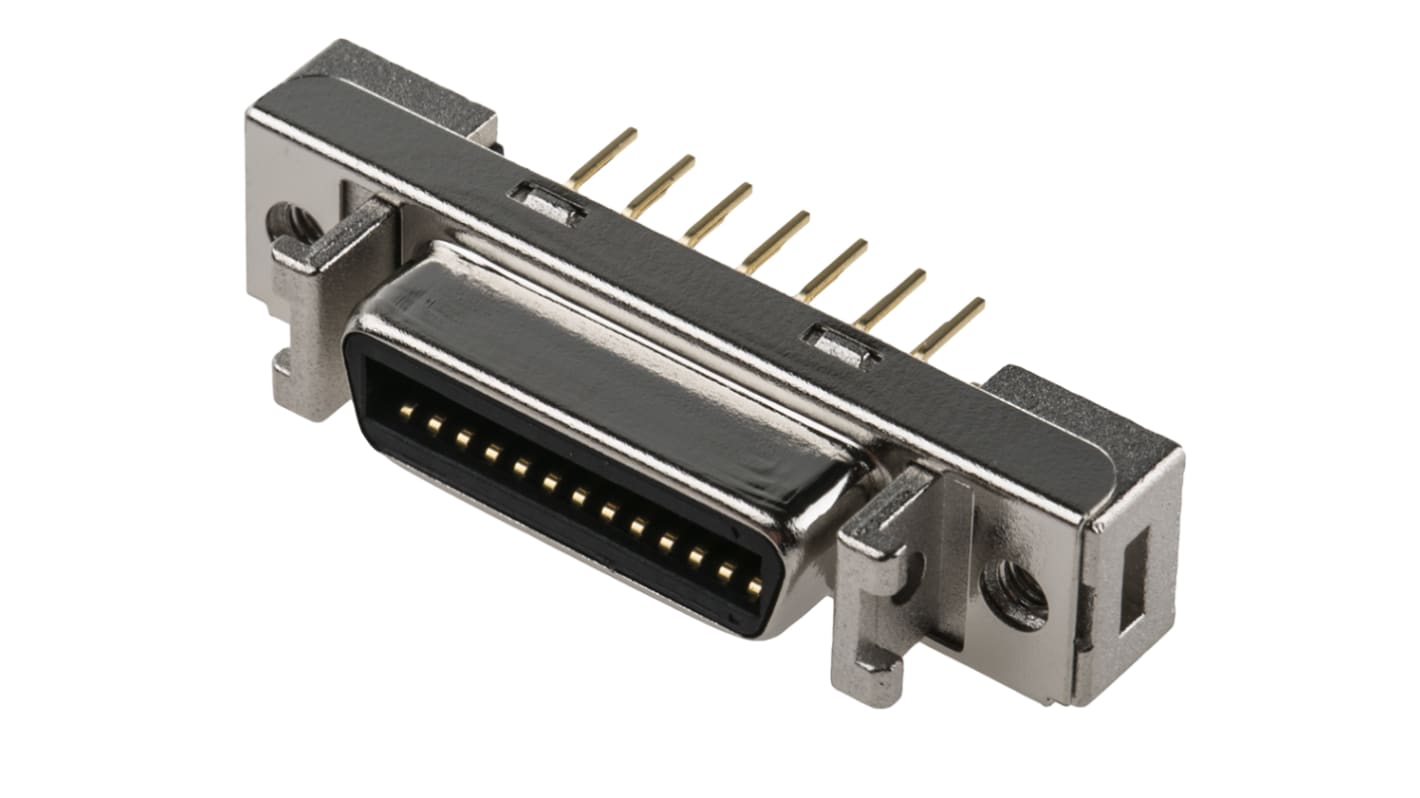

Connettore SCSI 3M, materiale del contenitore in lega di zinco, corrente nominale 1 A - 10226-6212PL
Questo connettore femmina SCSI di 3M dimostra che le cose migliori vengono fornite in contenitori di piccole dimensioni. Le dimensioni compatte di soli 9,1 (P) x 37,2 (L) x 11 mm (L) ospitano 26 contatti singoli, consentendo di effettuare collegamenti per impieghi pesanti tra il computer e le periferiche. Grazie al robusto sistema "spazzola su spazzola" di 3M, questo è un kit affidabile e durevole che non avrà problemi di inserimento e scollegamento tutte le volte che è necessario.
• Il bloccaggio a vite lo mantiene in posizione sul circuito stampato
• Il design a chiusura mantiene stabile il collegamento
• Ampia gamma di temperature d'esercizio compresa tra -20 °C e +85 °C per l'uso in condizioni difficili
• Il design a chiusura mantiene stabile il collegamento
• Ampia gamma di temperature d'esercizio compresa tra -20 °C e +85 °C per l'uso in condizioni difficili
Applicazioni
• Apparecchiature ospedaliere
• Telecomunicazioni
• Tecnologia I/O ad alta velocità
• Telecomunicazioni
• Tecnologia I/O ad alta velocità
Come si installa questo dispositivo?
Per un montaggio sicuro e affidabile, questo connettore utilizza il processo a foro passante. Questa semplice tecnica utilizza la saldatura per fissare i componenti in posizione per creare legami robusti che resisteranno alle vibrazioni e agli urti.
Standard
IDC; MIL-G-45204
Mini Delta Ribbon (MDR)
Connettori maschio per montaggio su cavo e connettori femmina per montaggio su circuito stampato con contatti a nastro pre-caricati per una lunga durata
Calotte di blocco sbloccabili con le dita per applicazioni di montaggio su cavi
Calotte di blocco sbloccabili con le dita per applicazioni di montaggio su cavi
Sistema Mini Delta Ribbon (MDR) progettato per applicazioni di I/O ad alta densità con passo di 1,27 mm.
Specifiche
Attributo | Valore |
---|---|
Tipologia | Femmina |
Numero di contatti | 26 |
Orientamento | Ad angolo diritto |
Tipo di montaggio | Montaggio con foro passante |
Materiale contatto | Lega di rame |
Placcatura contatto | Oro su nichel |
Materiale custodia | Lega di zinco |
Passo | 2.54mm |
Corrente nominale | 1A |
Tensione nominale | 500 V |
Terminazione | Saldare |
Serie | 102 Series |
Lunghezza | 37.2mm |
Larghezza | 11mm |
Profondità | 9.1mm |
Massima temperatura operativa | +85°C |
Minima temperatura operativa | -20°C |
