- Codice RS:
- 172-9140
- Codice costruttore:
- 39-00-0041
- Costruttore:
- Molex
8700 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Cadauno (in un sacchetto da 100)
0,075 €
(IVA esclusa)
0,091 €
(IVA inclusa)
Unità | Per unità | Per Borsa* |
100 - 900 | 0,075 € | 7,50 € |
1000 - 2900 | 0,073 € | 7,30 € |
3000 + | 0,071 € | 7,10 € |
*prezzo indicativo |
- Codice RS:
- 172-9140
- Codice costruttore:
- 39-00-0041
- Costruttore:
- Molex
Documentazione Tecnica
Normative
Dettagli prodotto
Contatti a crimpare Mini-Fit
I contatti a crimpare maschio e femmina Molex Mini-Fit sono destinati all'uso nei corpi connettori maschio e femmina Mini-Fit Junior. Questi terminali per connettore maschio e femmina a crimpare sono dotati di punti di contatto multipli per un collegamento elettrico affidabile e una maggiore capacità di trasferimento di corrente. Le linguette di bloccaggio dei contatti a crimpare li fissano in modo sicuro saldamente nel corpo del connettore. Questi contatti a crimpare Mini-Fit sono disponibili con un'ampia gamma di placcature e dimensioni dei fili per una maggiore flessibilità di progettazione.
Caratteristiche e vantaggi
Caratteristiche e vantaggi
• Punti di contatto multipli per un collegamento elettrico affidabile
• Linguette di bloccaggio per un collegamento sicuro in sede
• Gamma di placcature e fili
Applicazioni
- Settore automobilistico
• Applicazioni industriali
• Automazione industriale
• Settore medico
• Comunicazioni e rete
• Elettronica di consumo
Maggiori informazioni:
L'utensile di estrazione per questa gamma di contatti per connettore a crimpare è 2155900

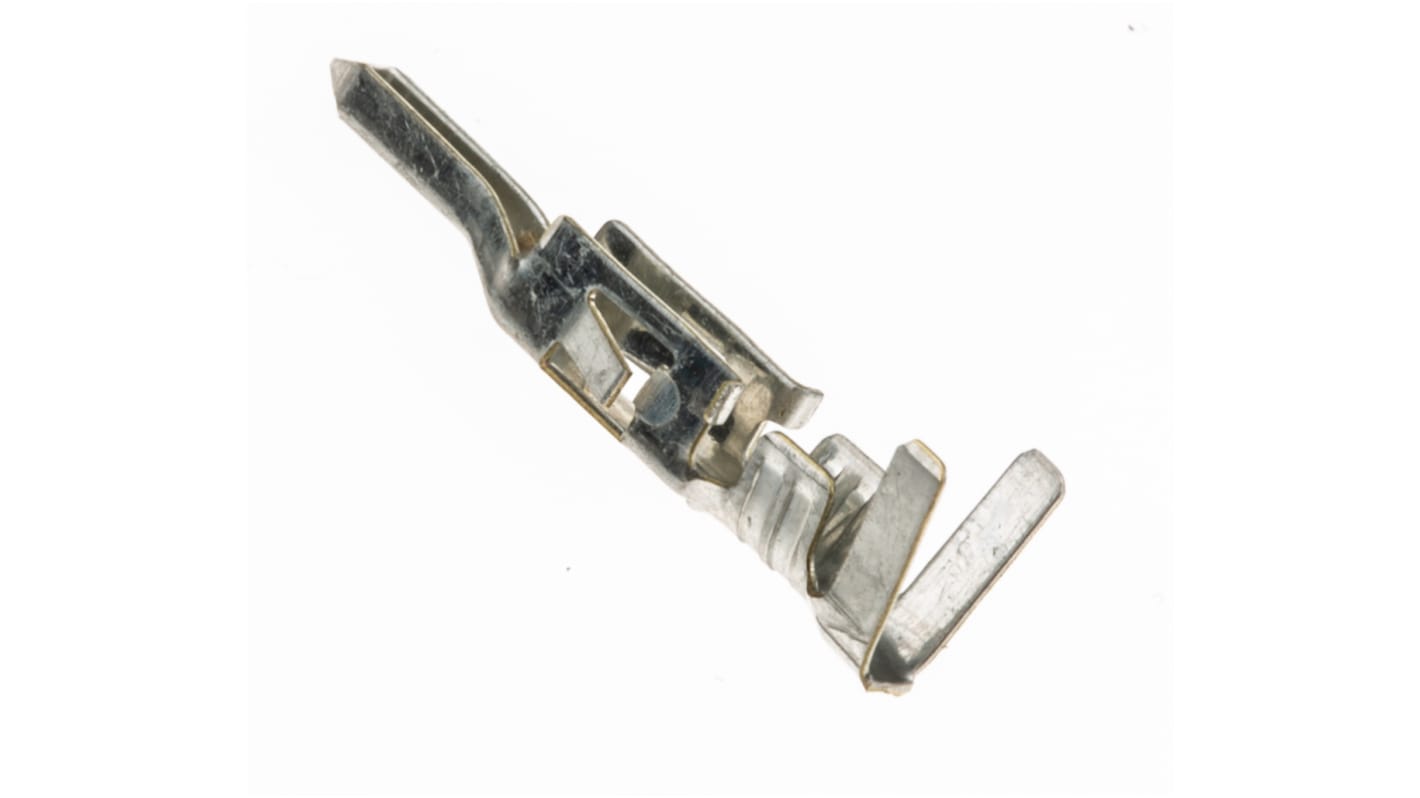

Terminale a crimpare maschio Molex, da 24 a 18 AWG, corrente nominale 9 A - Serie Mini-Fit - 39-00-0040
Scegliete questo terminale a crimpare di Molex per terminare in modo sicuro i cavi di alimentazione. Il contatto in ottone ha un'elevata conduttività elettrica in modo da poter essere certi di prestazioni affidabili. Per un assemblaggio versatile, è compatibile con un'ampia gamma di dimensioni del filo tra 24 e 18 AWG. Poiché le pinze di bloccaggio sui lati assicurano un fissaggio sicuro nel contenitore del connettore, è possibile essere certi che questo terminale non sarà spostato da urti o vibrazioni.
Ampio intervallo di temperatura operativa tra -40°C e +105°C per l'utilizzo in applicazioni difficili
Durata nominale di 30 cicli di accoppiamento per proteggerlo da danni dovuti all'inserimento e allo scollegamento
Compatibile con terminazioni a crimpare o a compressione per una maggiore versatilità
Durata nominale di 30 cicli di accoppiamento per proteggerlo da danni dovuti all'inserimento e allo scollegamento
Compatibile con terminazioni a crimpare o a compressione per una maggiore versatilità
Applications
Settore aeronautico
Dispositivi per computer
Industria agricola
Dispositivi per computer
Industria agricola
È possibile rimuovere questo terminale a crimpare dopo averlo collegato a un contenitore del connettore?
Sì, è possibile. Per rimuovere in modo sicuro questo terminale a crimpare, utilizzare l'estrattore compatibile (215-5900) di Molex.
Serie Molex Minifit Jr.™
Specifiche
Attributo | Valore |
---|---|
Tipologia | Maschio |
Serie | Mini-Fit |
Terminazione | Crimpare |
Placcatura contatto | Stagno su rame |
Dimensione minima filo AWG | 24AWG |
Materiale contatto | Ottone |
Dimensione massima filo AWG | 18AWG |
Numero di serie | 5558 |
- Codice RS:
- 172-9140
- Codice costruttore:
- 39-00-0041
- Costruttore:
- Molex
