Display monocromatico LCD Intelligent Display Solutions, Grafico, interfaccia Parallelo a 8 bit, I2C, seriale
- Codice RS:
- 124-7531
- Codice costruttore:
- CI064-4021-24
- Costruttore:
- Intelligent Display Solutions
Prodotto al momento non disponibile e non prenotabile.
Il prodotto non è disponibile e al momento non è possibile prenotarlo per consegne future.
Aggiunto
Prezzo per Unità
17,14 €
(IVA esclusa)
20,91 €
(IVA inclusa)
| Unità | Per unità |
| 1 + | 17,14 € |
- Codice RS:
- 124-7531
- Codice costruttore:
- CI064-4021-24
- Costruttore:
- Intelligent Display Solutions
Normative
- Paese di origine:
- CN
Dettagli prodotto

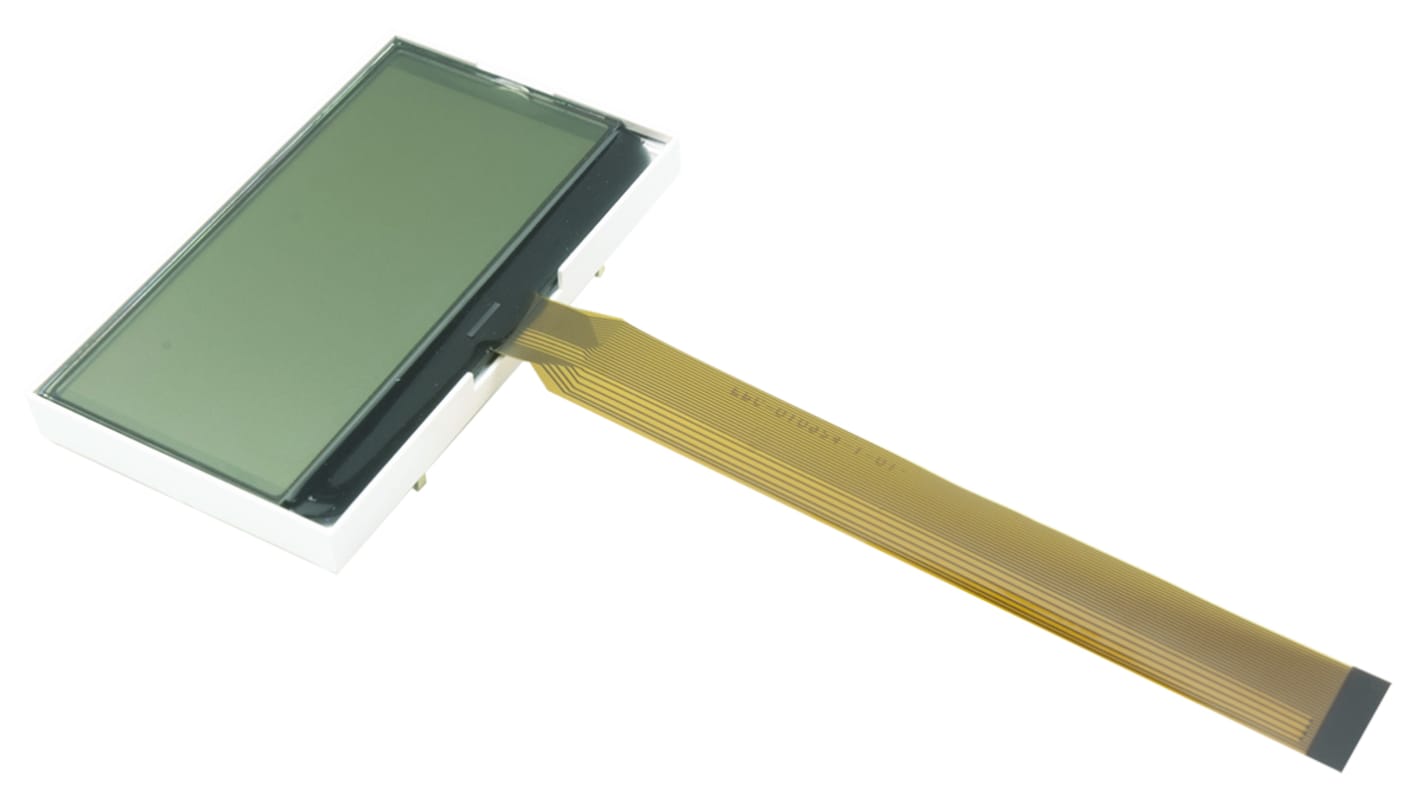

Display LCD grafico CI064-4021-xxx 128x64 COG
La serie CI064-4021-xxx di Intelligent Display Solutions (IDS) comprende una gamma completa di moduli grafici LCD COG. Le modalità LCD disponibili e le opzioni di retroilluminazione offerte forniscono numerose specifiche per adattarsi a un'ampia gamma di applicazioni.
Il processo di integrazione del modulo LCD CI064-4021-xxx è semplificato da strumenti di sviluppo e dalle risorse disponibili in IDS. Codice di programmazione Raspberry Pi e Arduino, dimostrazioni e una scheda di breakout (IDB-CI064-4021-XX-01, codice RS 1247540) sono tutti disponibili per agevolare una rapida prototipazione.
Il processo di integrazione del modulo LCD CI064-4021-xxx è semplificato da strumenti di sviluppo e dalle risorse disponibili in IDS. Codice di programmazione Raspberry Pi e Arduino, dimostrazioni e una scheda di breakout (IDB-CI064-4021-XX-01, codice RS 1247540) sono tutti disponibili per agevolare una rapida prototipazione.
Caratteristiche
Formato 128 x 64 dot
Ampia gamma di modalità LCD e opzioni di retroilluminazione a LED
Interfaccia semplice con 8 bit in parallelo o seriale
Funzionamento a bassa potenza
Convertitore c.c.-c.c. on-chip
Controllo del contrasto interno
Compensazione della temperatura incorporata
Angolo di visione a ore 6
Schema di controllo: 1/65 duty cycle, polarizzazione 1/9
Ampia gamma di modalità LCD e opzioni di retroilluminazione a LED
Interfaccia semplice con 8 bit in parallelo o seriale
Funzionamento a bassa potenza
Convertitore c.c.-c.c. on-chip
Controllo del contrasto interno
Compensazione della temperatura incorporata
Angolo di visione a ore 6
Schema di controllo: 1/65 duty cycle, polarizzazione 1/9
Modelli con retroilluminazione ambra
Modelli con retroilluminazione blu
Modelli con retroilluminazione verde
Modelli con retroilluminazione rossa
Modelli con retroilluminazione bianca
CI064-4021-01 - FFSTN di tipo trasmissivo negativo- Codice RS 1247514
CI064-4021-26 - FSTN di tipo trasmissivo negativo - Codice RS 1247533
CI064-4021-03 - FSTN di tipo transflettivo positivo - Codice RS 1247516
CI064-4021-02 - STN di tipo trasmissivo negativo blu - Codice RS 1247515
CI064-4021-20 - STN di tipo transflettivo positivo giallo - Codice RS 1247527
CI064-4021-26 - FSTN di tipo trasmissivo negativo - Codice RS 1247533
CI064-4021-03 - FSTN di tipo transflettivo positivo - Codice RS 1247516
CI064-4021-02 - STN di tipo trasmissivo negativo blu - Codice RS 1247515
CI064-4021-20 - STN di tipo transflettivo positivo giallo - Codice RS 1247527
Modelli con retroilluminazione RGB
Modelli riflettivi
Display LCD grafici IDS
Specifiche
Attributo | Valore |
|---|---|
| Tipo display | Grafico |
| Risoluzione | 128 x 64 |
| Altezza area di visualizzazione | 32mm |
| Betrachtungsbreite | 66.41mm |
| Dimensioni area di visualizzazione | 66 x 32mm |
| Interfacce | Parallelo a 8 bit, I2C, seriale |
| Profondità esterna | 6.8mm |
| Colore illuminazione | Blu, verde, rosso |
| Colore di sfondo | Giallo |
| Tipo di retroilluminazione | LED |
| Altezza esterna | 43.9mm |
| Larghezza esterna | 76mm |
| Dimensioni esterne | 76 x 43.86 x 6.8mm |
| Tipo di controller | UC1601S |
| Modalità di visualizzazione | Transflettivo |
| Tecnologia del display a matrice | STN |
| Massima temperatura operativa | +70°C |
| Minima temperatura operativa | -20°C |
| Tensione nominale | 3 → 3.6V |
| Driver a montaggio | COG |
| Corrente nominale | 400µA |
| Range di temperatura operativa | -20 → +70°C |
