- Codice RS:
- 386-0366
- Codice costruttore:
- Z-15GQ22B
- Costruttore:
- Omron
1 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
12 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
34,82 €
(IVA esclusa)
42,48 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 34,82 € |
5 - 9 | 33,41 € |
10 + | 32,69 € |
- Codice RS:
- 386-0366
- Codice costruttore:
- Z-15GQ22B
- Costruttore:
- Omron
Documentazione Tecnica
Normative
Non applicabile
- Paese di origine:
- ID
Dettagli prodotto
Finecorsa di precisione Serie Z15
Interruttore di base ad alta precisione disponibile in un'ampia gamma di versioni
Grande capacità di commutazione
Configurazione contatto: SPDT
Portata contatti: 250Vc.a. 15A, 14Vc.c. 15A
Distanza tra i contatti: 0,5mm, modello ad alta sensibilità 0,25mm
Metodo di connessione: terminali a vite
Durata meccanica 203 operazioni minime
Temperatura nominale: -25°C a +80°C, modelli protetti contro lo stillicidio -15°C a +80°C
Grande capacità di commutazione
Configurazione contatto: SPDT
Portata contatti: 250Vc.a. 15A, 14Vc.c. 15A
Distanza tra i contatti: 0,5mm, modello ad alta sensibilità 0,25mm
Metodo di connessione: terminali a vite
Durata meccanica 203 operazioni minime
Temperatura nominale: -25°C a +80°C, modelli protetti contro lo stillicidio -15°C a +80°C
Autorizzatori
UL, CSA

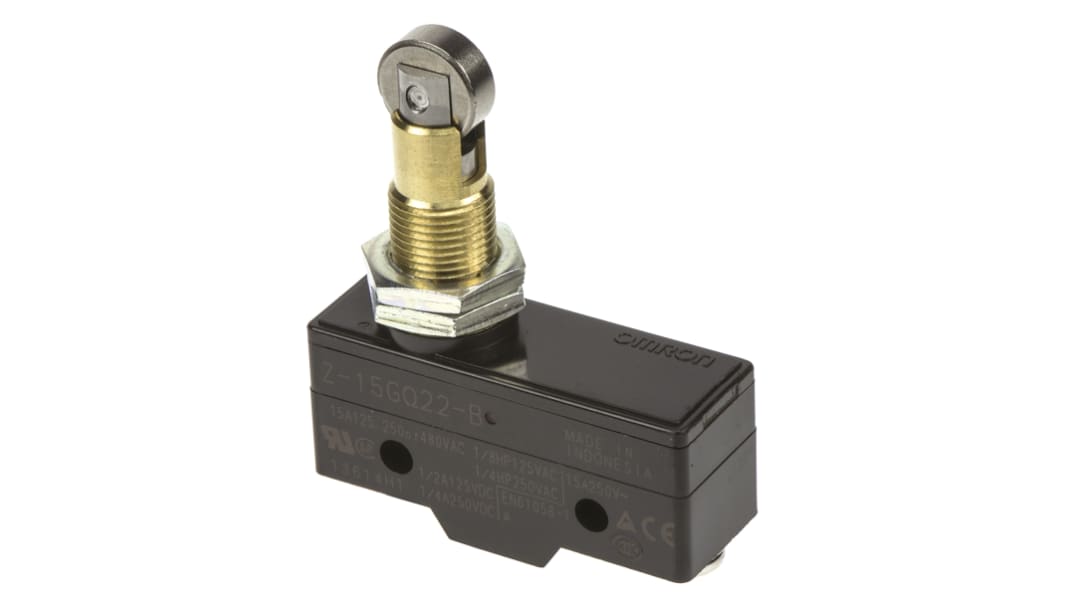

Interruttore di fine corsa OMRON, tipo a scatto, tensione massima 250 V c.c. - Serie Z - Z-15GQ22B
Ottieni il controllo preciso della macchina di cui hai bisogno con questo interruttore di fine corsa di OMRON. È possibile utilizzarlo in applicazioni in cui si desidera creare o interrompere un circuito quando un pezzo di apparecchiatura o un oggetto raggiunge un punto specifico, come su nastri trasportatori o macchine utensili. L'interruttore è dotato di un attuatore a pistone che apre o chiude il circuito quando un oggetto o un meccanismo lo preme con una forza compresa tra 250 e 350 g. Ciò lo rende estremamente preciso e significa che è necessaria meno forza per attivarlo rispetto ad altri tipi di interruttore, come i limiti del rullo.
Caratteristiche e vantaggi
Il meccanismo ad azione a scatto apre immediatamente i contatti indipendentemente dalla forza o dalla velocità
Tensione nominale massima di 500 V c.a. / 250 V c.c., per applicazioni ad alta potenza
Gestisce impostazioni difficili con un intervallo di temperatura d'esercizio compreso tra -25 °C e +80 °C
La configurazione SPDT può essere utilizzata per accendere o spegnere un singolo circuito o per passare da un circuito all'altro
Tensione nominale massima di 500 V c.a. / 250 V c.c., per applicazioni ad alta potenza
Gestisce impostazioni difficili con un intervallo di temperatura d'esercizio compreso tra -25 °C e +80 °C
La configurazione SPDT può essere utilizzata per accendere o spegnere un singolo circuito o per passare da un circuito all'altro
Applicazioni
Impianti di imballaggio
Centri di distribuzione
Officine di ingegneria
Centri di distribuzione
Officine di ingegneria
Quanto durerà questo interruttore di fine corsa?
Ha una durata meccanica stimata di 10 milioni di cicli, pertanto è possibile contare su di esso per il lungo tragitto.
Autorizzatori
Riconoscimento UL, CSA
Specifiche
Attributo | Valore |
---|---|
Tipo di attuatore | Stantuffo |
Configurazione polo e corsa | SPDT |
Configurazione stato normale | NO/NC |
Protezione IP | IP00 |
Corrente massima | 15A |
Massima tensione c.a. | 500V |
Tensione massima c.c. | 250V |
Serie | Z |
Tipo di azione | Azione rapida |
Lunghezza | 58.9mm |
Massima temperatura operativa | +80°C |
Larghezza | 49.2mm |
Standard soddisfatti | CCC, CE, CSA, UL |
Minima temperatura operativa | -25°C |
Profondità | 17.45mm |
Durata meccanica | 10000000Cycles |
- Codice RS:
- 386-0366
- Codice costruttore:
- Z-15GQ22B
- Costruttore:
- Omron
