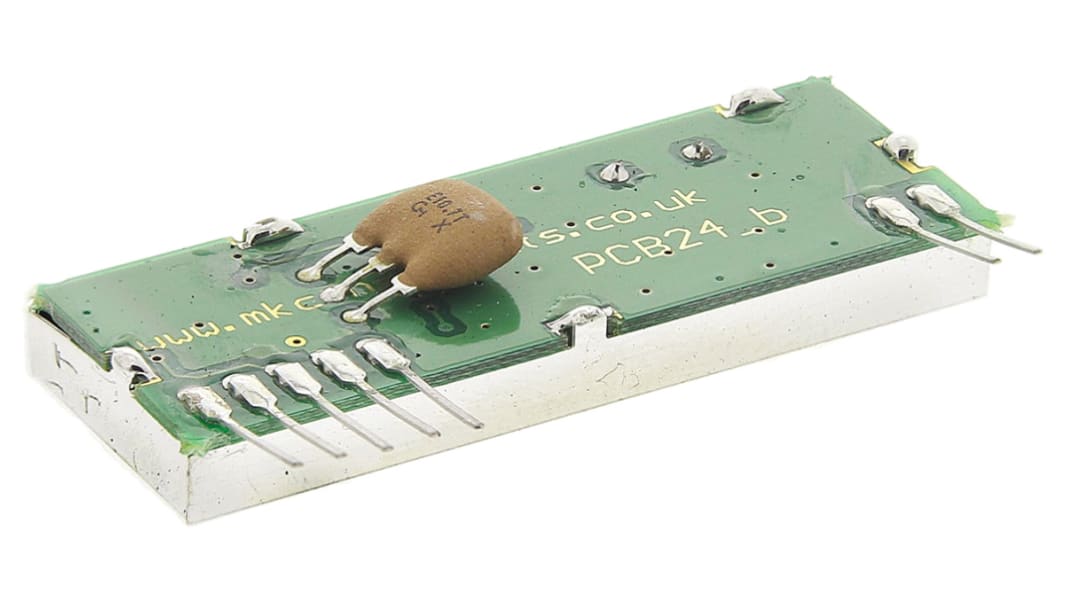

Modulo RF RF Solutions R7G-434-225, 4.5 → 5.5V

La serie T7G/R7G è costituita da moduli di trasmettitore e ricevitore RF a banda stretta schermati, che consentono l'implementazione di un telecomando o di un semplice collegamento telemetrico.

Frequenza Di Funzionamento RF: Banda ISM 434MHz
Larghezza di banda del canale: 12,5 kHz
Potenza di uscita RF: fino a +16 dBm
Sensibilità ricevitore: -117 dBm
Modulazione: FSK
Velocità di trasferimento dati OTA: Fino a 20kbps
Portata: Fino a 1000m (linea Di Veduta)
Uscita RSSI del ricevitore
Comunicazione host: seriale
Alimentatore: da +4,5 a +5,5 V c.c.
Temperatura d'esercizio: -10 → +55°C
Dimensioni: 10,5 x 31,5 x 3mm (trasmettitore), 17 x 48 x 8,3 mm (ricevitore)
Applicazioni: controllo remoto, reti wireless, telemetria, comunicazione a lungo raggio per Internet of Things (IoT)

Codici dei prodotti RS
505-6733 T7G-434.075 Tx, frequenza canale 434.075MHz
505-6755 T7G-434.225 Tx, frequenza canale 434.225 MHz
505-6749 R7G-434.075 Rx, frequenza canale 434.075MHz
505-6761 R7G-434.225 Rx, frequenza canale 434.225 MHz
505-6799 R7G-434.525 Rx, frequenza canale 434.525MHz

Un sistema di controllo remoto sicuro a 4 pulsanti può essere costruito utilizzando un modulo Tx e un modulo Rx insieme al chipset codec Holtek HT12: Codificatore HT12E, codice RS 885-0692 e Decodificatore HT12D, codice RS 885-0702

ETSI

Moduli wireless - RF Solutions
