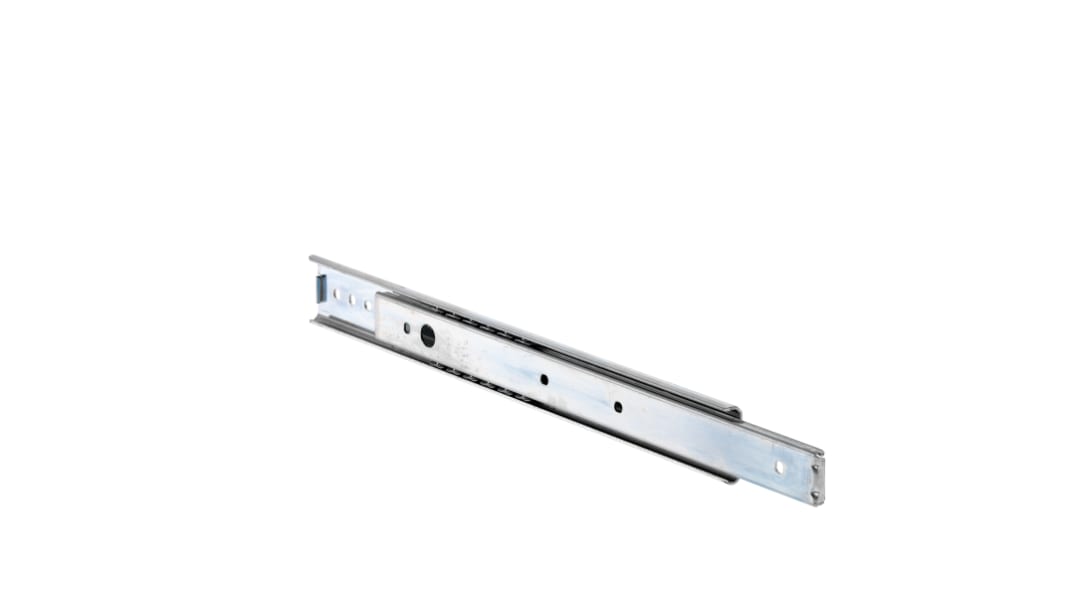

Scorrimento telescopico Accuride, carico max 50kg, Acciaio, prof. 277mm, largh. 9.5mm, alt. 35.3mm DZ0201
- Codice RS:
- 261-7329
- Codice costruttore:
- DZ0201-0014
- Costruttore:
- Accuride
4 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
10 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1 paio
50,00 €
(IVA esclusa)
61,00 €
(IVA inclusa)
Per Paia | Per Paio |
1 - 9 | 50,00 € |
10 - 14 | 47,50 € |
15 + | 46,00 € |
- Codice RS:
- 261-7329
- Codice costruttore:
- DZ0201-0014
- Costruttore:
- Accuride
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto
Modelli 201/204/301/305/3307/3607/3832
Struttura resistente in acciaio, altezza 35,3 mm, placcatura elettrozincata e cromatura trasparente
Cuscinetti di precisione ad alte prestazioni
Le staffe di montaggio e i raccordi sono forniti separatamente
Si raccomanda l'uso di viti a testa cilindrica M4 (2,5 mm altezza x 9,6 mm diametro massimo) per il fissaggio su guida DIN 85
Funzioni di blocco e scollegamento anteriore disponibili per i modelli 204, 305, 3307 e 3607
Cuscinetti di precisione ad alte prestazioni
Le staffe di montaggio e i raccordi sono forniti separatamente
Si raccomanda l'uso di viti a testa cilindrica M4 (2,5 mm altezza x 9,6 mm diametro massimo) per il fissaggio su guida DIN 85
Funzioni di blocco e scollegamento anteriore disponibili per i modelli 204, 305, 3307 e 3607
Nota
Per ottenere la massima capacità di carico nominale è necessario utilizzare tutte le posizioni di fissaggio. Il montaggio in piano riduce la capacità di carico a circa il 25%. I modelli 305//307 sono divisibili per agevolare il montaggio/smontaggio. Il modello 305 si stacca per agevolare il montaggio/smontaggio e può essere montato ad incasso per raggiungere un'estensione del 100% con appena 10 mm di spazio laterale
Guide telescopiche
Un gamma completa di cursori, movimento controllato da cuscinetti a sfera autopulenti di precisione
Cuscinetti di precisione ad alte prestazioni
Robusta struttura in acciaio
Per applicazioni da 19poll. e universali
Numerosi fori per facilitare la procedura di montaggio
Carico massimo 230kg
Le staffe di montaggio e i fissaggi devono essere acquistati separatamente, ad eccezione del modello S80-180 che viene fornito con tali componenti
Cuscinetti di precisione ad alte prestazioni
Robusta struttura in acciaio
Per applicazioni da 19poll. e universali
Numerosi fori per facilitare la procedura di montaggio
Carico massimo 230kg
Le staffe di montaggio e i fissaggi devono essere acquistati separatamente, ad eccezione del modello S80-180 che viene fornito con tali componenti
Informazione tecniche generale
Le tolleranze interne consentono di utilizzare viti di dimensioni non superiori a 2,5mm di altezza x 9,6mm di diametro
Il montaggio in piano dei cursori riduce la capacità di carico al 25% della capacità totale
Il montaggio in piano dei cursori riduce la capacità di carico al 25% della capacità totale
Specifiche
Attributo | Valore |
---|---|
Tipo | Scorrimento telescopico |
Carico massimo | 50kg |
Materiale | Acciaio |
Profondità | 277mm |
Larghezza | 9.5mm |
Altezza | 35.3mm |
Lunghezza slitta chiusa | 356mm |
Serie | DZ0201 |
