- Codice RS:
- 123-7555
- Codice costruttore:
- 638276000
- Costruttore:
- Molex
1 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
3 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
5 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
507,17 €
(IVA esclusa)
618,75 €
(IVA inclusa)
Unità | Per unità |
1 - 2 | 507,17 € |
3 + | 492,97 € |
- Codice RS:
- 123-7555
- Codice costruttore:
- 638276000
- Costruttore:
- Molex
Non applicabile
- Paese di origine:
- DE

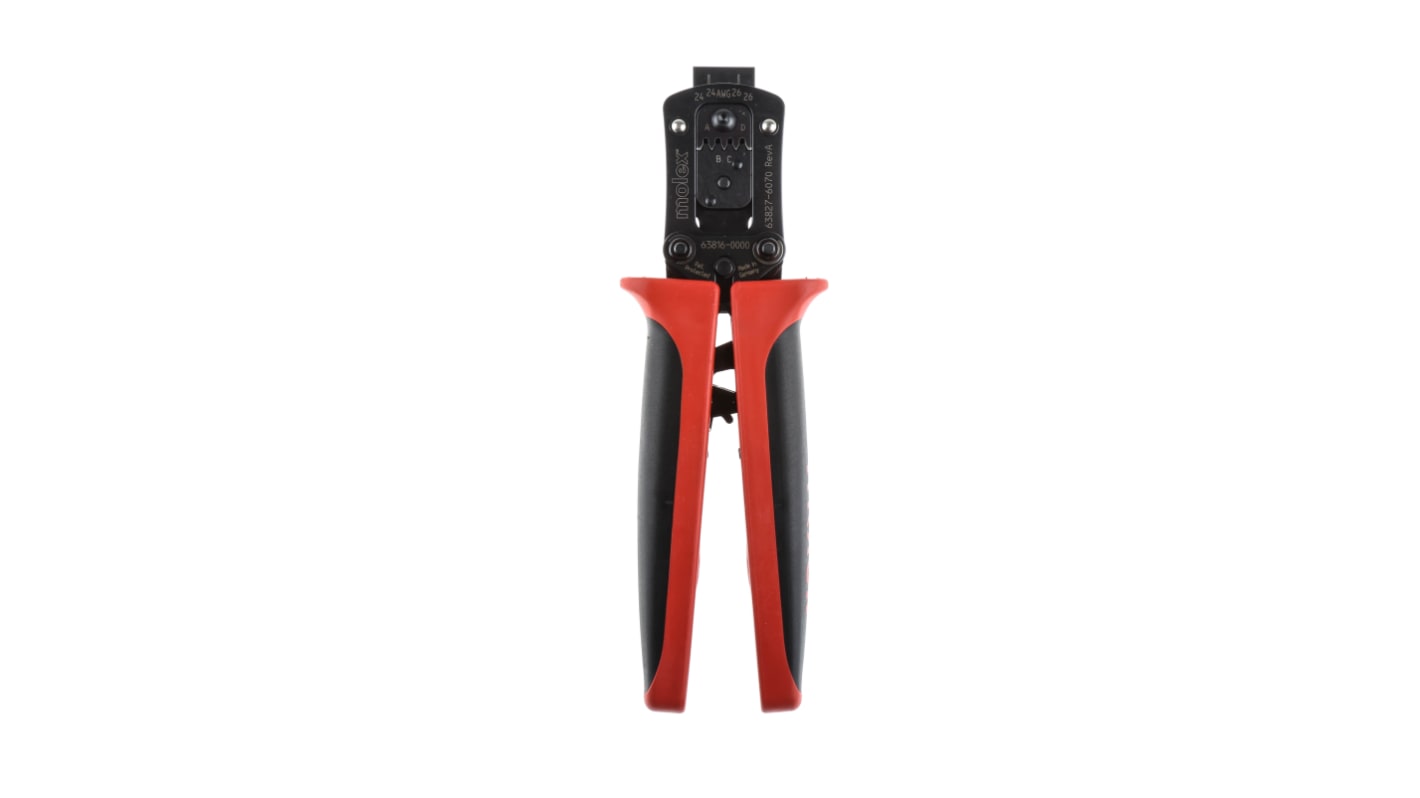

Pinza manuale a crimpare Molex per terminali a crimpare Nano-Fit
L'importanza di una crimpatura di alta qualità
Quando una pinza a crimpare viene utilizzata su un terminale, vengono eseguite due crimpature contemporaneamente. Una riguarda il collegamento elettrico tra conduttore e terminale. L'altra è la crimpatura dellisolamento, che fornisce protezione contro le deformazioni dovute a vibrazioni e tensione. È importante che il collegamento elettrico sia a tenuta di gas e non presenti spazi vuoti tra i trefoli e il terminale. Se sono presenti spazi vuoti, può avere luogo un fenomeno di corrosione che causa resistenza e calore eccessivo, con conseguenti danni al collegamento elettrico. Lutilizzo di una pinza a crimpare di buona qualità garantisce una crimpatura completa e a tenuta di gas, che previene il futuro deterioramento del collegamento elettrico e la rottura dellisolamento
Pinza a crimpare manuale - Panoramica
Da Molex, una pinza a crimpare manuale PremiumGrade realizzata in materiali di alta qualità e progettata per profili a crimpare di precisione per consentire la crimpatura di terminali ad alta specifica. Questa pinza a crimpare è composta da due maniglie, meccanismo a cricco, gruppo di stampo e posizionatore del terminale. L'eccellente rapporto di forza di questa pinza a crimpare manuale insieme all'impugnatura morbida dal design ergonomico ne assicura il facile uso e la comoda gestione
Meccanismo a cricco
Il cricco è pre-impostato per una forza specifica e rimane bloccato fino a quando le impugnature dell'utensile sono completamente chiuse e le matrici abbassate. Le impugnature non possono essere aperte fino a quando non viene raggiunto un ciclo di crimpatura completo, evitando quindi crimpature parziali. Completato il ciclo, i manici si aprono. Il cricco consente inoltre all'operatore di produrre crimpature ripetute uniformi e di alta qualità. Se si verifica un inceppamento o l'errata collocazione del terminale, è possibile aprire facilmente i manici con una leva per l'apertura di emergenza.
Localizzatore
Questa pinza a crimpare manuale è dotata di un posizionatore del terminale facile da usare e un fermo per filo che posiziona accuratamente il terminale e lo tiene saldamente in posizione durante il processo di crimpatura. Il posizionatore si allontana facilmente dalla pinza a crimpare consentendo al terminale di essere caricato nella matrice di dimensioni corrette nel posizionatore. Il posizionatore torna di nuovo in posizione con il terminale posizionato correttamente per la crimpatura. Il filo già spelato viene inserito attraverso il terminale nel fermacavo in modo da procedere alla crimpatura.
Testa a crimpare rimovibile
La testa di crimpatura di questa pinza a crimpare può essere rimossa dall'utensile e utilizzata in una gamma di utensili elettrici Molex come indicato di seguito;
Attrezzo pneumatico - (codice Molex 63816-0100) con adattatore a crimpare pneumatico (codice Molex 63816-0700)
Utensili a batteria: (codice Molex 63816-0200 o 63816-0250) accompagnato da adattatore a crimpare a batteria (codice Molex: 63816-0600)
Attrezzo pneumatico - (codice Molex 63816-0100) con adattatore a crimpare pneumatico (codice Molex 63816-0700)
Utensili a batteria: (codice Molex 63816-0200 o 63816-0250) accompagnato da adattatore a crimpare a batteria (codice Molex: 63816-0600)
Vantaggi e caratteristiche principali
Modello realizzato in materiali di alta qualità
Profili di crimpatura progettati con alta precisione
Eccellente rapporto di forza per un facile utilizzo
Il meccanismo a cricco garantisce un ciclo di crimpatura completo
Meccanismo per l'apertura di emergenza del cricco
Posizionatore e fermacavo per un posizionamento preciso del terminale
Manici ergonomici per un utilizzo confortevole
Testa di crimpatura rimovibile
Conforme allo standard IPC/WHMA A-620 Classe 2
Profili di crimpatura progettati con alta precisione
Eccellente rapporto di forza per un facile utilizzo
Il meccanismo a cricco garantisce un ciclo di crimpatura completo
Meccanismo per l'apertura di emergenza del cricco
Posizionatore e fermacavo per un posizionamento preciso del terminale
Manici ergonomici per un utilizzo confortevole
Testa di crimpatura rimovibile
Conforme allo standard IPC/WHMA A-620 Classe 2
Standard
Questa pinza a crimpare manuale è conforme alla normativa IPC/WHMA A-620 classe 2. Lo standard IPC/WHMA A-620 descrive i criteri di accettabilità per collegamenti crimpati, fissati meccanicamente e saldati. La Classe 2 include prodotti elettronici di servizio quali computer, fotocopiatrici, stampanti e attrezzature di produzione generiche
Domande e risposte
Con quali terminali è possibile usare queste pinze a crimpare?
Questa pinza a crimpare manuale deve essere utilizzata con i terminali a crimpare sfusi Nano-Fit Molex e cavi con dimensioni variabili tra 26 AWG e 24 AWG e isolamenti UL1061 e UL1007
Questa pinza a crimpare manuale deve essere utilizzata con i terminali a crimpare sfusi Nano-Fit Molex e cavi con dimensioni variabili tra 26 AWG e 24 AWG e isolamenti UL1061 e UL1007
Pinza a crimpare Molex, peso 680 g, lunghezza massima della striscia 3,5 mm - Serie 207129 - 638276000
Utilizzare questa pinza a crimpare di Molex per affrontare piccoli lavori di cablaggio dall'inizio alla fine. Termina i cavi di piccole dimensioni tra 26 e 24 AWG utilizzati in applicazioni delicate. Per utilizzarlo, spellare il filo di isolamento e quindi inserire un terminale nano-fit (ad esempio il 162-3673 o il 122-4835) e premere l'intero assemblaggio insieme all'utensile fino a quando le maniglie si aprono e la crimpatura è completa.
Caratteristiche e vantaggi
• Cricchetto a prova di manomissione per ridurre il rischio di lesioni
• Le impugnature ergonomiche garantiscono una presa solida durante l'uso
• I profili a crimpare aiutano con il posizionamento dei contatti
• Con un peso di 680 g, è un doddle da trasportare sulla cintura per utensili
• Le impugnature ergonomiche garantiscono una presa solida durante l'uso
• I profili a crimpare aiutano con il posizionamento dei contatti
• Con un peso di 680 g, è un doddle da trasportare sulla cintura per utensili
Applicazioni
• Ingegneria elettrica
• Impianti di produzione
• Cantieri
• Impianti di produzione
• Cantieri
Come si fa la manutenzione di questo strumento?
Per mantenerlo in condizioni di punta, pulirlo con un panno senza lino dopo l'uso per rimuovere qualsiasi polvere o umidità. È inoltre meglio utilizzare un olio per macchine di alta qualità per lubrificare i giunti una volta ogni tre mesi.
Pinze a crimpare manuali Molex
Attributo | Valore |
---|---|
Serie | 207129 |
Tipo di prodotto | Pinza a crimpare |
Operazione | Manuale |
Da usare con | Connettori Nano-Fit |
Dimensione filo AWG | 26 → 24AWG |
A cricchetto | Sì |
- Codice RS:
- 123-7555
- Codice costruttore:
- 638276000
- Costruttore:
- Molex
Non applicabile
- Paese di origine:
- DE
Pinza manuale a crimpare Molex per terminali a crimpare Nano-Fit
L'importanza di una crimpatura di alta qualità
Quando una pinza a crimpare viene utilizzata su un terminale, vengono eseguite due crimpature contemporaneamente. Una riguarda il collegamento elettrico tra conduttore e terminale. L'altra è la crimpatura dellisolamento, che fornisce protezione contro le deformazioni dovute a vibrazioni e tensione. È importante che il collegamento elettrico sia a tenuta di gas e non presenti spazi vuoti tra i trefoli e il terminale. Se sono presenti spazi vuoti, può avere luogo un fenomeno di corrosione che causa resistenza e calore eccessivo, con conseguenti danni al collegamento elettrico. Lutilizzo di una pinza a crimpare di buona qualità garantisce una crimpatura completa e a tenuta di gas, che previene il futuro deterioramento del collegamento elettrico e la rottura dellisolamento
Pinza a crimpare manuale - Panoramica
Da Molex, una pinza a crimpare manuale PremiumGrade realizzata in materiali di alta qualità e progettata per profili a crimpare di precisione per consentire la crimpatura di terminali ad alta specifica. Questa pinza a crimpare è composta da due maniglie, meccanismo a cricco, gruppo di stampo e posizionatore del terminale. L'eccellente rapporto di forza di questa pinza a crimpare manuale insieme all'impugnatura morbida dal design ergonomico ne assicura il facile uso e la comoda gestione
Meccanismo a cricco
Il cricco è pre-impostato per una forza specifica e rimane bloccato fino a quando le impugnature dell'utensile sono completamente chiuse e le matrici abbassate. Le impugnature non possono essere aperte fino a quando non viene raggiunto un ciclo di crimpatura completo, evitando quindi crimpature parziali. Completato il ciclo, i manici si aprono. Il cricco consente inoltre all'operatore di produrre crimpature ripetute uniformi e di alta qualità. Se si verifica un inceppamento o l'errata collocazione del terminale, è possibile aprire facilmente i manici con una leva per l'apertura di emergenza.
Localizzatore
Questa pinza a crimpare manuale è dotata di un posizionatore del terminale facile da usare e un fermo per filo che posiziona accuratamente il terminale e lo tiene saldamente in posizione durante il processo di crimpatura. Il posizionatore si allontana facilmente dalla pinza a crimpare consentendo al terminale di essere caricato nella matrice di dimensioni corrette nel posizionatore. Il posizionatore torna di nuovo in posizione con il terminale posizionato correttamente per la crimpatura. Il filo già spelato viene inserito attraverso il terminale nel fermacavo in modo da procedere alla crimpatura.
Testa a crimpare rimovibile
La testa di crimpatura di questa pinza a crimpare può essere rimossa dall'utensile e utilizzata in una gamma di utensili elettrici Molex come indicato di seguito;
Attrezzo pneumatico - (codice Molex 63816-0100) con adattatore a crimpare pneumatico (codice Molex 63816-0700)
Utensili a batteria: (codice Molex 63816-0200 o 63816-0250) accompagnato da adattatore a crimpare a batteria (codice Molex: 63816-0600)
Attrezzo pneumatico - (codice Molex 63816-0100) con adattatore a crimpare pneumatico (codice Molex 63816-0700)
Utensili a batteria: (codice Molex 63816-0200 o 63816-0250) accompagnato da adattatore a crimpare a batteria (codice Molex: 63816-0600)
Vantaggi e caratteristiche principali
Modello realizzato in materiali di alta qualità
Profili di crimpatura progettati con alta precisione
Eccellente rapporto di forza per un facile utilizzo
Il meccanismo a cricco garantisce un ciclo di crimpatura completo
Meccanismo per l'apertura di emergenza del cricco
Posizionatore e fermacavo per un posizionamento preciso del terminale
Manici ergonomici per un utilizzo confortevole
Testa di crimpatura rimovibile
Conforme allo standard IPC/WHMA A-620 Classe 2
Profili di crimpatura progettati con alta precisione
Eccellente rapporto di forza per un facile utilizzo
Il meccanismo a cricco garantisce un ciclo di crimpatura completo
Meccanismo per l'apertura di emergenza del cricco
Posizionatore e fermacavo per un posizionamento preciso del terminale
Manici ergonomici per un utilizzo confortevole
Testa di crimpatura rimovibile
Conforme allo standard IPC/WHMA A-620 Classe 2
Standard
Questa pinza a crimpare manuale è conforme alla normativa IPC/WHMA A-620 classe 2. Lo standard IPC/WHMA A-620 descrive i criteri di accettabilità per collegamenti crimpati, fissati meccanicamente e saldati. La Classe 2 include prodotti elettronici di servizio quali computer, fotocopiatrici, stampanti e attrezzature di produzione generiche
Domande e risposte
Con quali terminali è possibile usare queste pinze a crimpare?
Questa pinza a crimpare manuale deve essere utilizzata con i terminali a crimpare sfusi Nano-Fit Molex e cavi con dimensioni variabili tra 26 AWG e 24 AWG e isolamenti UL1061 e UL1007
Questa pinza a crimpare manuale deve essere utilizzata con i terminali a crimpare sfusi Nano-Fit Molex e cavi con dimensioni variabili tra 26 AWG e 24 AWG e isolamenti UL1061 e UL1007
Pinza a crimpare Molex, peso 680 g, lunghezza massima della striscia 3,5 mm - Serie 207129 - 638276000
Utilizzare questa pinza a crimpare di Molex per affrontare piccoli lavori di cablaggio dall'inizio alla fine. Termina i cavi di piccole dimensioni tra 26 e 24 AWG utilizzati in applicazioni delicate. Per utilizzarlo, spellare il filo di isolamento e quindi inserire un terminale nano-fit (ad esempio il 162-3673 o il 122-4835) e premere l'intero assemblaggio insieme all'utensile fino a quando le maniglie si aprono e la crimpatura è completa.
Caratteristiche e vantaggi
• Cricchetto a prova di manomissione per ridurre il rischio di lesioni
• Le impugnature ergonomiche garantiscono una presa solida durante l'uso
• I profili a crimpare aiutano con il posizionamento dei contatti
• Con un peso di 680 g, è un doddle da trasportare sulla cintura per utensili
• Le impugnature ergonomiche garantiscono una presa solida durante l'uso
• I profili a crimpare aiutano con il posizionamento dei contatti
• Con un peso di 680 g, è un doddle da trasportare sulla cintura per utensili
Applicazioni
• Ingegneria elettrica
• Impianti di produzione
• Cantieri
• Impianti di produzione
• Cantieri
Come si fa la manutenzione di questo strumento?
Per mantenerlo in condizioni di punta, pulirlo con un panno senza lino dopo l'uso per rimuovere qualsiasi polvere o umidità. È inoltre meglio utilizzare un olio per macchine di alta qualità per lubrificare i giunti una volta ogni tre mesi.
Pinze a crimpare manuali Molex
Attributo | Valore |
---|---|
Serie | 207129 |
Tipo di prodotto | Pinza a crimpare |
Operazione | Manuale |
Da usare con | Connettori Nano-Fit |
Dimensione filo AWG | 26 → 24AWG |
A cricchetto | Sì |
