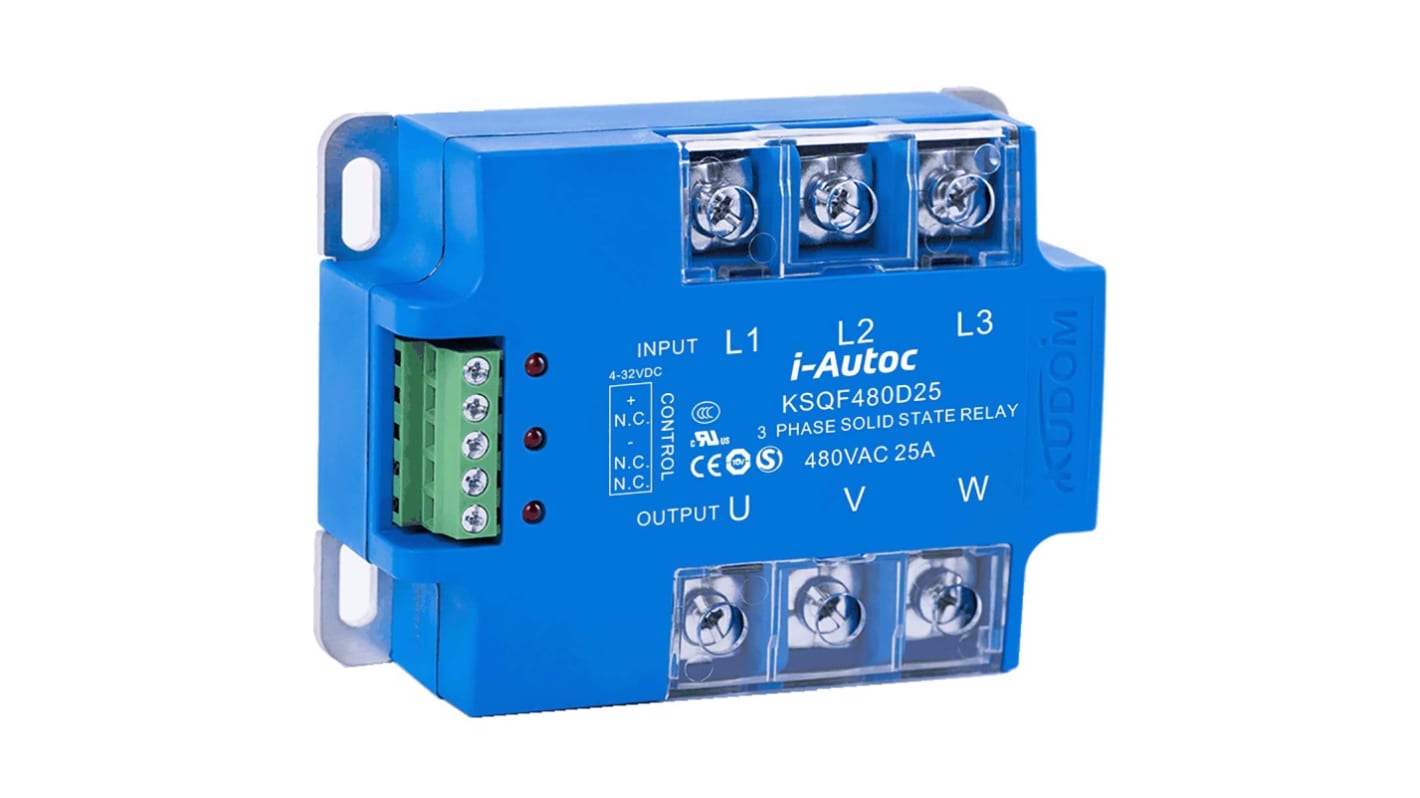

Relè a stato solido KSQF480D80, Montaggio a pannello, 80 A, 530 V c.a., Zero-cross
- Codice RS:
- 102-5556
- Codice costruttore:
- KSQF480D80
- Costruttore:
- i-Autoc
Verifica stock non disponibile - chiama per informazioni
Aggiunto
Prezzo per Unità
273,29 €
(IVA esclusa)
333,41 €
(IVA inclusa)
| Unità | Per unità |
| 1 + | 273,29 € |
- Codice RS:
- 102-5556
- Codice costruttore:
- KSQF480D80
- Costruttore:
- i-Autoc
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
Relè a stato solido trifase serie KSQF
Serie KSQF I-Autoc che consiste in un relè a stato solido con uscita in c.a. trifase. La tensione di controllo relè è da 90 V c.a. a 280 V c.a. o da 4 V c.c. a 32 V c.c. con correnti di carico a 25 A, 40 A, 60 A, 80 A, 100 A disponibili. Ampia gamma di tensione di carico da 48 V c.a. a 660 V c.a. Uscita SCR e rigidità dielettrica ≥4000 Vrms. Controllo di motori trifase, sistema di controllo della temperatura nella fornace, forno grande ecc. Conformità RoHS.
Commutazione zero o random-on
Corrente di carico da 25 A a 100 A a 48 V c.c. fino a 660 V c.c.
Uscita SCR
Rigidità dielettrica 4000 Vrms
Isolamento ottico
Circuito di protezione MOV/RC interno
Conforme RoHS
Corrente di carico da 25 A a 100 A a 48 V c.c. fino a 660 V c.c.
Uscita SCR
Rigidità dielettrica 4000 Vrms
Isolamento ottico
Circuito di protezione MOV/RC interno
Conforme RoHS
Relè a stato solido serie i-Autoc KSQF
Autorizzatori
RoHS
Relè a tensione zero
Nota
La temperatura può influire sulla corrente nominale; si prega di consultare la scheda tecnica per individuare una potenziale diminuzione della potenza.
Specifiche
Attributo | Valore |
|---|---|
| Corrente di carico massima | 80 A |
| Tipo di montaggio | Montaggio a pannello |
| Tensione di carico massima | 530 V c.a. |
| Tensione minima di carico | 48 V c.a. |
| Tensione minima di controllo | 4 V c.c. |
| Tensione di controllo massima | 32 V c.c. |
| Tipo switching | Zero-cross |
| Gamma tensione di controllo | 4 → 32 V c.c. |
| Tipo di terminale | Vite |
| Uscita | SCR |
| Tipo di relè | Trifase |
| Gamma di tensione di carico | 48 → 530V ca |
| Tempo max. di attivazione | 1/2 ciclo + 1 ms |
| Dimensioni | 105 x 78 x 38mm |
| Profondità | 78mm |
| Temperatura di esercizio | -30 → +80°C |
| Altezza | 38mm |
| Corrente di dispersione | 5 mA |
| Lunghezza | 105mm |
| Caratteristiche speciali | Circuito di protezione MOV/RC interno, isolamento ottico |
| Standard soddisfatti | CE |
