- Codice RS:
- 801-7788
- Codice costruttore:
- 2967989
- Costruttore:
- Phoenix Contact
16 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
25 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
58,49 €
(IVA esclusa)
71,36 €
(IVA inclusa)
Unità | Per unità |
1 - 9 | 58,49 € |
10 - 24 | 53,80 € |
25 - 49 | 52,65 € |
50 - 99 | 51,47 € |
100 + | 49,14 € |
- Codice RS:
- 801-7788
- Codice costruttore:
- 2967989
- Costruttore:
- Phoenix Contact
Documentazione Tecnica
Normative
- Paese di origine:
- HU
Dettagli prodotto
Serie PLC-RSC a contatto Phoenix
I relè unipolari e bipolari interfaccia PLC e gli accoppiatori ottici hanno lo stesso profilo. Ciò consente di installare i moduli in qualsiasi configurazione con un sistema ponte comune e utilizzando gli stessi accessori. L'adattatore V8 collega 8 relè o accoppiatori ottici a un cavo D-SUB a 15 vie.
Caratteristiche e vantaggi
Relè e accoppiatori ottici per ingressi e uscite con dispositivi di commutazione "collegabili"
Quattro slot di collegamento per ridurre il cablaggio; è possibile collegare fino a 80 moduli
Collegamenti con morsetti a vite
Indicatori LED e diodi per la soppressione della coil
Le versioni da 250 V hanno una potenza nominale commutata di 1500 VA
Vita meccanica (relè) 1 x 107 operazioni
Ampia gamma di accessori disponibili
Quattro slot di collegamento per ridurre il cablaggio; è possibile collegare fino a 80 moduli
Collegamenti con morsetti a vite
Indicatori LED e diodi per la soppressione della coil
Le versioni da 250 V hanno una potenza nominale commutata di 1500 VA
Vita meccanica (relè) 1 x 107 operazioni
Ampia gamma di accessori disponibili

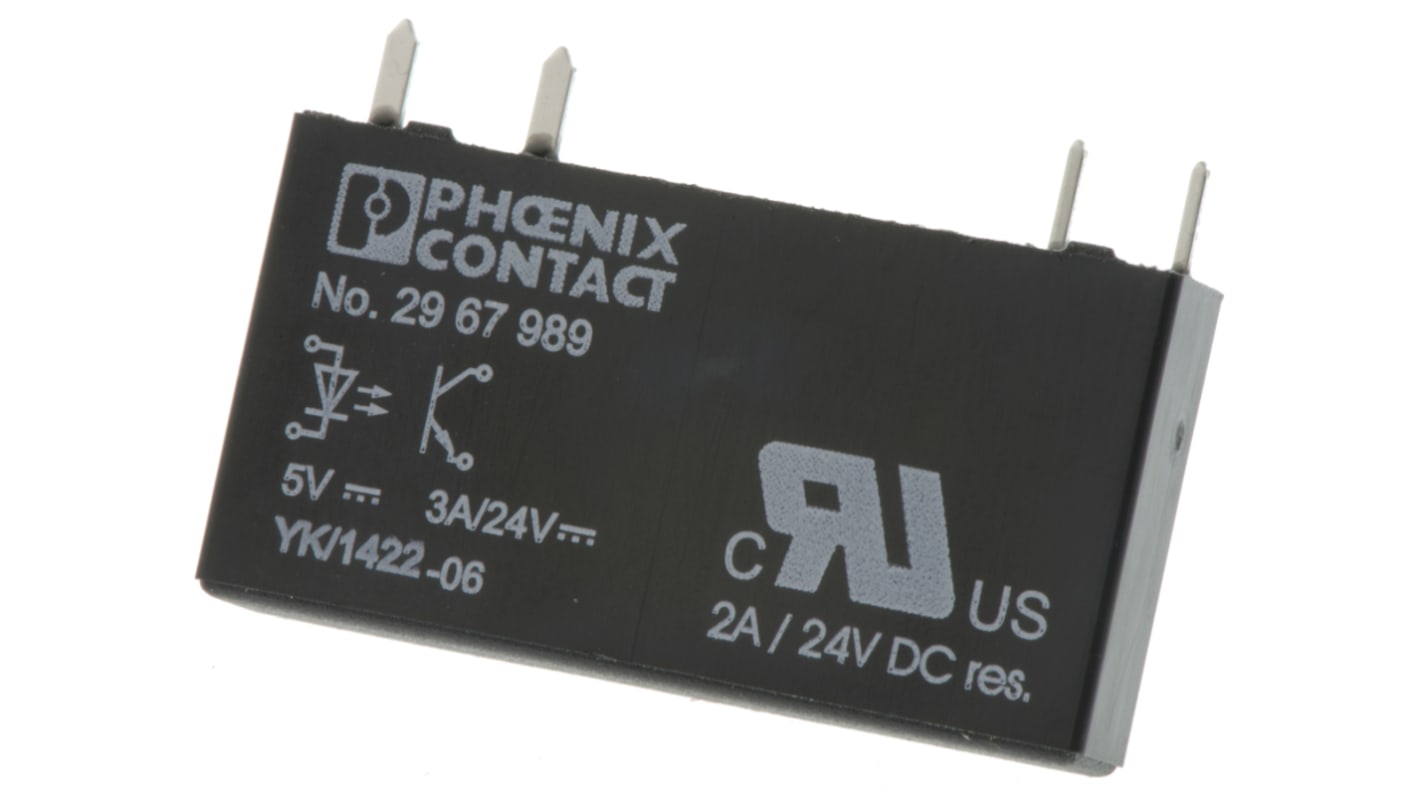

Relè a stato solido miniaturizzato Phoenix Contact - OPT- 5DC/24DC/2 - 2967989
Controllare l'apertura e la chiusura dei circuiti elettrici su una scheda a circuito stampato (PCB) con questo relè di Phoenix Contact. I quattro slot di collegamento consentono di collegare fino a 80 moduli.
Per risparmiare spazio, l'unità resistente all'usura può essere imballata in file insieme ad altri relè e accoppiatori ottici dello stesso profilo. I terminali a innesto con gabbia a molla accettano facilmente anche conduttori molto piccoli senza l'esigenza di utensili. Il sistema di cablaggio facile da usare del relè richiede una bassa forza di inserzione. È possibile rimuovere facilmente i conduttori con una semplice pressione del pulsante di rilascio.
Poiché questo relè è resistente agli urti e alle vibrazioni, è una buona scelta per l'uso con schede a circuito stampato elettriche in macchinari e apparecchiature industriali. I componenti sono anche impermeabili, pertanto è possibile pulirli senza preoccupazioni. Questa unità è conforme agli standard EN 50178, il che significa che è sicura da usare in applicazioni di installazione di potenza.
Per risparmiare spazio, l'unità resistente all'usura può essere imballata in file insieme ad altri relè e accoppiatori ottici dello stesso profilo. I terminali a innesto con gabbia a molla accettano facilmente anche conduttori molto piccoli senza l'esigenza di utensili. Il sistema di cablaggio facile da usare del relè richiede una bassa forza di inserzione. È possibile rimuovere facilmente i conduttori con una semplice pressione del pulsante di rilascio.
Poiché questo relè è resistente agli urti e alle vibrazioni, è una buona scelta per l'uso con schede a circuito stampato elettriche in macchinari e apparecchiature industriali. I componenti sono anche impermeabili, pertanto è possibile pulirli senza preoccupazioni. Questa unità è conforme agli standard EN 50178, il che significa che è sicura da usare in applicazioni di installazione di potenza.
dimensioni di 28 (a) x 5 (L) x 15 mm (P)
tensione di isolamento di 2,5 kV
tensione diretta massima di 5 V.
Corrente di ingresso massima di 9 ma
temperatura d'esercizio da -25 °C a +60 °C.
tipo per montaggio su guida DIN
tensione di isolamento di 2,5 kV
tensione diretta massima di 5 V.
Corrente di ingresso massima di 9 ma
temperatura d'esercizio da -25 °C a +60 °C.
tipo per montaggio su guida DIN
Specifiche
Attributo | Valore |
---|---|
Tipo di montaggio | Foro passante |
Tensione minima di controllo | 4 V c.c. |
Tensione di controllo massima | 6 V c.c. |
Tipo switching | CC |
Gamma tensione di controllo | 4 6→ V |
Tipo di terminale | Pin per circuito stampato |
Configurazione contatto | SPST |
Tipo di relè | Relè a stato solido |
Tempo max. di attivazione | 0,02ms |
Dimensioni | 28 x 5 x 15mm |
Profondità | 15mm |
Massima temperatura operativa | +80°C |
Minima temperatura operativa | -25°C |
Temperatura di esercizio | -25 → +80°C |
Altezza | 28mm |
