- Codice RS:
- 871-1723
- Codice costruttore:
- MM7150-AB0
- Costruttore:
- Microchip
Prodotto al momento non disponibile e non prenotabile.
Il prodotto non è disponibile e al momento non è possibile prenotarlo per consegne future.
Prezzo per Unità
46,17 €
(IVA esclusa)
56,33 €
(IVA inclusa)
Unità | Per unità |
1 - 24 | 46,17 € |
25 - 99 | 44,79 € |
100 + | 43,18 € |
Alternativa
Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.
- Codice RS:
- 871-1723
- Codice costruttore:
- MM7150-AB0
- Costruttore:
- Microchip
Documentazione Tecnica
Normative
Dettagli prodotto

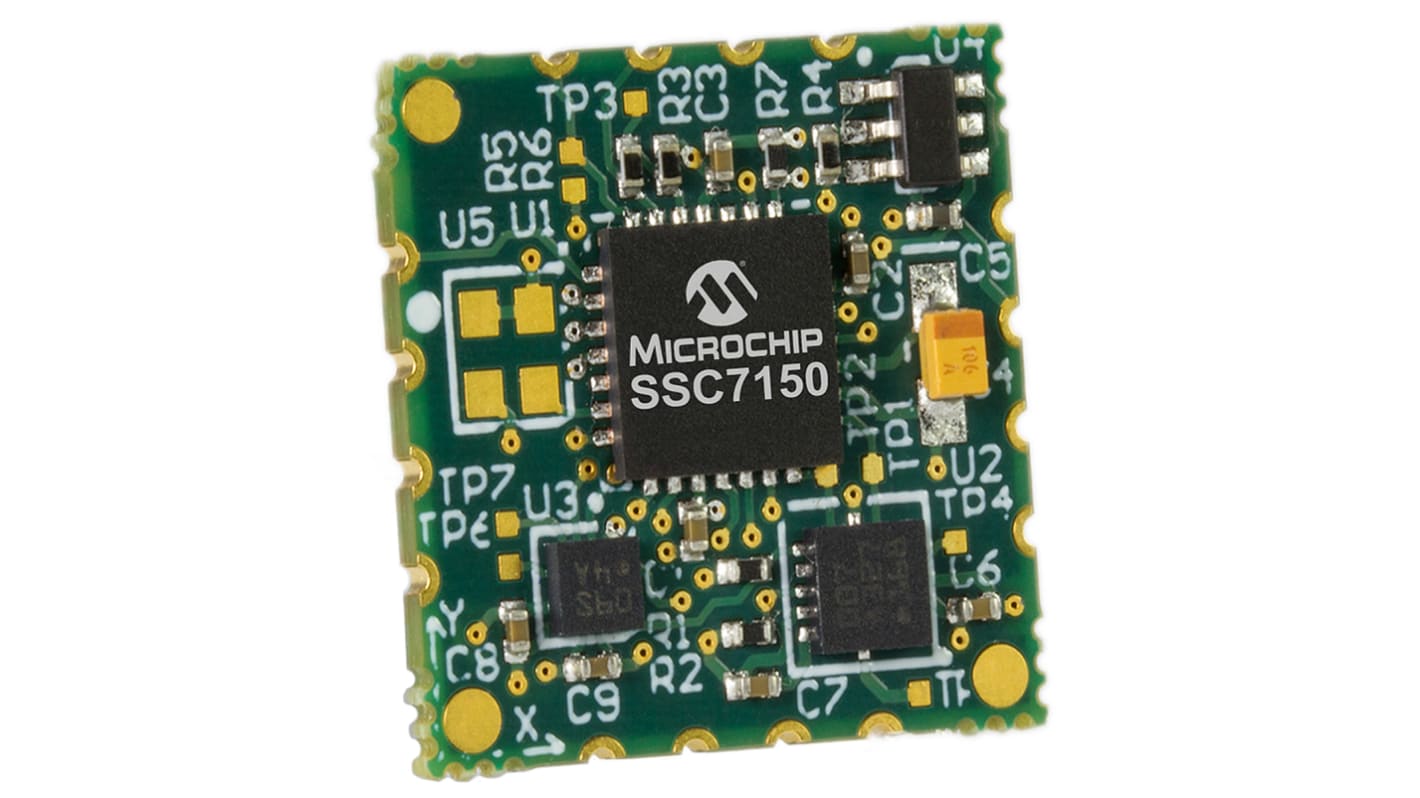

Modulo sensore di movimento MM7150
Il modulo sensore di movimento Microchip MM7150 è un dispositivo di misurazione inerziale completamente integrato, ideale per una vasta gamma di applicazioni che richiedono dati di movimento e posizionamento 3D. Il modulo incorpora la tecnologia MEMS che combina un accelerometro, un giroscopio e un magnetometro al coprocessore di movimento SSC7150 di Microchip per fornire una soluzione completa di fusione dei sensori a 9 assi. Il fattore di forma è un circuito stampato compatto, a lato singolo, 17 mm x 17 mm, facilmente saldabile; ideale per le applicazioni incorporate.
Il coprocessore SSC7150 a bordo scheda semplifica il processo d integrazione della fusione dei sensori nei prodotti; il firmware include tutti gli algoritmi richiesti per filtrare, compensare, tarare e fondere i dati non elaborati dei 9 assi. Con un semplice collegamento I2C, la MCU host può facilmente inserirsi nei dati di movimento e posizione.
Il coprocessore SSC7150 a bordo scheda semplifica il processo d integrazione della fusione dei sensori nei prodotti; il firmware include tutti gli algoritmi richiesti per filtrare, compensare, tarare e fondere i dati non elaborati dei 9 assi. Con un semplice collegamento I2C, la MCU host può facilmente inserirsi nei dati di movimento e posizione.
Caratteristiche
Coprocessore di movimento incorporato SSC7150
Accelerometro, giroscopio e magnetometro Bosch integrati
Potenza ridotta - 13,25 mA in modalità attiva
Gestione dell'alimentazione del sensore
Interfaccia host I2C
Circuito stampato di dimensioni ridotte, a lato singolo – 17 mm x 17 mm
Accelerometro, giroscopio e magnetometro Bosch integrati
Potenza ridotta - 13,25 mA in modalità attiva
Gestione dell'alimentazione del sensore
Interfaccia host I2C
Circuito stampato di dimensioni ridotte, a lato singolo – 17 mm x 17 mm
Moduli sensore, Microchip
Specifiche
Attributo | Valore |
---|---|
Tipo sensore | Modulo sensore di movimento |
Numero di assi | 9 |
Tipo di montaggio | Montaggio superficiale |
Interfacce | I2C |
Risposta in frequenza massima | 400kHz |
Tensione di alimentazione operativa massima | 3,6 V |
Tensione di alimentazione operativa minima | 2,3 V |
Tipo di package | Modulo |
Numero pin | 16 |
Massima temperatura operativa | +70 °C |
Minima temperatura operativa | -40 °C |
