Interruttore ottico a taglio Vishay, 4 pin 1 canale, uscita Fototransistor, Montaggio con foro passante
- Codice RS:
- 818-7528
- Codice costruttore:
- TCST2202
- Costruttore:
- Vishay
30 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
10 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1pz in confezione da 10
0,889 €
(IVA esclusa)
1,085 €
(IVA inclusa)
| Unità | Per unità | Per Pack* |
| 10 - 90 | 0,889 € | 8,89 € |
| 100 - 240 | 0,871 € | 8,71 € |
| 250 - 490 | 0,818 € | 8,18 € |
| 500 - 990 | 0,765 € | 7,65 € |
| 1000 + | 0,641 € | 6,41 € |
| *prezzo indicativo | ||
- Codice RS:
- 818-7528
- Codice costruttore:
- TCST2202
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
- Paese di origine:
- PH
Dettagli prodotto

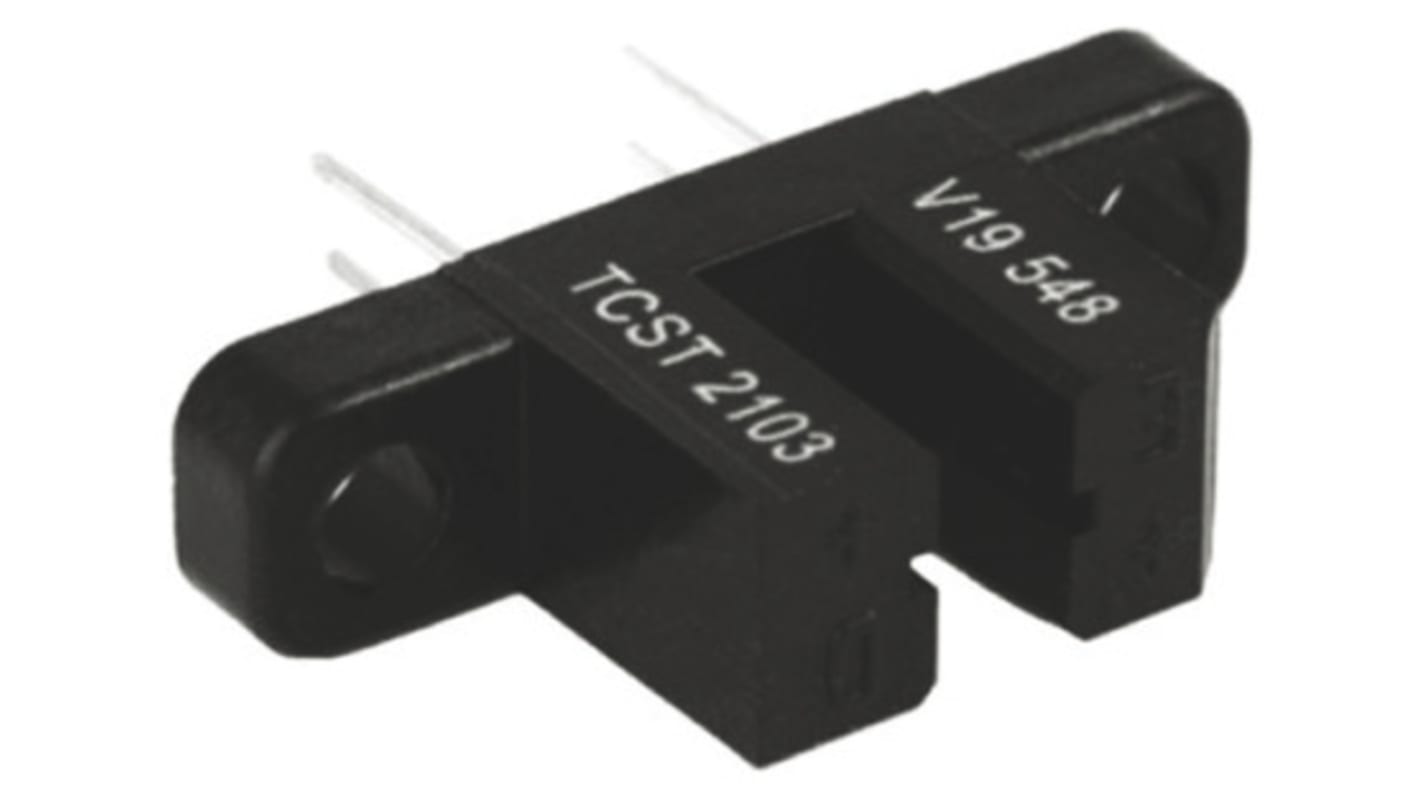

Interruttore ottico a taglio miniaturizzato, Vishay
TCST2103, TCST2202 e TCST2300 sono sensori trasmissivi che includono un emettitore a infrarossi e un fototransistor, posizionati faccia a faccia sugli assi ottici in un contenitore con terminali che blocca la luce visibile. Questi numeri di parte includono le opzioni per la larghezza dell'apertura.
Caratteristiche:
• tipo di confezione: Con piombo
• tipo di rilevatore: Fototransistor
• dimensioni (L x P x a in mm): 24,5 x 6,3 x 10,8
• gioco (in mm): 3.1
• corrente di uscita Tipica in prova: IC = 4 ma
(TCST2103)
• corrente di uscita Tipica in prova: IC = 2 ma (TCST2202)
• corrente di uscita Tipica in prova: IC = 0,5 ma (TCST2300)
• filtro di blocco luce diurna
• lunghezza Wavelength: 950 nm
• saldatura senza piombo (Pb) rilasciata
• tipo di rilevatore: Fototransistor
• dimensioni (L x P x a in mm): 24,5 x 6,3 x 10,8
• gioco (in mm): 3.1
• corrente di uscita Tipica in prova: IC = 4 ma
(TCST2103)
• corrente di uscita Tipica in prova: IC = 2 ma (TCST2202)
• corrente di uscita Tipica in prova: IC = 0,5 ma (TCST2300)
• filtro di blocco luce diurna
• lunghezza Wavelength: 950 nm
• saldatura senza piombo (Pb) rilasciata
Applicazioni:
• interruttore Ottico
• interruttore fotografico
Contatore •
• Codificatore
• interruttore fotografico
Contatore •
• Codificatore
Sensori ottici a taglio, Vishay
Specifiche
Attributo | Valore |
|---|---|
| Uscita | Fototransistor |
| Numero di canali | 1 |
| Tempo di salita | 10µs |
| Tempo di caduta | 8µs |
| Tipo di montaggio | Montaggio con foro passante |
| Tipo di package | Piombato |
| Numero di pin | 4 |
| Dimensioni | 24.5 x 6.3 x 10.8mm |
| Altezza | 10.8mm |
| Lunghezza | 24.5mm |
| Massima temperatura operativa | +85°C |
| Minima temperatura operativa | -55°C |
| Larghezza | 6.3mm |
| Range di temperatura operativa | -55 → +85°C |
