- Codice RS:
- 146-5710
- Codice costruttore:
- LNK305DN
- Costruttore:
- Power Integrations
Prodotto non a stock - in consegna appena disponibile
Aggiunto
Prezzo per Cadauno (in una stecca da 100)
0,616 €
(IVA esclusa)
0,752 €
(IVA inclusa)
Unità | Per unità | Per stecca* |
100 + | 0,616 € | 61,60 € |
*prezzo indicativo |
- Codice RS:
- 146-5710
- Codice costruttore:
- LNK305DN
- Costruttore:
- Power Integrations
Documentazione Tecnica
Normative
Dettagli prodotto

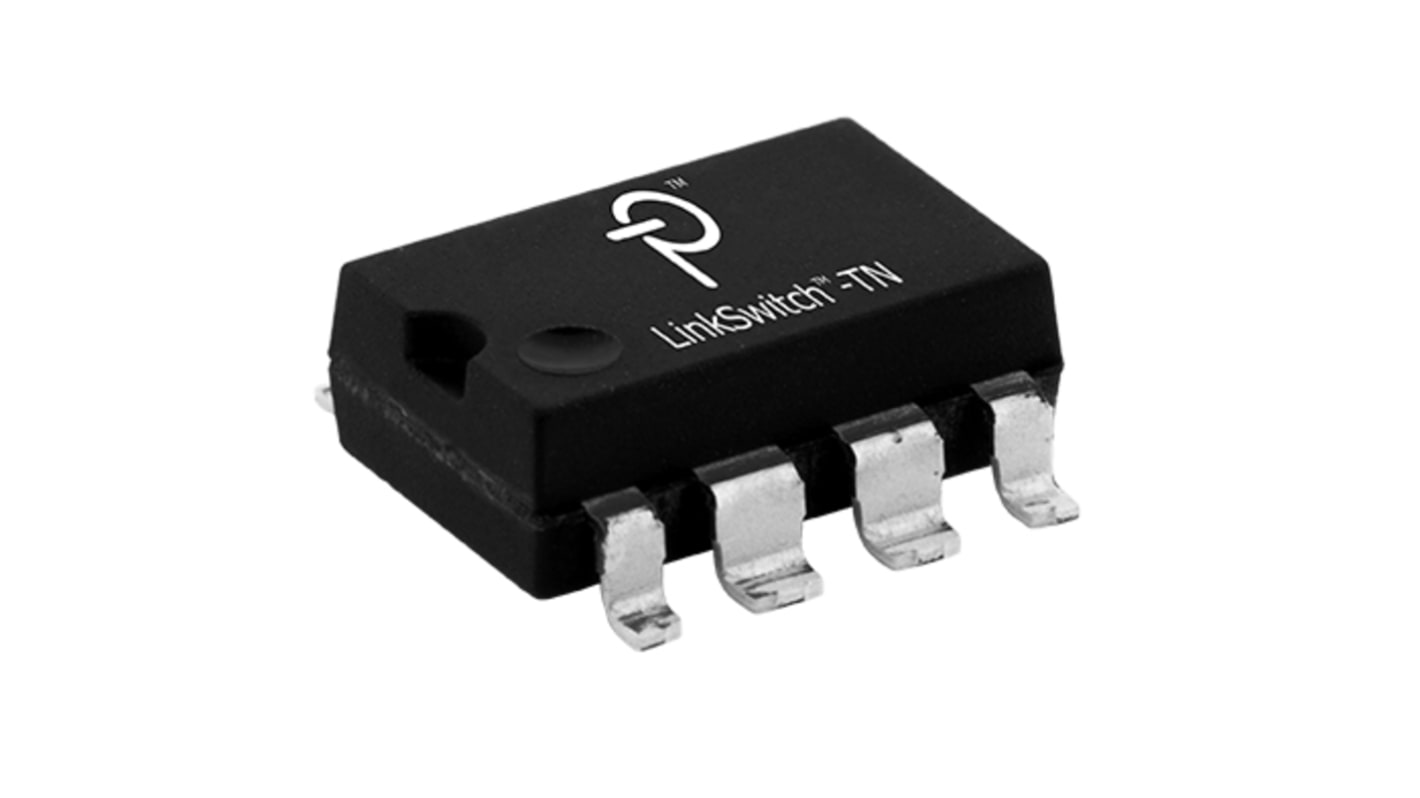

LinkSwitch-TN, Power Integrations
Famiglia LinkSwitch-TN di ricambi per alimentatori passivi non isolati, c.a.-c.c. a bassissima potenza.
Potenza MOSFET interno 700 V
Ad alimentazione autonoma
Controllo ON/OFF
Spegnimento termico a isteresi
Limitazione di potenza
Distorsione di frequenza per ridurre le emissioni EMI
Basso consumo di energia in assenza di carico/standby EcoSmart
Ad alimentazione autonoma
Controllo ON/OFF
Spegnimento termico a isteresi
Limitazione di potenza
Distorsione di frequenza per ridurre le emissioni EMI
Basso consumo di energia in assenza di carico/standby EcoSmart
LinkSwitch-TN è stato progettato appositamente per sostituire tutti gli alimentatori lineari e alimentati da condensatore (limitatore capacitivo) non isolati nella gamma di corrente di uscita di 360 mA allo stesso costo di sistema ma con prestazioni ed efficienza energetica molto più elevate. I dispositivi LinkSwitch-TN integrano un MOSFET di potenza da 700 V, oscillatore, semplice schema di controllo on/off, una sorgente di corrente commutata ad alta tensione, jitter della frequenza, limite di corrente ciclo per ciclo e circuiti di spegnimento termico su un IC monolitico.
Tolleranze ridotte e trascurabile variazione della temperatura
Sovraccarico termico a livello di sistema, cortocircuiti in uscita e protezione ad anello aperto
Supporta le topologie buck, buck-boost e flyback
Eccellente regolazione del carico e della linea anche con configurazione tipica
Lelevata larghezza di banda consente un'accensione rapida senza overshoot
Il funzionamento con limite di corrente rifiuta il ripple di linea
Limite di corrente e protezione termica a isteresi integrati
Sovraccarico termico a livello di sistema, cortocircuiti in uscita e protezione ad anello aperto
Supporta le topologie buck, buck-boost e flyback
Eccellente regolazione del carico e della linea anche con configurazione tipica
Lelevata larghezza di banda consente un'accensione rapida senza overshoot
Il funzionamento con limite di corrente rifiuta il ripple di linea
Limite di corrente e protezione termica a isteresi integrati
Regolatori switching di tensione, Power Integrations
Specifiche
Attributo | Valore |
---|---|
Power Switch Type | Off-line |
Topologia dell'interruttore di alimentazione | Low side |
Resistenza di commutazione | 22.1Ω |
Corrente di funzionamento massima | 280mA |
Numero di uscite | 1 |
Funzioni di protezione | Corto circuito |
Tipo di montaggio | Montaggio superficiale |
Tipo di package | SOC |
Numero pin | 8 |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -40 °C |
Dimensioni | 4.9 x 3.9 x 1.5mm |
Serie | LNK305 |
- Codice RS:
- 146-5710
- Codice costruttore:
- LNK305DN
- Costruttore:
- Power Integrations
