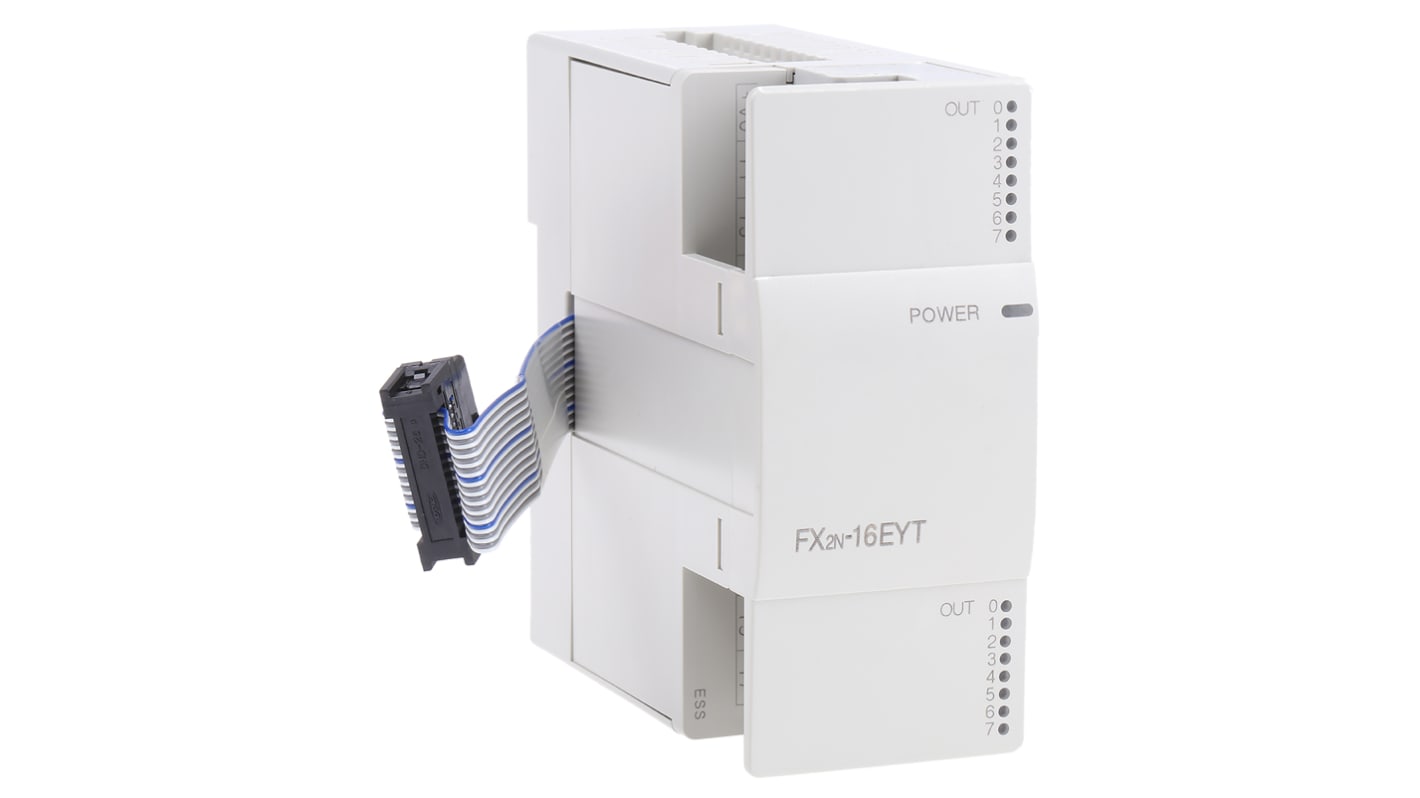

Modulo I/O PLC Mitsubishi Electric, serie FX2N Series per uso con Serie FX2N, Analogico

Sono disponibili in dimensioni di 8 o 16 punti di ingresso o uscita. Si collegano direttamente all'estremità destra dell'unità di base o dell'unità di espansione (vedere unità di espansione digitale di seguito), che fornisce alimentazione. I blocchi di ingresso sono optoisolati, sink da 24Vdc o source selezionabili per adattarsi a sensori NPN o PNP, e i blocchi di uscita sono disponibili con uscite a relè o a transistor. Il numero di blocchi che possono essere aggiunti dipende da una serie di fattori. Tuttavia, come guida, con il FX1N, è possibile aggiungere blocchi fino a 32 i/O. Un'ulteriore espansione (di FX1N e FX2N) si ottiene aggiungendo un'unità di espansione (vedere 2 di seguito), che a sua volta può essere ulteriormente ampliata aggiungendo altri Blocchi di espansione. Con il FX2N, il numero di i/o che è possibile aggiungere dipende dalle dimensioni dell'unità base. Per 16 e 32 unità base i/o FX2N e 32 unità di espansione i/o, è possibile aggiungere fino a 32 ingressi, o 24 uscite, o (ad esempio) 24 ingressi e 8 uscite. Per unità base ed espansione più grandi, è possibile aggiungere fino a 64 ingressi, o 48 uscite, o (ad esempio) 32 ingressi e 24 uscite. Per i dettagli completi sulla configurazione e le limitazioni, fare riferimento ai manuali hardware FX1N e FX2N.

Moduli supplementari per PLC FX1S, FX1N e FX2N Mitsubishi

I prodotti in questa gamma possono essere utilizzati con PLC FX1S, FX1N e FX2N, se non diversamente specificato. Tutti possono essere montati su guida DIN, hanno un'altezza di 90 mm e una profondità di 87 mm. La larghezza è variabile ed è contenuta nella tabella di seguito.

Tutti i prodotti seguenti, ad eccezione della prolunga, si collegano direttamente all'estremità destra dell'unità, del blocco o del modulo precedenti mediante il cavo integrato corto.
