ST TZRING S

Adatto per l'uso con la gamma completa di raccordi per tubi Triple-Lok svasati e con tubi idraulici

La guaina Triple Lok Parker è una parte di raccordo per tubi con capacità ad alta temperatura e alta pressione, il che la rende una soluzione affidabile per le applicazioni idrauliche.

Prestazioni migliorate
Design robusto

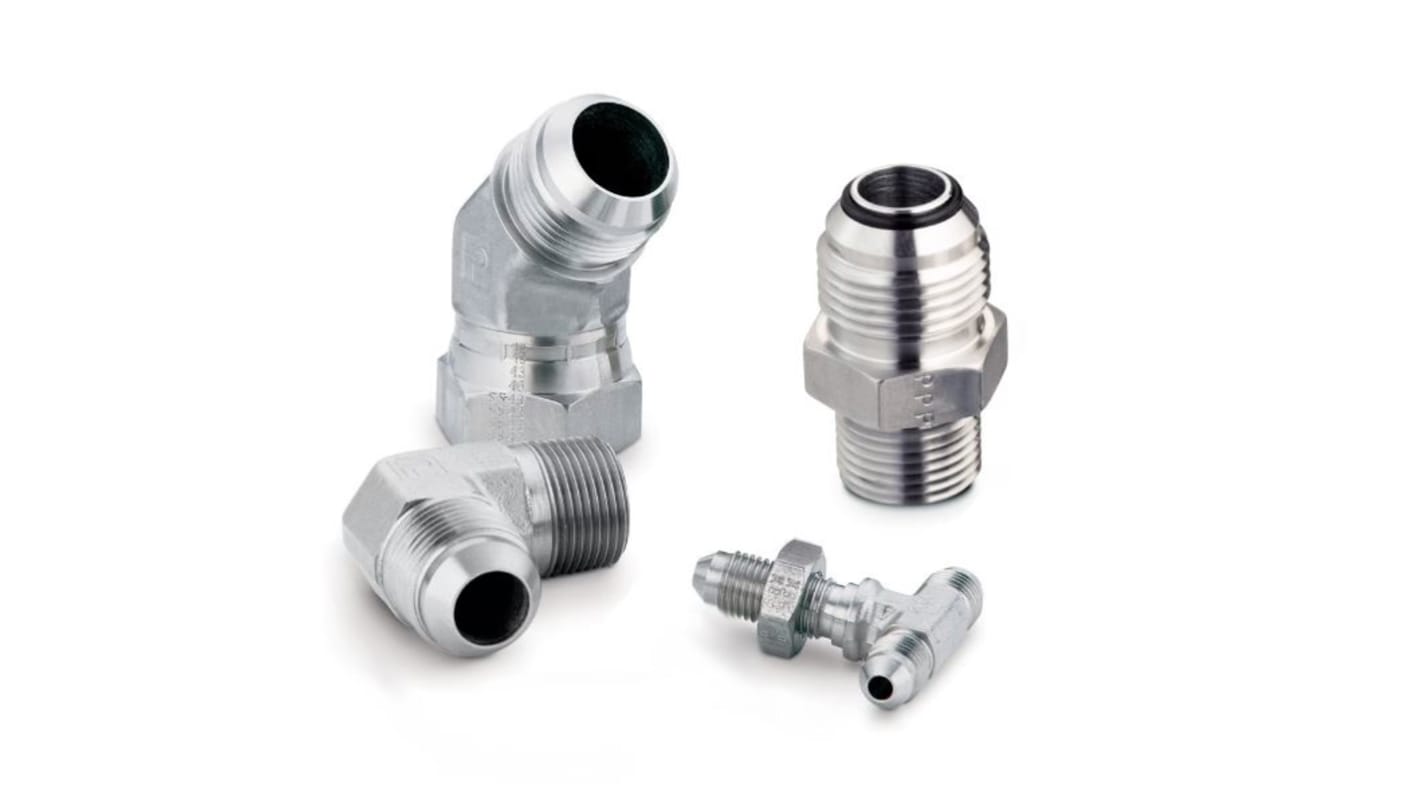

Raccordi per tubi svasati

I raccordi svasati da 37° Triple-Lok sono da usarsi con i tubi metrici. La loro semplicità, compattezza e facilità di montaggio ne hanno diffuso ampiamente l'uso in applicazioni in cui il controllo del movimento avviene ricorrendo alla forza dei liquidi. I raccordi in acciaio sono ideali per applicazioni a bassa e media pressione, con valore massimo di pressione nominale non superiore ai 350 bar ed hanno una temperatura d'esercizio variabile da -40°C a +120°C. Linea essenziale. La morsa degli attrezzi per svasatura ed i relativi perni (disponibili separatamente) creano una "guarnizione" e trattengono i liquidi sotto pressione all'interno dell'impianto. L'estremità del tubo è svasata di 37° ed è fissata fra il becco di raccordo ed il manicotto su cui viene stretto il dado. Ciò assicura un punto di tenuta efficace fra il becco di raccordo e la svasatura del tubo. Il raccordo Triple-Lok Parker consiste in tre componenti: il corpo di raccordo, il dado ed il manicotto. Per quanto riguarda i raccordi in acciaio, si raccomanda l'uso di tubi in acciaio a collegamento diretto conformi allo standard DIN 2391/C.
