Accessori per strumenti di sviluppo STMicroelectronics AEK-CON-SENSOR1, Schede Discovery per MCU SPC5 e schede sensore
- Codice RS:
- 217-3781
- Codice costruttore:
- AEK-CON-SENSOR1
- Costruttore:
- STMicroelectronics
19 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
32,90 €
(IVA esclusa)
40,14 €
(IVA inclusa)
Unità | Per unità |
1 + | 32,90 € |
- Codice RS:
- 217-3781
- Codice costruttore:
- AEK-CON-SENSOR1
- Costruttore:
- STMicroelectronics
Documentazione Tecnica
Normative
Dettagli prodotto

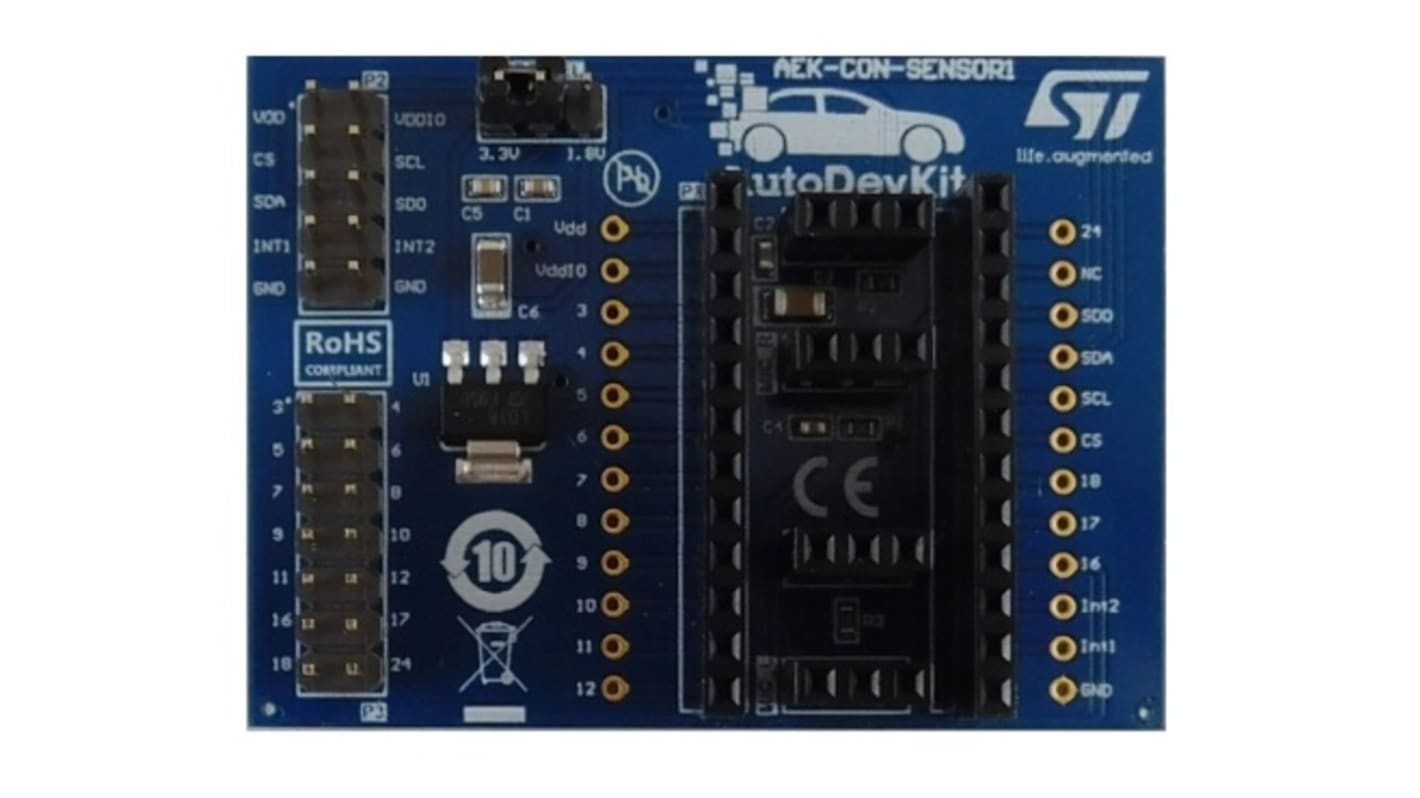

Scheda connettore per schede di scoperta MCU SPC5 e schede sensore MEMS in connettore femmina DIL 24
La scheda connettore AEK-CON-SENSOR1 è progettata per interfacciare schede sensore MEMS in connettore femmina DIL 24 a una scheda di scoperta MCU SPC5 come la scheda AEK-MCU-C4MLIT1 che ospita un MCU per uso automobilistico della famiglia SPC58EC80E5 Chorus con 4 MB di memoria flash.
La scheda connettore include un regolatore di tensione LDO da 1,8 V per alimentare le schede MEMS.
Due connettori maschio a striscia consentono il collegamento dell'AEK-MCU-C4MLIT1: quello principale (5 x 2) viene utilizzato per l'alimentazione, l'interfaccia SPI e l'interruzione del segnale, mentre il secondo (7 x 2) viene utilizzato per i collegamenti GPIO opzionali a seconda della scheda del sensore MEMS.
Per il collegamento della scheda sensore MEMS, vengono utilizzati tre connettori femmina a striscia: quello principale (12 x 2) ospita i sensori MEMS nel connettore femmina DIL 24, mentre gli altri due (3 x 2) ospitano microfoni digitali.
La scheda connettore include un regolatore di tensione LDO da 1,8 V per alimentare le schede MEMS.
Due connettori maschio a striscia consentono il collegamento dell'AEK-MCU-C4MLIT1: quello principale (5 x 2) viene utilizzato per l'alimentazione, l'interfaccia SPI e l'interruzione del segnale, mentre il secondo (7 x 2) viene utilizzato per i collegamenti GPIO opzionali a seconda della scheda del sensore MEMS.
Per il collegamento della scheda sensore MEMS, vengono utilizzati tre connettori femmina a striscia: quello principale (12 x 2) ospita i sensori MEMS nel connettore femmina DIL 24, mentre gli altri due (3 x 2) ospitano microfoni digitali.
Caratteristiche principali
Collega la scheda di rilevamento MCU AEK-MCU-C4MLIT1 alle schede sensore MEMS in un connettore femmina DIL 24
Supporta diversi sensori: microfoni digitali, accelerometri 2D e 3D, inclinometri
Ospita un regolatore di tensione LDO da 1,8 V per alimentazione scheda MEMS
Dimensioni compatte: 56 mm x 41 mm
Conforme a WEEE e RoHS
Incluso nell'iniziativa AutoDevKit
Supporta diversi sensori: microfoni digitali, accelerometri 2D e 3D, inclinometri
Ospita un regolatore di tensione LDO da 1,8 V per alimentazione scheda MEMS
Dimensioni compatte: 56 mm x 41 mm
Conforme a WEEE e RoHS
Incluso nell'iniziativa AutoDevKit
Specifiche
Attributo | Valore |
---|---|
Utilizzabile con | Schede Discovery per MCU SPC5 e schede sensore MEMS |
