Accessori per strumenti di sviluppo M5Stack U105, Conduttore M5, M5StickC, M5StickV

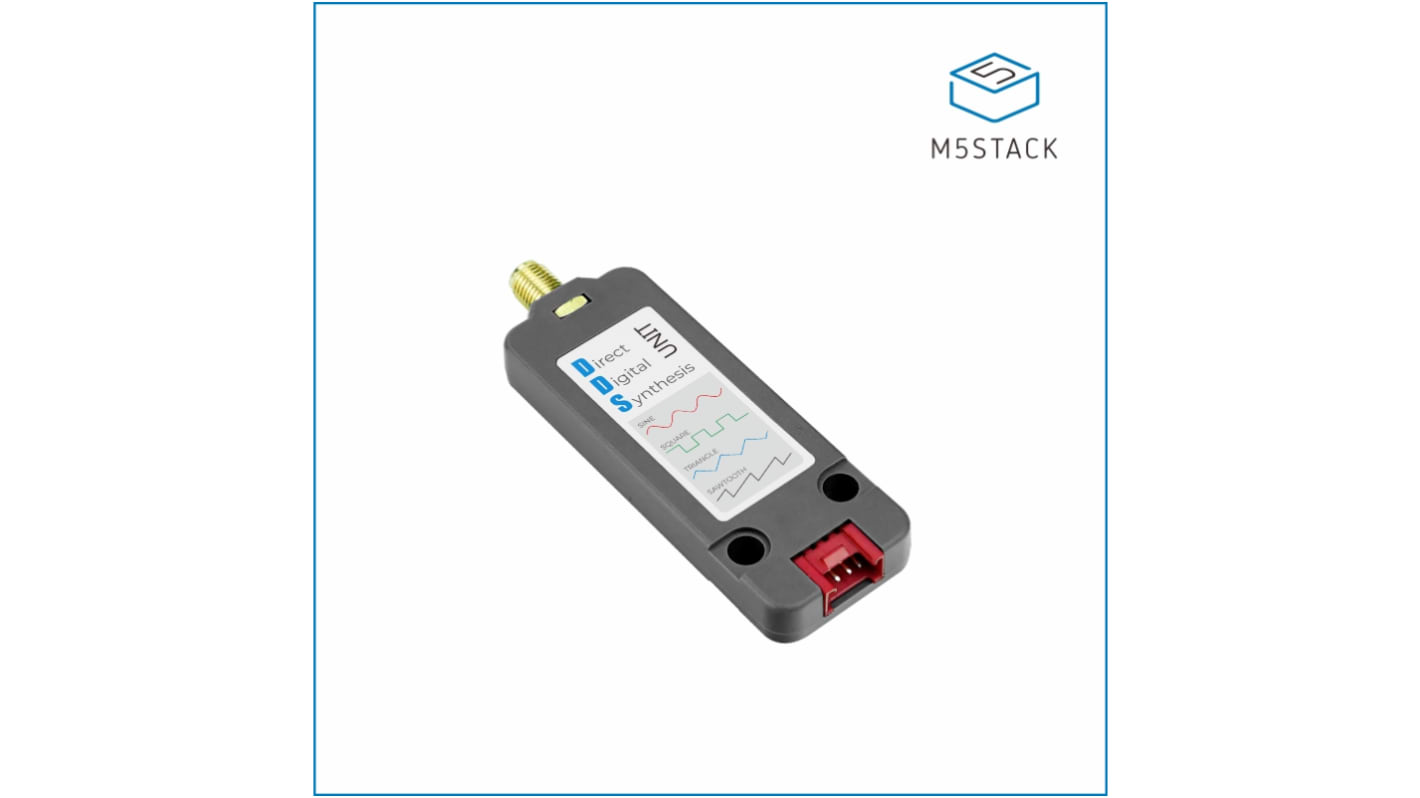

Il DDS M5Stack è un'unità sorgente di segnale. Utilizza il generatore di forme d'onda programmabile AD9833 + microcontrollore STM32F0. Basato sull'interfaccia di comunicazione I2C (addr:0x31), è in grado di controllare facilmente la sorgente del segnale per emettere più forme d'onda (onda sinusoidale, onda triangolare, uscita a onda quadra, onda a dente di sega, ampiezza di uscita del segnale 0-0,6V) e regolare la frequenza e la fase.

Frequenza e fase programmabili digitali
Ampiezza di uscita del segnale 0-0,6V
Sine wav e/Triangle wav e/Square wav e/Sawtooth wav e (f ixed f requency : 13,6KHz)/DC output
Gamma di frequenza uscita f: Da 0MHz a 1MHz (10MHz in base al clock di frequenza di riferimento)
risoluzione frequenza 28bit f.
risoluzione di fase 11bit
