Keysight Technologies 16034G per E4980A/AL, E4981A, E4990A, E5061B-3L3/3L4/3L5 CON OPZIONE 005

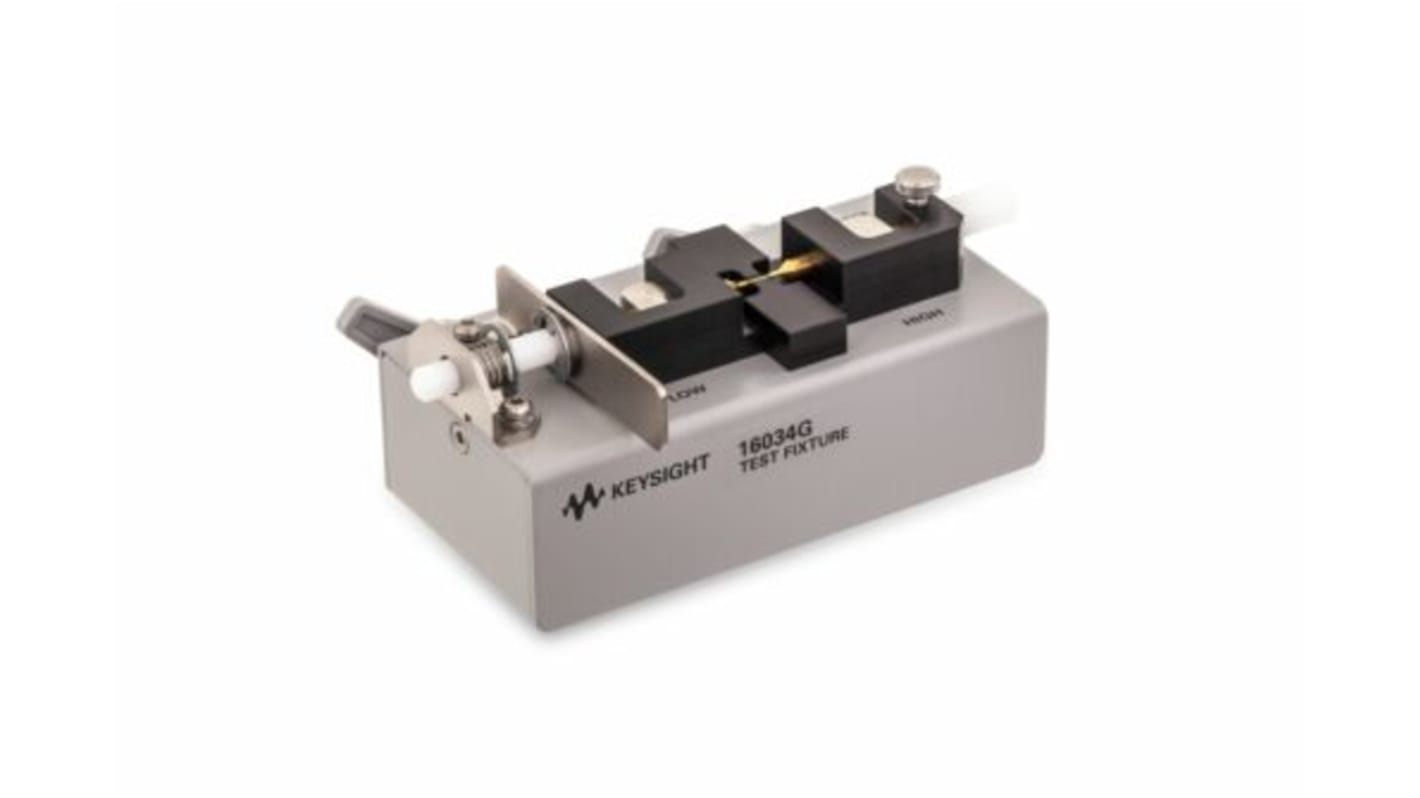

Il Keysight Technologies 16034G questo dispositivo di test è stato progettato per valutazioni di impedenza SMD. La dimensione minima SMD che questo dispositivo è adatto per valutare è 0,6 (L) x 0,3 (W) [mm]. Si consiglia di aprire e cortocircuitare le compensazioni prima della misurazione. Quando la misurazione è superiore a 3 MHz, si consiglia anche la compensazione del carico. La compensazione dell'apertura viene eseguita separando gli elettrodi alto e basso l'uno dall'altro.

La dimensione di separazione deve essere equivalente alla larghezza del DUT
La compensazione breve viene eseguita mettendo gli elettrodi alto e basso a contatto tra loro
La compensazione del carico viene eseguita utilizzando la resistenza di chip SMD da 100 Ω fornita
Dopo aver eseguito compensazioni di apertura, corto e carico, il DUT viene inserito nell'attrezzatura di prova
