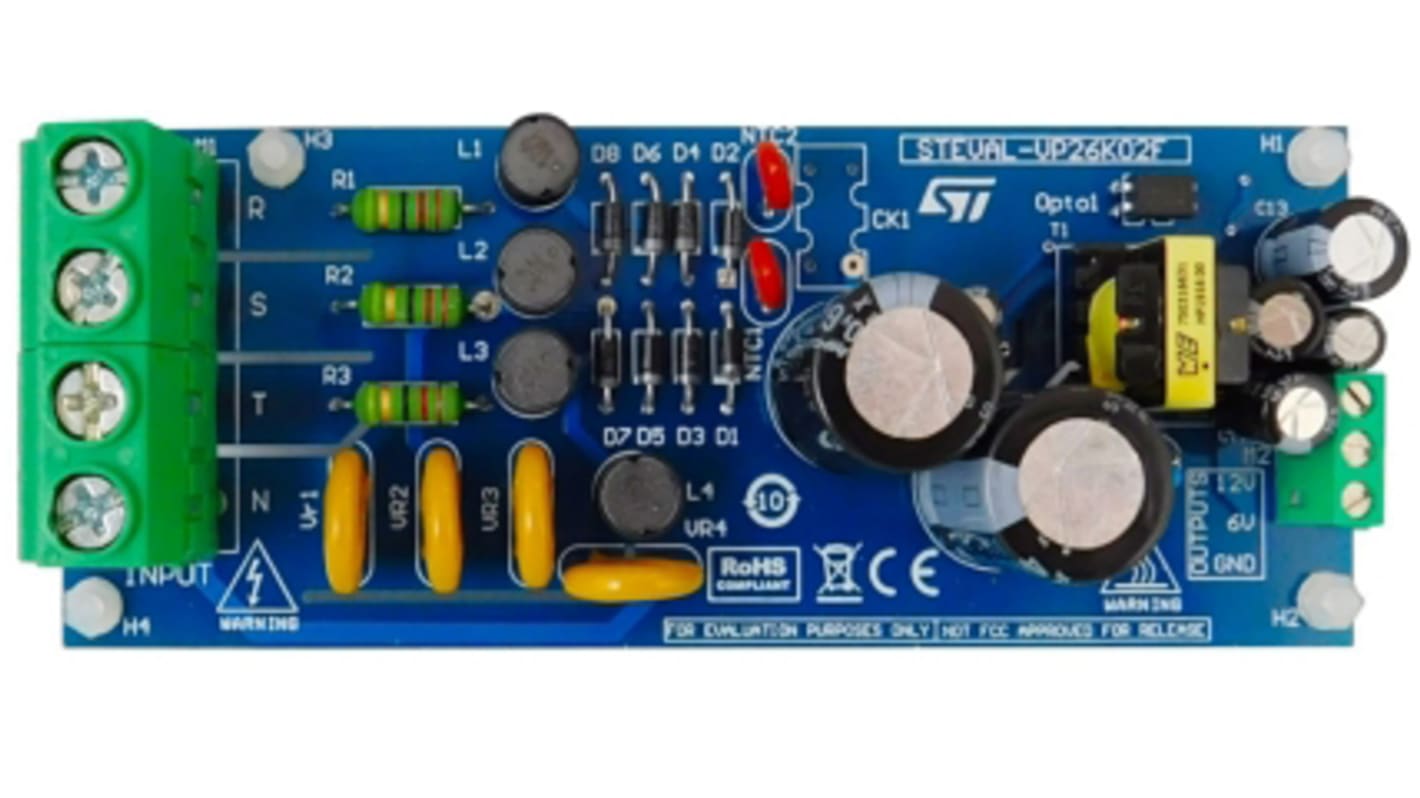

Scheda di valutazione Convertitore flyback Isolated SSR Flyback STEVAL-VP26K02F

La scheda di valutazione STEVAL-VP26K02F implementa un flyback SSR isolato a doppia uscita progettato specificamente per fornire sistemi di contatori intelligenti e PLC.
La scheda di valutazione è stata sviluppata utilizzando il convertitore offline ad alta tensione VIPER267KDTR, dotato di una sezione di potenza resistente a valanga da 1050 V, funzionamento PWM a 60 kHz con jitter di frequenza per EMI inferiori, limitazione di corrente con set point fisso da 700 ma, soft start a bordo scheda, riavvio automatico sicuro dopo guasto e bassa potenza di standby.
L'alimentatore fornisce 12 V a 700 mArm (Peak da 1 A) al modem di linea di alimentazione (PLM) e ai circuiti analogici e 6 V a 200 ma per alimentare i circuiti digitali e altre parti a bassa tensione.
L'alimentatore è progettato per funzionare su una rete di ingresso trifase da 50 a 290 V CA, ma può anche essere collegato a una rete monofase da 85 a 500 V CA.

Doppia tensione di uscita: 12 V a 0,7 Arms (Peak da 1 A) e 6 V a 200 ma
Regolazione laterale secondaria (SSR)
Gamma estesa di tensioni di ingresso CA: Da 85 a 500 V CA
