per Strata per controllare NCL30160 e telemetria monitor Strata Enabled NCL30160 1A LED Driver NCL30160

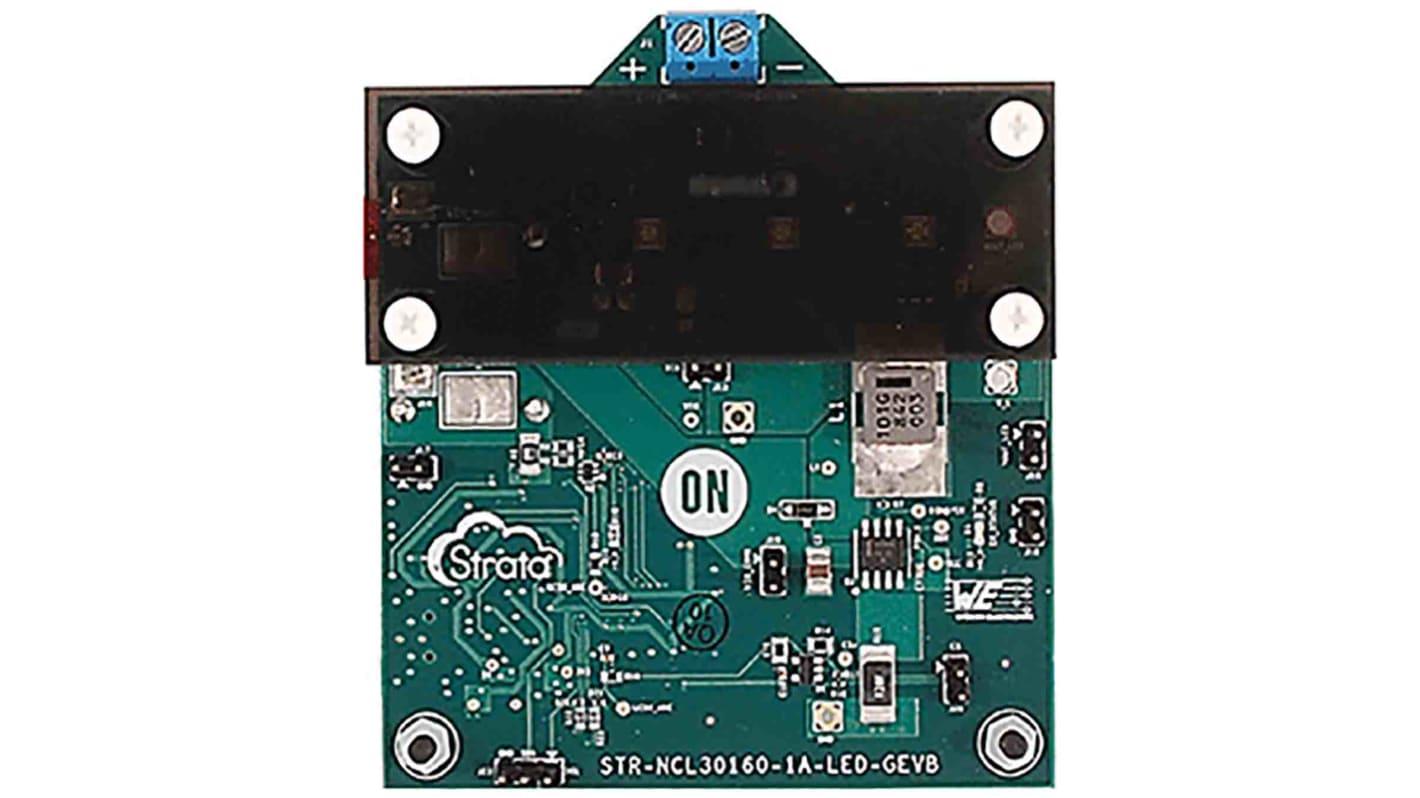

L'ON Semiconductor Str-NCL30160-1A-LED-GEVB fornisce una scheda di valutazione per il driver LED NCL30160 1A utilizzando Strata Developer Studio. NCL30160 è un driver step-down a corrente costante e isteresi NFET per LED ad alta potenza che offre una risposta rapida ai transienti di carico, regolazione LED PWM, corrente LED programmabile con resistenza, protezione LED in cortocircuito, blocco di sicurezza contro sottotensione e spegnimento termico in un contenitore SOIC-8. Questa scheda di valutazione viene utilizzata con Strata per controllare NCL30160 e monitorare la telemetria, come tensione/corrente di ingresso, tensione/corrente LED e temperatura.

MOSFET 1A/50mO integrato
Intervallo VIN da 6,3 V a 40V
Protezione di spegnimento LED in cortocircuito
Frequenza di commutazione fino a 1,4 MHz
Non è richiesta alcuna compensazione del circuito di controllo
Corrente LED regolabile
Luminosità a pin singolo e controllo di attivazione/disattivazione tramite PWM
Supporta condensatori di uscita interamente ceramici e uscita senza condensatore
Protezione con spegnimento termico
In grado di funzionare al 100% con ciclo di lavoro
Dispositivo senza piombo
