- Codice RS:
- 169-8737P
- Codice costruttore:

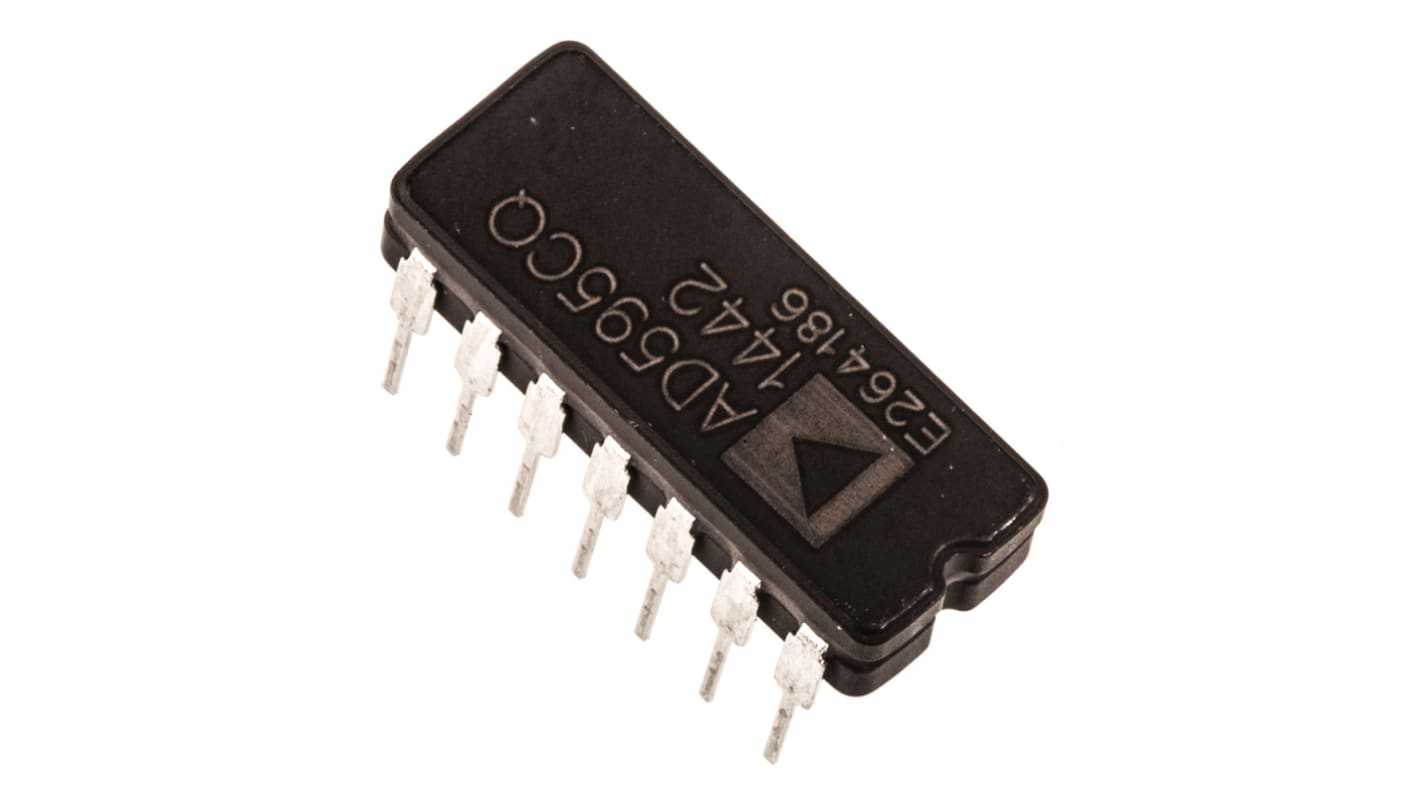

- AD595CQ
- Costruttore:
- Analog Devices
Esplora la categoria
Prodotto discontinuato
- Codice RS:
- 169-8737P
- Codice costruttore:
- AD595CQ
- Costruttore:
- Analog Devices
Normative
Non conforme
Dettagli prodotto
Amplificatori per termocoppia AD595...AD597, Analog Devices
Gli amplificatori per termocoppia tipo J/K serie AD594/595/596/597 sono la combinazione di un amplificatore per strumentazione e un compensatore con giunzione a freddo per termocoppia, in grado di fornire un'uscita di 10 mV/°C.
AD594 per termocoppie tipo J, ottimizzato per temperature d'esercizio da 0 a 50 °C
AD595 per termocoppie tipo K, ottimizzato per temperature d'esercizio da 0 a 50 °C
AD596 per termocoppie tipo J, ottimizzato per temperature d'esercizio da 25 a 100 °C
AD597 per termocoppie tipo K, ottimizzato per temperature d'esercizio da 25 a 100 °C
Tutte le versioni sono caratterizzate da un intervallo di misurazione pari alla gamma completa del relativo tipo di termocoppia.
AD594 per termocoppie tipo J, ottimizzato per temperature d'esercizio da 0 a 50 °C
AD595 per termocoppie tipo K, ottimizzato per temperature d'esercizio da 0 a 50 °C
AD596 per termocoppie tipo J, ottimizzato per temperature d'esercizio da 25 a 100 °C
AD597 per termocoppie tipo K, ottimizzato per temperature d'esercizio da 25 a 100 °C
Tutte le versioni sono caratterizzate da un intervallo di misurazione pari alla gamma completa del relativo tipo di termocoppia.
Amplificatori termocoppia
Specifiche
Attributo | Valore |
Tipo di alimentazione | Doppio, singolo |
Tipo di package | CDIP |
Tipo di montaggio | Su foro |
Tensione di alimentazione singola tipica | 5 V |
Numero pin | 14 |
Tensione di alimentazione duale tipica | ±15V |
Rail to Rail | No |
Minima temperatura operativa | -55 °C |
Massima temperatura operativa | +125 °C |
Guadagno in larghezza di banda tipico | 15kHz |
Lunghezza | 19.55mm |
Larghezza | 6.6mm |
Altezza | 3.76mm |
Dimensioni | 19.55 x 6.6 x 3.76mm |
Prodotto discontinuato
