Monitor shunt di corrente, alimentazione singola, 2 canali per chip, 16 Pin, SOIC, Differenziale
- Codice RS:
- 901-3973
- Codice costruttore:
- Si8920BD-IS
- Costruttore:
- Silicon Labs
Prodotto discontinuato
- Codice RS:
- 901-3973
- Codice costruttore:
- Si8920BD-IS
- Costruttore:
- Silicon Labs
Documentazione Tecnica
Normative
- Paese di origine:
- TW
Dettagli prodotto

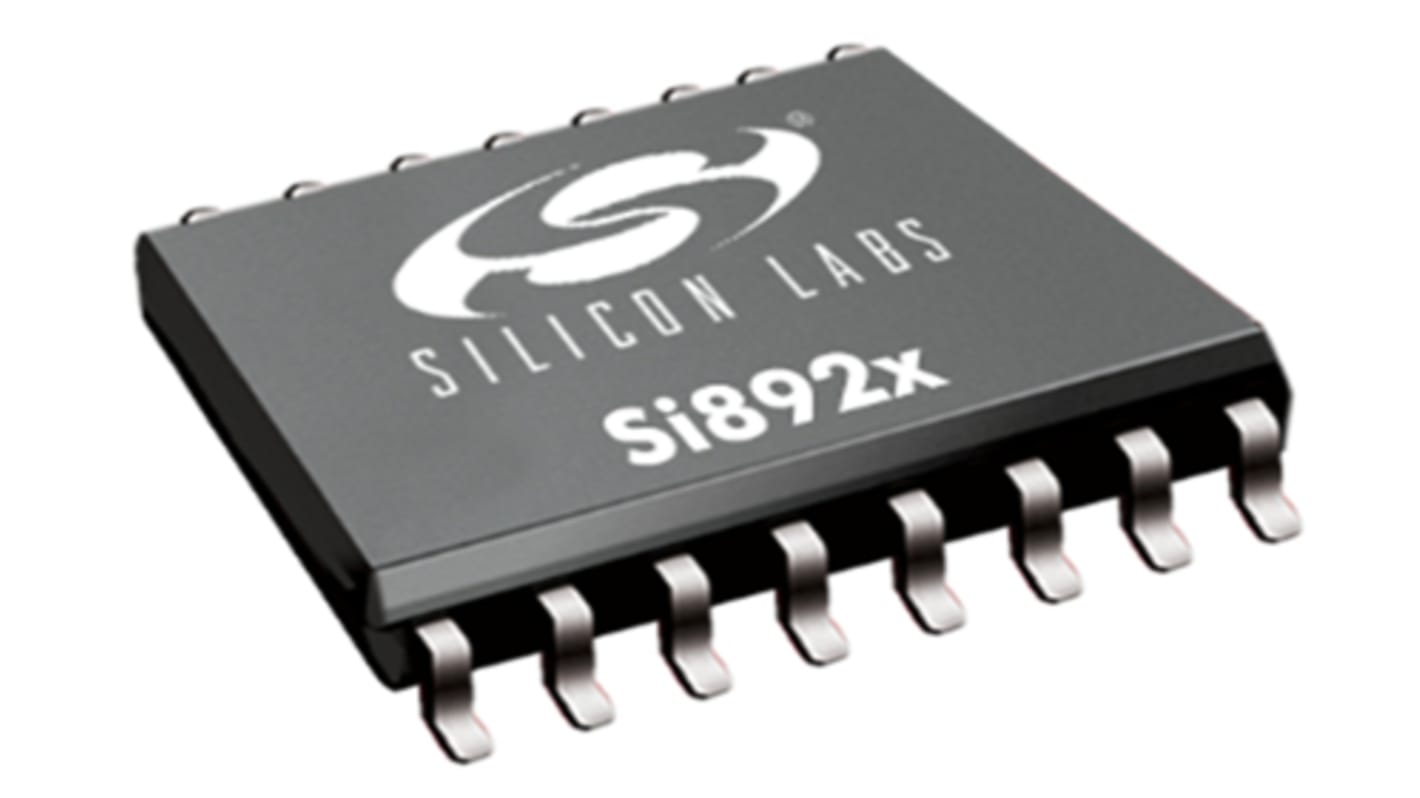

Amplificatore isolato Si8920 per misurazione di shunt di corrente
The Si8920 is a galvanically isolated analogue amplifier. Their low voltage and differential input is ideal for measuring voltage across a current shunt resistor or for any place where a sensor must be isolated from the control system.
Output is a differential analogue signal amplified by either 8.1x or 16.2x. The very low signal delay allows control systems to respond quickly to fault conditions or changes in load. Low offset and gain drift ensure that accuracy is maintained over the entire operating temperature range.
High common mode transient immunity means that the Si8920 will deliver accurate measurements even in the presence of high power switching like would be found in a motor drive system or inverter.
To help evaluate the Si8920 there is a dedicated development kit available - SI8920ISO-KIT (RS 9026806). It is populated with the Si8920BC-IP and enables quick connection to a shunt resistor.
Output is a differential analogue signal amplified by either 8.1x or 16.2x. The very low signal delay allows control systems to respond quickly to fault conditions or changes in load. Low offset and gain drift ensure that accuracy is maintained over the entire operating temperature range.
High common mode transient immunity means that the Si8920 will deliver accurate measurements even in the presence of high power switching like would be found in a motor drive system or inverter.
To help evaluate the Si8920 there is a dedicated development kit available - SI8920ISO-KIT (RS 9026806). It is populated with the Si8920BC-IP and enables quick connection to a shunt resistor.
Il dispositivo Si8920 è disponibile in 4 varianti:
Si8920AC-IP (RS 901-3967) con una gamma d'ingresso di ±100 mV in un contenitore ad ali di gabbiano DIP-8
Si8920BC-IP (RS 901-3976) con una gamma d'ingresso di ±200 mV in un contenitore ad ali di gabbiano DIP-8
Si8920AD-IS (RS 901-3979) con una gamma d'ingresso di ±100 mV in un contenitore SOIC-16
Si8920BD-IS (RS 901-3973) con una gamma d'ingresso di ±200 mV in un contenitore SOIC-16
Si8920AC-IP (RS 901-3967) con una gamma d'ingresso di ±100 mV in un contenitore ad ali di gabbiano DIP-8
Si8920BC-IP (RS 901-3976) con una gamma d'ingresso di ±200 mV in un contenitore ad ali di gabbiano DIP-8
Si8920AD-IS (RS 901-3979) con una gamma d'ingresso di ±100 mV in un contenitore SOIC-16
Si8920BD-IS (RS 901-3973) con una gamma d'ingresso di ±200 mV in un contenitore SOIC-16
Gli amplificatori per il rilevamento della corrente hanno un'uscita di tensione che è proporzionale alla caduta di tensione su una resistenza con valore molto basso, in genere in una guida di alimentazione a corrente elevata. Pertanto, misurano il flusso di corrente in quella guida di alimentazione.
Specifiche
Attributo | Valore |
---|---|
Tipo di alimentazione | Singolo |
Tensione di alimentazione singola tipica | 3 → 5,5 V |
Numero di canali per chip | 2 |
Tipo di uscita | Differenziale |
Corrente di alimentazione massima | 5,5 mA |
Tipo di montaggio | Montaggio superficiale |
Tipo di package | SOIC |
Numero pin | 16 |
Dimensioni | 10.3 x 7.5 x 2.35mm |
Altezza | 2.35mm |
Lunghezza | 10.3mm |
Tensione di alimentazione operativa massima | 5,5 V |
Larghezza | 7.5mm |
Massima temperatura operativa | +125 °C |
Tensione di alimentazione operativa minima | 3 V |
Minima temperatura operativa | -40 °C |
