Misuratore di potenza, Teledyne LeCroy
- Codice RS:
- 245-5568
- Codice costruttore:
- T3PM1100
- Costruttore:
- Teledyne LeCroy
12 Disponibile per la consegna entro 2 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
2.455,00 €
(IVA esclusa)
2.995,10 €
(IVA inclusa)
Unità | Per unità |
---|---|
1 + | 2.455,00 € |
- Codice RS:
- 245-5568
- Codice costruttore:
- T3PM1100
- Costruttore:
- Teledyne LeCroy
Documentazione Tecnica
Normative
- Paese di origine:
- TW
Dettagli prodotto

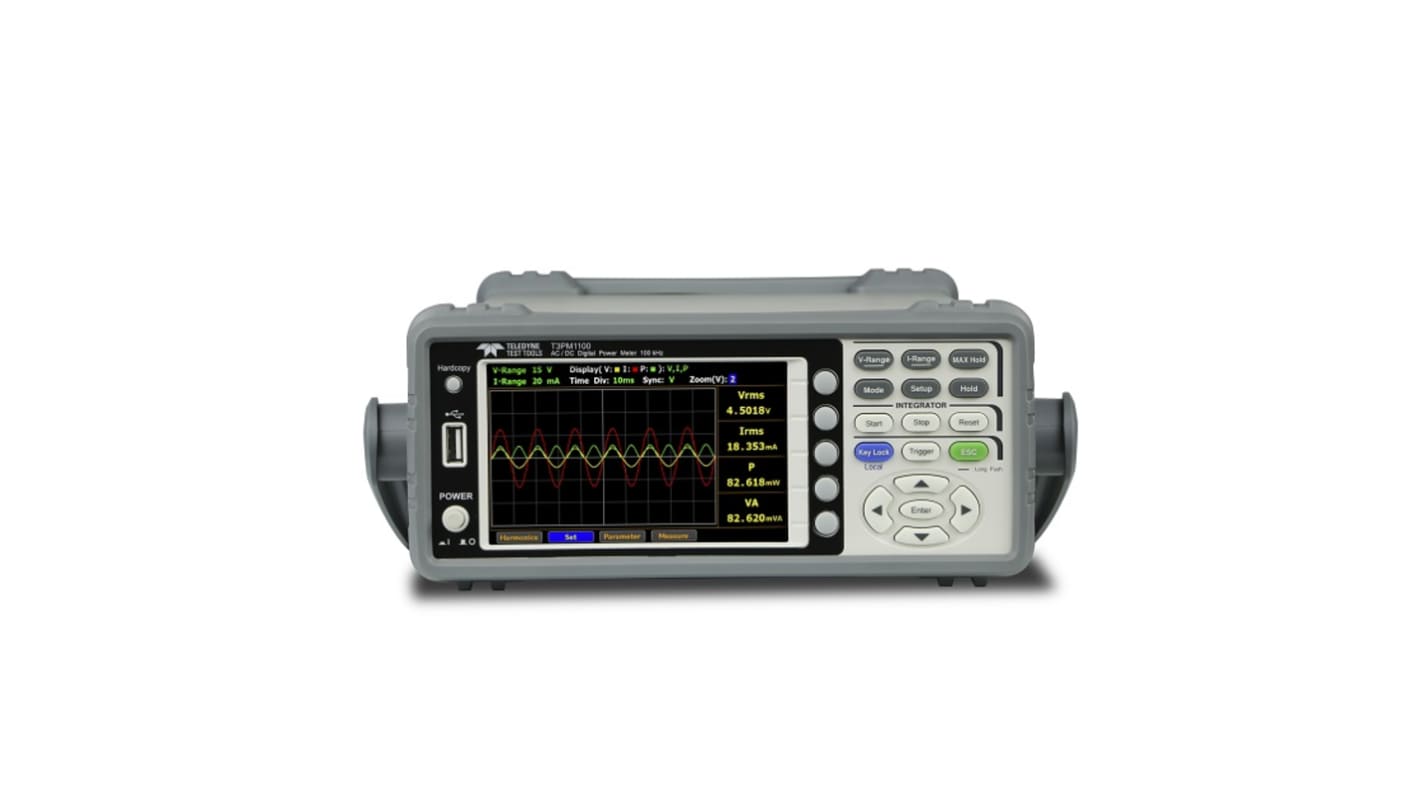

Digital Power Meter monofase c.a./c.c. Teledyne LeCroy
Teledyne Test Tools T3PM1100 è un misuratore Digital Power per la misurazione di potenza c.a. monofase (1P/2W). Il modello T3PM1100 offre una larghezza di banda di prova c.c. di 0,1 Hz ∼ 100 kHz, ADC a 16 bit e una velocità di campionamento di 300 kHz. Il modello T3PM1100 è dotato di un display LCD TFT da 5" con un display di misurazione a cifra intera. Inoltre, è dotato di opzioni per visualizzare la forma d'onda (tensione/corrente/potenza), la funzione di misurazione dell'integrazione, la misurazione delle armoniche e l'analisi di ogni ordine (conforme ai requisiti di misurazione delle armoniche IEC 61000-4-7 a 50/60 Hz), terminali di ingresso sensore esterni e varie interfacce di comunicazione per aiutare gli utenti a effettuare misurazioni di potenza comode e accurate. La tensione di ingresso continua nominale di T3PM1100 è 600 V e la corrente di ingresso è 20 A. Il livello di corrente minimo è 5 ma (risoluzione fino a 0,1 μA) e la risoluzione della misurazione di potenza è 0,1 μW. Il fattore di cresta può raggiungere 3 (metà intervallo di misurazione può raggiungere 6 o 6 A) e la capacità di misurazione di tensione/corrente/potenza può raggiungere un livello di lettura ±0,05% ±0,1%. È possibile selezionare diverse modalità di misurazione e offre fino a.
25 parametri rilevanti per la misurazione della potenza. Il modello T3PM1100 può essere utilizzato per misurare il consumo energetico di prodotti generici, nonché per misurare il consumo energetico in standby di dispositivi a bassa potenza che richiedono una maggiore gamma e precisione.
25 parametri rilevanti per la misurazione della potenza. Il modello T3PM1100 può essere utilizzato per misurare il consumo energetico di prodotti generici, nonché per misurare il consumo energetico in standby di dispositivi a bassa potenza che richiedono una maggiore gamma e precisione.
Inoltre, il modello T3PM1100 è dotato di un ricco set di funzioni di misurazione ausiliarie. Le misurazioni ad alta tensione possono essere eseguite utilizzando l'impostazione della velocità VT insieme a un trasformatore di potenziale tensione esterno. Per misurare correnti superiori A 20 A, è possibile utilizzare un trasformatore di corrente (CT) e il
Il tipo di CT determina le impostazioni dello strumento. Quando viene utilizzato il tipo CT di uscita di tensione, la misurazione può essere eseguita attraverso i terminali di ingresso EXT1/EXT2 del sensore di corrente esterno. Quando si utilizza un tipo di uscita di corrente CT, il CT può essere collegato direttamente all'ingresso di corrente
terminal sul pannello posteriore e impostazione dello stato del rapporto TC appropriato nel menu di configurazione del rapporto.
T3PM1100 fornisce interfacce di comunicazione RS-232C, USB (COM virtuale) e LAN per applicazioni di controllo remoto. L'host USB supporta l'acquisizione delle schermate, l'accesso ai dati memorizzati nella memoria interna e l'aggiornamento del firmware.
Il tipo di CT determina le impostazioni dello strumento. Quando viene utilizzato il tipo CT di uscita di tensione, la misurazione può essere eseguita attraverso i terminali di ingresso EXT1/EXT2 del sensore di corrente esterno. Quando si utilizza un tipo di uscita di corrente CT, il CT può essere collegato direttamente all'ingresso di corrente
terminal sul pannello posteriore e impostazione dello stato del rapporto TC appropriato nel menu di configurazione del rapporto.
T3PM1100 fornisce interfacce di comunicazione RS-232C, USB (COM virtuale) e LAN per applicazioni di controllo remoto. L'host USB supporta l'acquisizione delle schermate, l'accesso ai dati memorizzati nella memoria interna e l'aggiornamento del firmware.
Caratteristiche e vantaggi
Larghezza di banda del test di corrente/tensione da 0,1 Hz a 100 kHz
Display LCD TFT a colori da 5"
Due modalità di visualizzazione numerica (1) modalità generale: Visualizza 2 voci di prova principali + 8 voci di prova secondarie (2) modalità semplice: Visualizza i valori di prova di 4 voci di prova principali
Conforme ai requisiti di misurazione delle armoniche IEC 61000-4-7 (50/60 Hz)
La corrente/tensione può essere misurata su un'onda deformata con CF di 3, e il semiintervallo CF può raggiungere 6 o 6 A.
50th ordine di misura e analisi armonica (valore e istogramma)
Display LCD TFT a colori da 5"
Due modalità di visualizzazione numerica (1) modalità generale: Visualizza 2 voci di prova principali + 8 voci di prova secondarie (2) modalità semplice: Visualizza i valori di prova di 4 voci di prova principali
Conforme ai requisiti di misurazione delle armoniche IEC 61000-4-7 (50/60 Hz)
La corrente/tensione può essere misurata su un'onda deformata con CF di 3, e il semiintervallo CF può raggiungere 6 o 6 A.
50th ordine di misura e analisi armonica (valore e istogramma)
Applications
Può essere utilizzato per un'ampia gamma di applicazioni in cui sono richieste misurazioni di corrente o tensione monofase.
Specifiche
Attributo | Valore |
---|---|
Peso | 2.9kg |
Misura assoluta di corrente c.a. massima | 30A ca |
Precisione migliore in tensione c.a. | 0,5% della lettura + 0,1% del livello |
Precisione migliore misure in corrente c.c. | 0,5% della lettura + 0,1% del livello |
Lunghezza | 379mm |
Altezza | 107mm |
Larghezza | 268mm |
