- Codice RS:
- 144-9783
- Codice costruttore:
- 74270033
- Costruttore:
- Wurth Elektronik
6000 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Cadauno (in un sacchetto da 500)
0,466 €
(IVA esclusa)
0,569 €
(IVA inclusa)
Unità | Per unità | Per Borsa* |
500 + | 0,466 € | 233,00 € |
*prezzo indicativo |
- Codice RS:
- 144-9783
- Codice costruttore:
- 74270033
- Costruttore:
- Wurth Elektronik
Documentazione Tecnica
Normative
- Paese di origine:
- TW
Dettagli prodotto

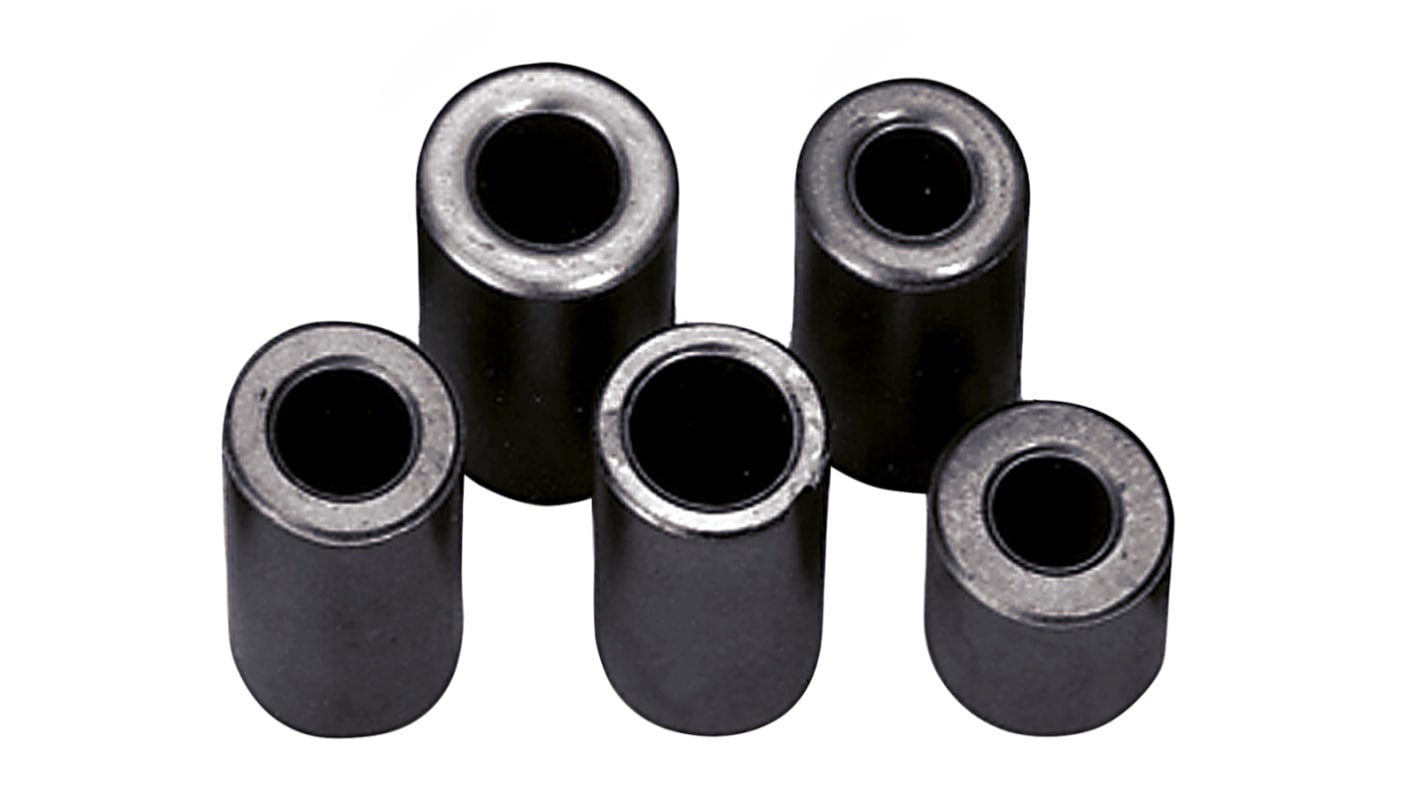

Manicotti in ferrite
Applicazioni
I nuclei in ferrite ad anello assiali Wurth Elektronik si installano sui cavi al fine di assorbirne l'energia senza compromettere i dati trasmessi. Questi nuclei in ferrite ad anello possono essere fissati sui cavi con l'ausilio di guaine termorestringenti. Il maggiore livello di ferrite comporta una migliore attenuazione rispetto a quella offerta dai nuclei in ferrite ad anello, la quale viene ulteriormente incrementata attraverso il ripetuto inserimento del cavo
Fili
Cavo coassiale
Cavo a doppino intrecciato
Cavo multipolare
Cavo coassiale
Cavo a doppino intrecciato
Cavo multipolare
Nucleo in ferrite NiZn, un materiale che funziona in una gamma di frequenza a banda larga
Sono disponibili molti diversi tipi e gradi di materiale (NiZn) per ottenere la migliore soppressione delle interferenze possibile
Temperatura d'esercizio: da -25 ºC a +125 ºC
Fili
Cavi coassiali
Cavi wire-wrap
Cavi multiconduttori
Cavi ad es. di alimentatori, linee dati e segnali indicatori
Sono disponibili molti diversi tipi e gradi di materiale (NiZn) per ottenere la migliore soppressione delle interferenze possibile
Temperatura d'esercizio: da -25 ºC a +125 ºC
Fili
Cavi coassiali
Cavi wire-wrap
Cavi multiconduttori
Cavi ad es. di alimentatori, linee dati e segnali indicatori
Specifiche
Attributo | Valore |
---|---|
Tipo | Ferrite assiale di soppressione EMI |
Dimensioni | 9.5 x 4.75 x 9.5mm |
Applicazione | Cavo coassiale, cavo multipolare, fili, cavo wire-wrap |
Materiale | 3W800 |
Altezza | 9.5mm |
Diametro interno | 4.75mm |
Diametro esterno | 9.5mm |
