Display da 2.8poll. 4D Systems, gen4, Touchscreen resistivo

La serie gen4 di 4D Systems è costituita da moduli display LCD TFT che offrono una soluzione di visualizzazione compatta e facile da integrare.
Questa variante da 2,8" con risoluzione di 240 x 320 pixel è dotata di touch resistivo a 4 fili per le applicazioni che richiedono un'interfaccia uomo-macchina.

Il design della serie gen4 ne consente la facile integrazione in un prodotto finale. Il modulo display è dotato di uno zoccolo ZIF a 30 pin che permette il facile collegamento ad una applicazione o scheda madre, eliminando i problemi di cablaggio. Se lo spazio è esiguo la scheda collegata può essere posizionata a filo sul retro del modulo in quanto i circuiti del display sono comodamente alloggiati all'interno della base di montaggio; ciò permette di mantenere un profilo sottile. Un connettore per scheda micro-SD offre funzionalità opzionali quali la memorizzazione di file multimediali e la registrazione dati.

I moduli display gen4 sono alimentati dal processore Diablo16 di 4D Systems, un controller integrato che fornisce funzionalità integrate di grafica, testo, immagine e animazione. Diablo16 è completamente compatibile con l'IDE Workshop4 di 4D Systems, per offrire ai programmatori la flessibilità di 4 diversi ambienti di sviluppo.

Modulo display da 2,8" 240 x 320
RGB a 65000 colori autentici
Touch resistivo a 4 fili
Compatto - dimensioni modulo: 87,3 x 52,1 x 7,3 mm (linguette di montaggio incluse)
6 banchi di memoria Flash da 32 KB per codice applicazione utente e dati
32 KB di RAM utente
16 GPIO, tra cui 4 uscite analogiche configurabili
3 canali I2C
3 canali SPI
Fino a 6 GPIO utilizzabili come contatori di pin
Fino a 6 GPIO per PWM
Fino a 10 GPIO per uscita a impulsi
Fino a 14 GPIO configurabili per ingressi encoder in quadratura (2 canali)
Collegamento FPC a 30 pin per segnali, potenza, comunicazione, GPIO e programmazione
Connettore per scheda micro-SD per la memorizzazione di file multimediali e la registrazione dati
Pin audio PWM dedicato
Supporta tutti i caratteri Windows
Funzionamento da 4 V a 5,5 V
Conformità RoHS e REACH
Conformità CE

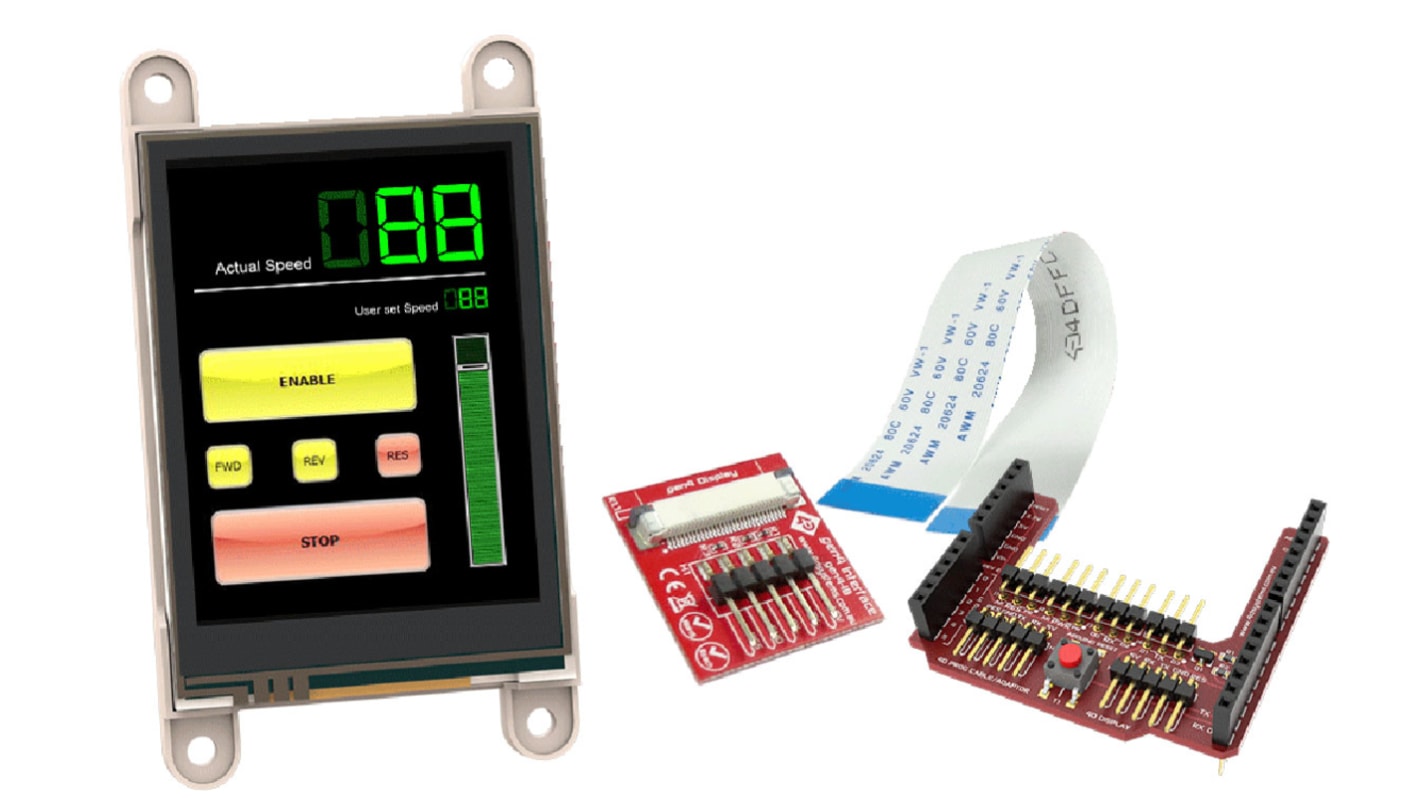

1 modulo display LCD da 2,8" gen4-uLCD-28DT
1 scheda d'interfaccia gen4-IB
1 cavo FFC da 150 mm
1 shield adattatore Arduino 4D

Scheda Arduino non inclusa

Moduli display LCD gen4 4D Systems
