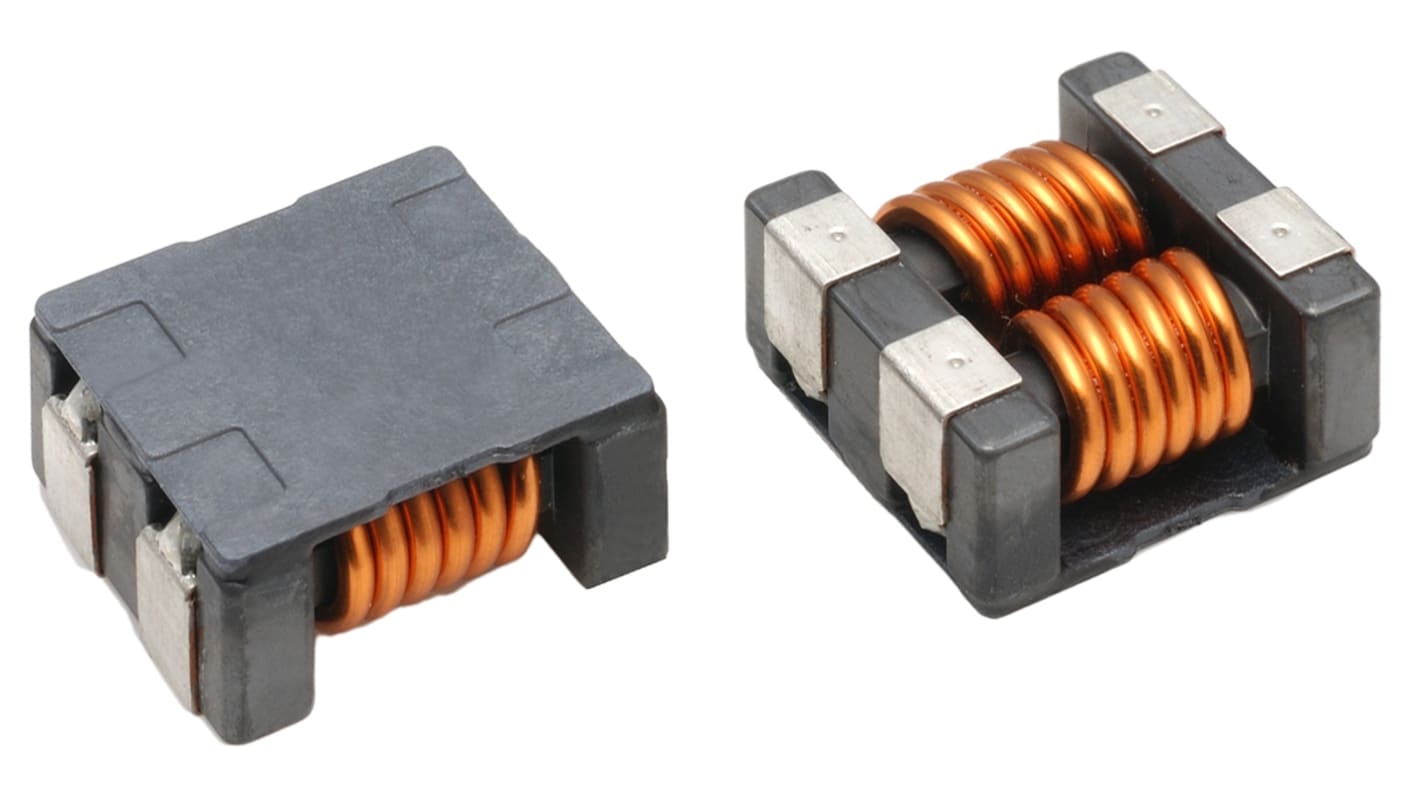

Filtro modo comune TDK, 22 μH, 200 mA, SMD
- Codice RS:
- 916-4169
- Codice costruttore:
- ACT45B-220-2P-TL
- Costruttore:
- TDK
Sconto per quantità disponibile
Prezzo per 1 confezione da 5 unità*
3,41 €
(IVA esclusa)
4,16 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 5 unità pronte per la spedizione da un'altra sede
- Più 2230 unità in spedizione dal 29 dicembre 2025
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per confezione* |
|---|---|---|
| 5 - 45 | 0,682 € | 3,41 € |
| 50 - 95 | 0,56 € | 2,80 € |
| 100 - 245 | 0,512 € | 2,56 € |
| 250 - 495 | 0,478 € | 2,39 € |
| 500 + | 0,446 € | 2,23 € |
*prezzo indicativo
- Codice RS:
- 916-4169
- Codice costruttore:
- ACT45B-220-2P-TL
- Costruttore:
- TDK
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | TDK | |
| Induttanza | 22 μH | |
| Serie | ACT | |
| Impendenza | 1200 Ω | |
| Frequenza di prova | 10 MHz | |
| Resistenza cc | 1Ω | |
| Corrente massima | 200 mA | |
| Dimensioni | 4.5 x 3.2 x 2.8mm | |
| Gamma di temperature operative | -40 °C → +150 °C. | |
| Numero di linee | 2 | |
| Tipo di montaggio | Montaggio superficiale | |
| Tensione nominale | 50V | |
| Tipo di terminazione | Montaggio superficiale | |
| Package/Contenitore | 1812 (4532M) | |
| Temperatura operativa massima | +150°C | |
| Altezza | 2.8mm | |
| Lunghezza | 4.5mm | |
| Temperatura operativa minima | -40°C | |
| Profondità | 3.2mm | |
| Seleziona tutto | ||
|---|---|---|
Marchio TDK | ||
Induttanza 22 μH | ||
Serie ACT | ||
Impendenza 1200 Ω | ||
Frequenza di prova 10 MHz | ||
Resistenza cc 1Ω | ||
Corrente massima 200 mA | ||
Dimensioni 4.5 x 3.2 x 2.8mm | ||
Gamma di temperature operative -40 °C → +150 °C. | ||
Numero di linee 2 | ||
Tipo di montaggio Montaggio superficiale | ||
Tensione nominale 50V | ||
Tipo di terminazione Montaggio superficiale | ||
Package/Contenitore 1812 (4532M) | ||
Temperatura operativa massima +150°C | ||
Altezza 2.8mm | ||
Lunghezza 4.5mm | ||
Temperatura operativa minima -40°C | ||
Profondità 3.2mm | ||
Filtri di modo comune SMD TDK serie ACT
La serie ACT è compatibile con una temperatura d'esercizio compresa tra -40 e +150 °C, pertanto può essere utilizzata per i dispositivi di veicoli che richiedono una compatibilità con le alte temperature. (ACT45B, ACT45R)
ACT45R per FlexRay, è un prodotto che può raggiungere una DCR < di 2 Ω a 125 °C riducendo la resistenza c.c. pur mantenendo un elevato valore L di 100 μH.
ACT45L per Ethernet è un prodotto che utilizza una tecnologia esclusiva grazie alla quale è in grado di offrire caratteristiche di conversione modalità Scd21 di livello superiore pur mantenendo un elevato valore L di 200 μH
ACT45R per FlexRay, è un prodotto che può raggiungere una DCR < di 2 Ω a 125 °C riducendo la resistenza c.c. pur mantenendo un elevato valore L di 100 μH.
ACT45L per Ethernet è un prodotto che utilizza una tecnologia esclusiva grazie alla quale è in grado di offrire caratteristiche di conversione modalità Scd21 di livello superiore pur mantenendo un elevato valore L di 200 μH
Filtri di modo comune SMD TDK
