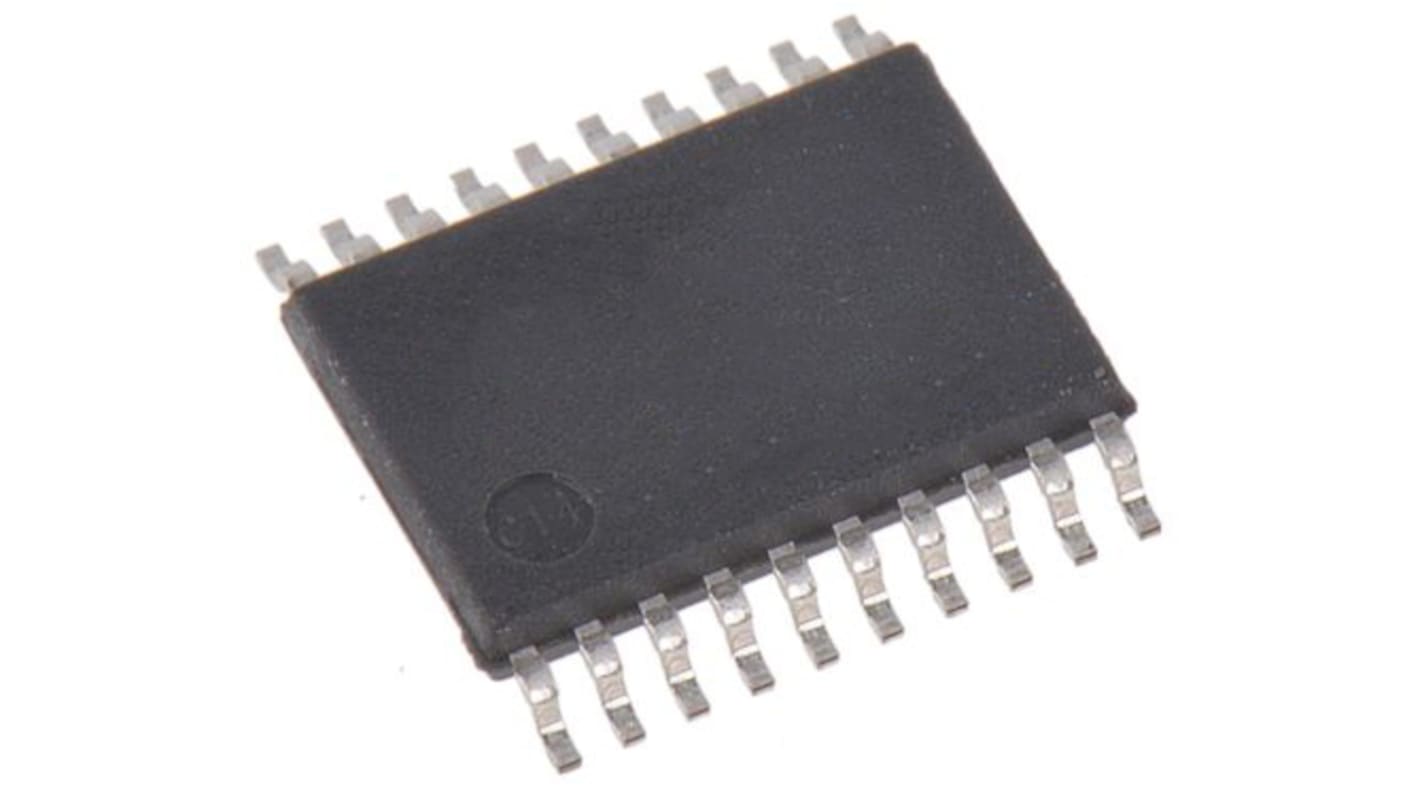

Buffer 8535AGI-01LF, 4 elementi, TSSOP 20 Pin
- Codice RS:
- 250-3473
- Codice costruttore:
- 8535AGI-01LF
- Costruttore:
- Renesas Electronics
Sconto per quantità disponibile
Prezzo per 1 unità*
5,37 €
(IVA esclusa)
6,55 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- Più 45 unità in spedizione dal 09 dicembre 2025
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità |
|---|---|
| 1 - 9 | 5,37 € |
| 10 - 24 | 4,82 € |
| 25 - 49 | 4,55 € |
| 50 + | 3,93 € |
*prezzo indicativo
- Codice RS:
- 250-3473
- Codice costruttore:
- 8535AGI-01LF
- Costruttore:
- Renesas Electronics
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Renesas Electronics | |
| Numero di elementi per chip | 4 | |
| Corrente di alimentazione massima | 55 mA | |
| Tipo di montaggio | Montaggio superficiale | |
| Tipo di package | TSSOP | |
| Numero pin | 20 | |
| Seleziona tutto | ||
|---|---|---|
Marchio Renesas Electronics | ||
Numero di elementi per chip 4 | ||
Corrente di alimentazione massima 55 mA | ||
Tipo di montaggio Montaggio superficiale | ||
Tipo di package TSSOP | ||
Numero pin 20 | ||
Il buffer di uscita del ventilatore Renesas Electronics è a bassa deviazione, ad alte prestazioni da 1 a 4 LVCMOS/LVTTL a 3,3 V LVPECL. È dotato di due ingressi di clock a terminazione singola. L'ingresso clock a terminazione singola accetta il livello di ingresso LVCMOS o LVTTL e li traduce in livelli LVPECL da 3,3 V. L'attivazione di clock è sincronizzata internamente per eliminare gli impulsi di clock rotanti sull'uscita durante l'affermazione/deserzione asincrona del pin di attivazione di clock.
Fornisce quattro uscite LVPECL differenziali da 3,3 V.
Il buffer è dotato di ingressi CLK0 o CLK1 selezionabili per applicazioni con ventola di uscita di frequenza ridondante e multipla.
CLK0 o CLK1 può accettare due livelli di ingresso che sono LVCMOS o LVTTL.
La frequenza di uscita massima è di 266 MHz.
Trasla i livelli LVCMOS e LVTTL a livelli LVPECL da 3,3 V.
La deviazione massima in uscita è di 30 ps.
La deviazione massima parte-parte è di 250 ps.
Ha un ritardo di propagazione massimo di 1,9 ns. La temperatura ambiente d'esercizio
è da -40 °C a 85 °C.
Il buffer è dotato di ingressi CLK0 o CLK1 selezionabili per applicazioni con ventola di uscita di frequenza ridondante e multipla.
CLK0 o CLK1 può accettare due livelli di ingresso che sono LVCMOS o LVTTL.
La frequenza di uscita massima è di 266 MHz.
Trasla i livelli LVCMOS e LVTTL a livelli LVPECL da 3,3 V.
La deviazione massima in uscita è di 30 ps.
La deviazione massima parte-parte è di 250 ps.
Ha un ritardo di propagazione massimo di 1,9 ns. La temperatura ambiente d'esercizio
è da -40 °C a 85 °C.
