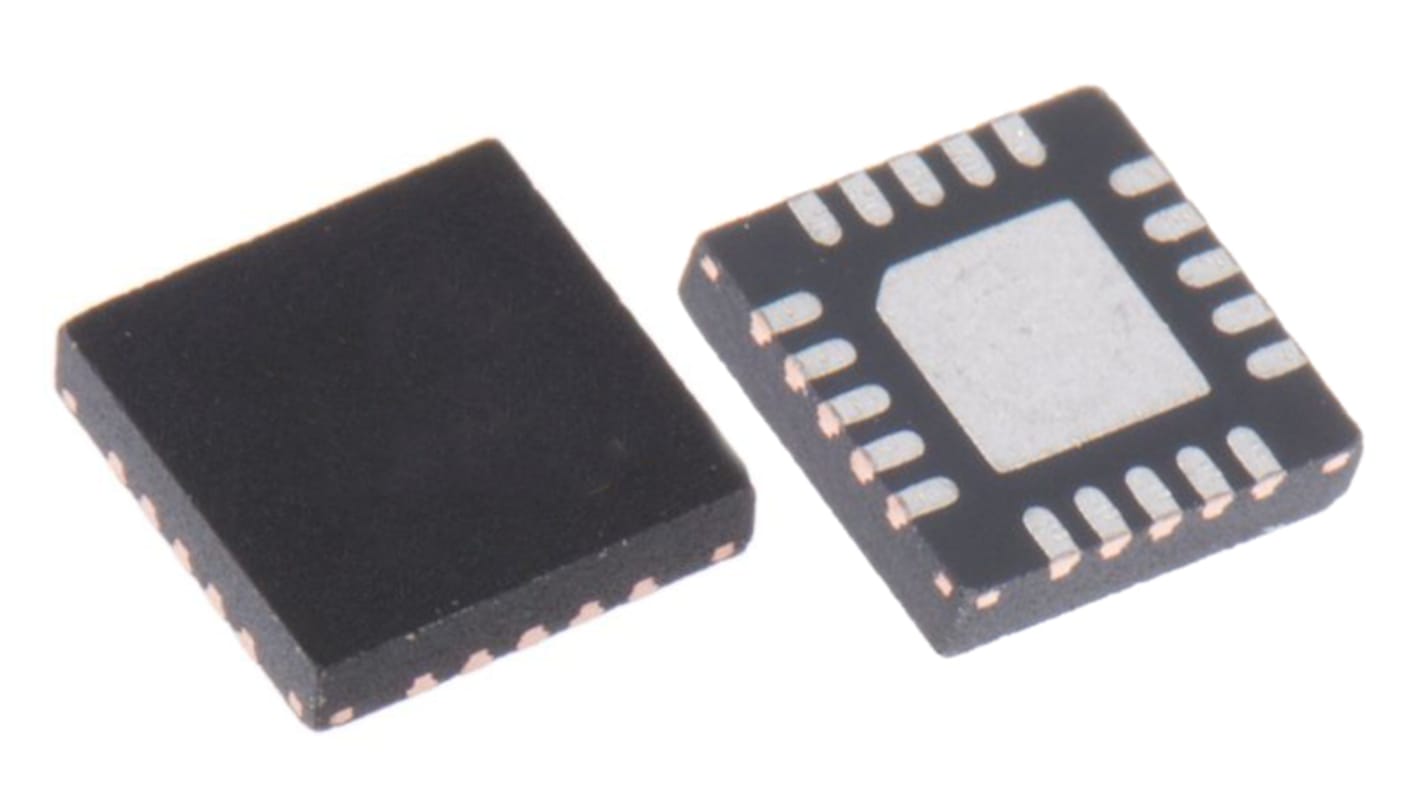

Renesas Electronics Buffer di clock 5PB1216NDGK 200 MHz max, VFQFPN 20 Pin
- Codice RS:
- 262-8966
- Codice costruttore:
- 5PB1216NDGK
- Costruttore:
- Renesas Electronics
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 vassoio da 624 unità*
1123,20 €
(IVA esclusa)
1372,80 €
(IVA inclusa)
Informazioni sulle scorte attualmente non disponibili - Si prega di controllare più tardi
Unità | Per unità | Per Vassoio* |
|---|---|---|
| 624 - 624 | 1,80 € | 1.123,20 € |
| 1248 + | 1,586 € | 989,66 € |
*prezzo indicativo
- Codice RS:
- 262-8966
- Codice costruttore:
- 5PB1216NDGK
- Costruttore:
- Renesas Electronics
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Renesas Electronics | |
| Tipo prodotto | Buffer di clock | |
| Frequenza massima in ingresso | 200MHz | |
| Ritardo di propagazione massimo | 2.7ns | |
| Tipo di package | VFQFPN | |
| Numero pin | 20 | |
| Tensione minima di alimentazione | 1.8V | |
| Tensione massima di alimentazione | 3.8V | |
| Minima temperatura operativa | -40°C | |
| Temperatura massima di funzionamento | 105°C | |
| Standard/Approvazioni | RoHS | |
| Serie | 5PB12xx | |
| Altezza | 1mm | |
| Lunghezza | 3mm | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Renesas Electronics | ||
Tipo prodotto Buffer di clock | ||
Frequenza massima in ingresso 200MHz | ||
Ritardo di propagazione massimo 2.7ns | ||
Tipo di package VFQFPN | ||
Numero pin 20 | ||
Tensione minima di alimentazione 1.8V | ||
Tensione massima di alimentazione 3.8V | ||
Minima temperatura operativa -40°C | ||
Temperatura massima di funzionamento 105°C | ||
Standard/Approvazioni RoHS | ||
Serie 5PB12xx | ||
Altezza 1mm | ||
Lunghezza 3mm | ||
Standard automobilistico No | ||
- Paese di origine:
- TH
Il segnale Renesas Electronics Mix è un buffer di ventilatore di clock TCXO / LVCMOS ad alte prestazioni con singolo pin OE per ogni uscita. Il pin CLKIN può accettare un'onda quadra o un'onda sinusoidale a clip come ingresso. Il segnale mix ha un basso jitter leader del settore e un consumo di corrente estremamente basso, il che lo rende ideale per dispositivi mobili intelligenti.
Consumo di corrente di funzionamento e standby estremamente basso
Jitter di fase additivo a basso RMS
Tensione di alimentazione da 2,5 V a 3,3 V
Sei uscite con pin di abilitazione di uscita individuale
Pin di controllo OE_OSC per abilitare/disabilitare il riferimento TCXO / XO
Piccolo contenitore VFQFPN a 20 pin
Temperatura d'esercizio estesa da -40 °C a +105 °C
