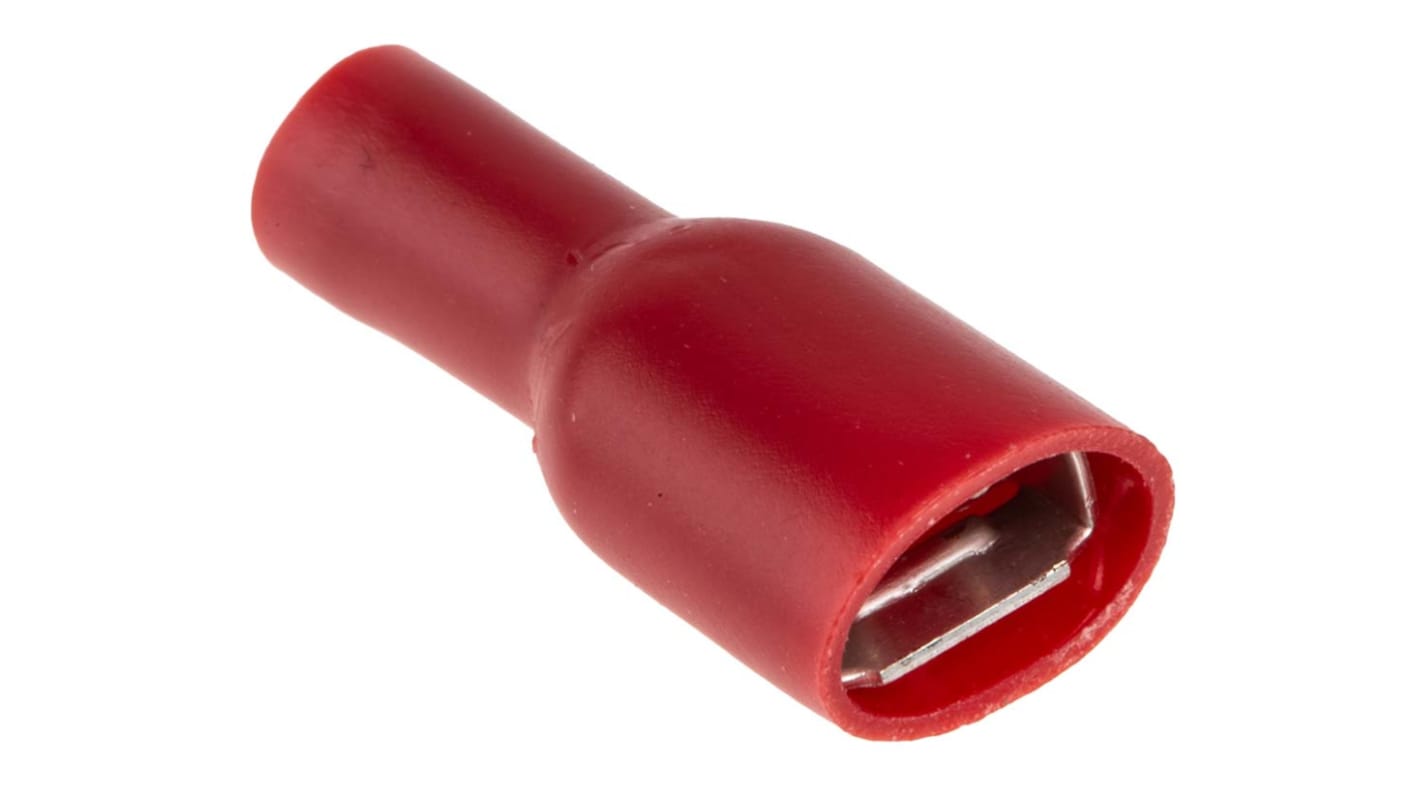

RS PRO RS PRO Rosso Isolato Femmina Capicorda 6.3 x 0.8 mm 22 AWG 16 AWG

Terminale femmina a crimpare completamente isolato di alta qualità, talvolta noto come connettore femmina a sgancio rapido. I connettori femmina a crimpare sono un tipo di connettore per cablaggio elettrico che, una volta accoppiato con un connettore con terminale maschio (o connettore maschio a scollegamento rapido), fornisce una rapida e affidabile interconnessione tra due fili.

Fornisce un collegamento e uno scollegamento rapido e facile

Il connettore femmina o connettore femmina viene crimpato sull'estremità del cavo elettrico intrecciato utilizzando l'utensile appropriato, non è necessaria alcuna saldatura. Il connettore maschio a linguetta o a lama sul filo opposto si inserisce semplicemente nell'apertura sull'estremità del connettore femmina per formare un collegamento elettrico sicuro e affidabile.

"Quando si seleziona il terminale giusto per la propria applicazione, è necessario considerare quanto segue:;La dimensione del filo ""mm"" (metrico) o ""AWG"" (American Wire Gauge) che si sta utilizzando;La dimensione della linguetta a cui si collega il terminale ad anello. La larghezza del connettore femmina deve corrispondere alla larghezza della linguetta con cui si accoppia e viceversa. La larghezza è solitamente indicata come nome di serie in pollici, i più comuni sono 0,110 (2,8 mm), 0,187 (4,8 mm), 0,205 (5,2 mm), 0,250 (6,3 mm), 0,375 (9,5 mm). Anche lo spessore delle linguette può variare e di solito è di 0,51 o 0,81 mm

Spellare l'estremità del filo e tagliarlo alla stessa lunghezza del terminale. Inserire l'estremità spelata nel cilindretto assicurandosi che non sia visibile alcun filo nudo. Il connettore è quindi pronto per essere crimpato sull'estremità del cavo. È possibile utilizzare pinze o un utensile a cricchetto ma, per una migliore qualità della crimpatura, è meglio utilizzare un utensile a crimpare a cricchetto. Una pinza a crimpare a cricchetto è preferibile in quanto le impugnature rimangono bloccate fino al completamento di un ciclo di crimpatura completo che impedisce crimpature parziali. Inserire il cilindro del terminale del connettore femmina nella sezione di crimpatura appropriata (indicata dalle dimensioni contrassegnate sull'utensile). Premere insieme i manici dell'utensile fino a quando il cricco non si rilascia. Il terminale del connettore femmina a crimpare è ora pronto per l'accoppiamento con un terminale a linguetta maschio per formare un collegamento elettrico sicuro.
