- Codice RS:
- 161-1588
- Codice costruttore:
- 130207
- Costruttore:
- TE Connectivity
200 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
900 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Cadauno (in una scatola da 100)
0,787 €
(IVA esclusa)
0,96 €
(IVA inclusa)
Unità | Per unità | Per Scatola* |
100 - 100 | 0,787 € | 78,70 € |
200 - 400 | 0,708 € | 70,80 € |
500 - 900 | 0,638 € | 63,80 € |
1000 + | 0,575 € | 57,50 € |
*prezzo indicativo |
- Codice RS:
- 161-1588
- Codice costruttore:
- 130207
- Costruttore:
- TE Connectivity
Documentazione Tecnica
Normative
Dettagli prodotto

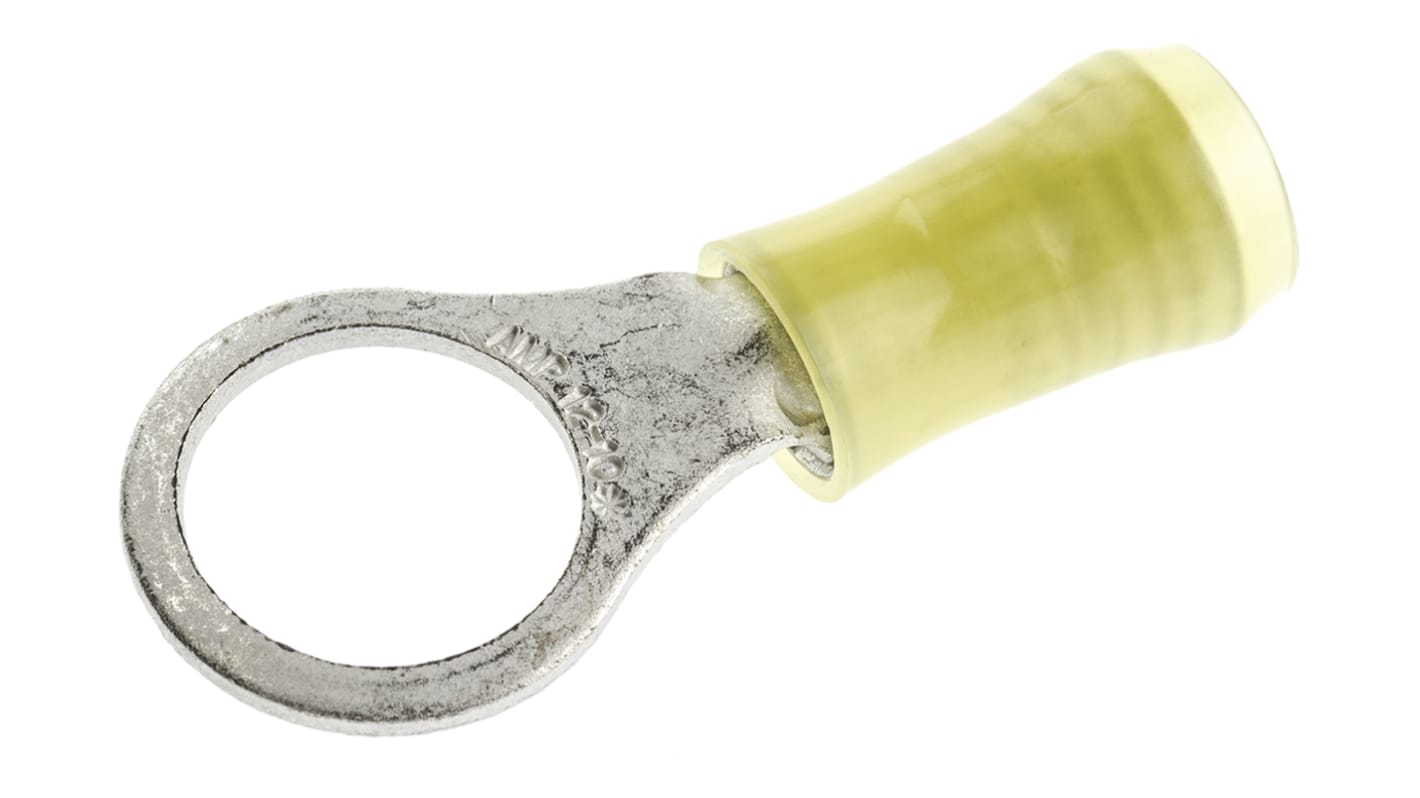

Terminali a occhiello a crimpare PIDG TE Connectivity
I terminali a crimpare per filo con linguetta ad anello PIDG (Pre-Insulated Diamond Grip) sono progettati per una maggiore affidabilità in ambienti più difficili del circuito. Queste terminazioni con linguetta ad anello PIDG sono costituite da un corpo e cilindretto in rame ad alta conduttività formati con precisione. Allinterno del cilindretto vi sono dentellature che garantiscono il massimo contatto e la resistenza alla trazione dopo la crimpatura. Il cilindretto per filo è circondato con una guaina di rame che funge da supporto isolante del filo e previene i danni ai trefoli. Una guaina esterna in nylon colorata facilita l'identificazione della dimensione del filo, mentre un ingresso a imbuto impedisce che i trefoli si pieghino allindietro, velocizzando in tal modo linserimento del filo durante la produzione a ritmo elevato. La struttura di questi terminali PIDG e l'uso di morse per pinza specializzate permette di eseguire un crimpaggio uniforme e affidabile. Disponibili in varie dimensioni del filo, del cilindretto e delle viti, queste terminazioni ad anello PIDG offrono una soluzione versatile per un'ampia gamma di applicazioni di cablaggio
Caratteristiche e vantaggi
Corpo in rame ad alta conduttività
Guaina di rame per un miglior supporto isolante del filo
Dentellature nel cilindretto per il massimo contatto e resistenza alla trazione
Guaine con codice colore per una facile identificazione delle dimensioni dei fili e degli utensili
Ingresso del cavo a imbuto per il facile inserimento del filo
Il design consente una crimpatura affidabile e uniforme
Guaina di rame per un miglior supporto isolante del filo
Dentellature nel cilindretto per il massimo contatto e resistenza alla trazione
Guaine con codice colore per una facile identificazione delle dimensioni dei fili e degli utensili
Ingresso del cavo a imbuto per il facile inserimento del filo
Il design consente una crimpatura affidabile e uniforme
Applicazioni
Queste terminazioni PIDG sono adatte all'uso in un'ampia gamma di applicazioni con molti terminali, soddisfacendo o superando i requisiti di MIL-T-7928, tipo II, classe 1 e 2. Le applicazioni comprendono strumenti/controllo, illuminazione, alimentatori, scatole pannello, trasporto, attrezzature di sollevamento, motori, aerospaziale ed elettrodomestici.
Autorizzatori
Terminali PIDG TE Connectivity
Specifiche
Attributo | Valore |
---|---|
Serie | PIDG |
Isolamento | Isolato |
Diametro esterno | 13.5mm |
Diametro esterno | 10.3mm |
Dimensione minima filo mm2 | 2.6mm² |
Dimensione massima filo mm2 | 6.6mm² |
Dimensione massima filo AWG | 10AWG |
Dimensione minima filo AWG | 12AWG |
Dimensione perno | M10 |
Colore | Giallo |
Placcatura contatto | Stagno |
Materiale contatto | Rame |
Spessore | 1mm |
Lunghezza complessiva | 33.1mm |
