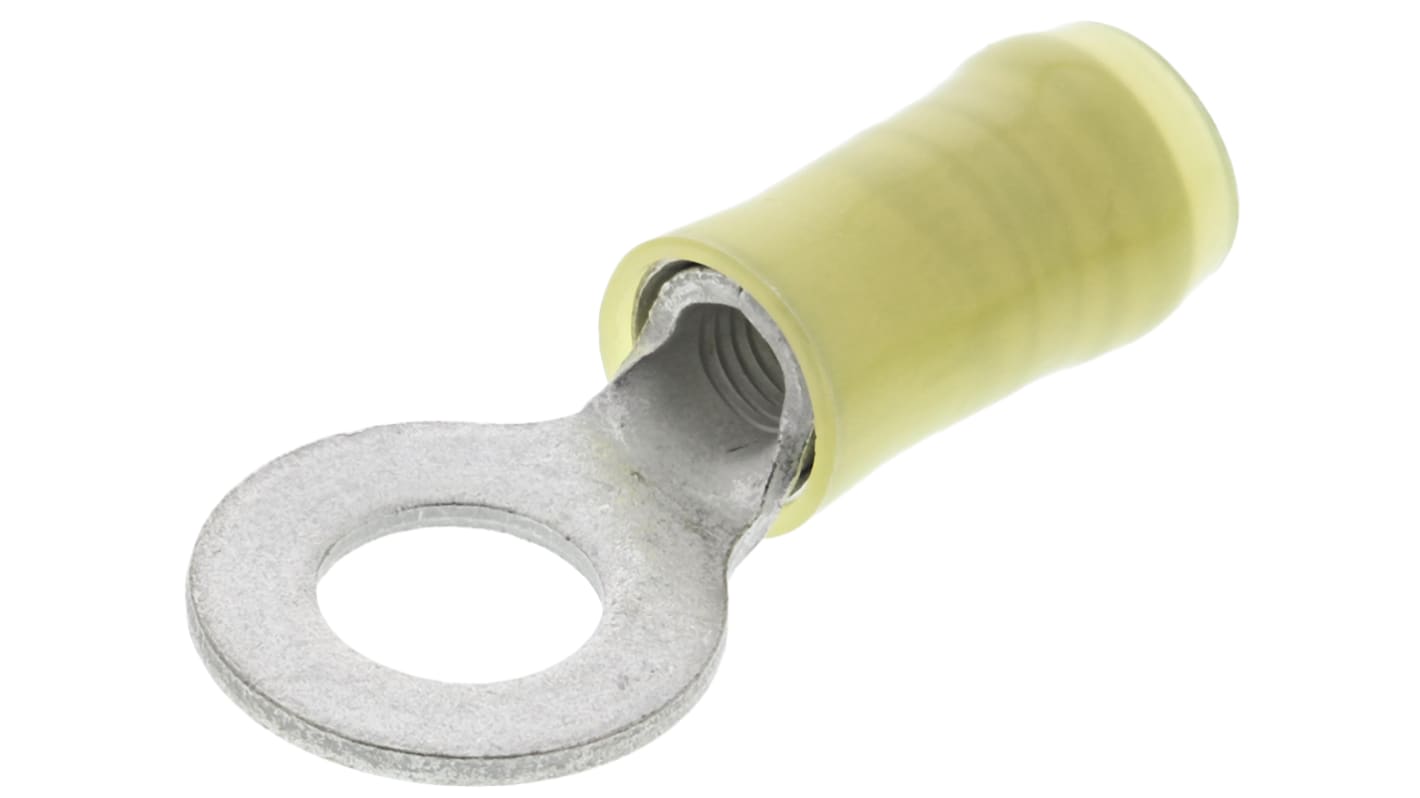

Terminale ad occhiello TE Connectivity Isolato, Ø perno M6, dimens. max filo 6.6mm², 10AWG, Giallo

I terminali a crimpare per filo con linguetta ad anello PIDG (Pre-Insulated Diamond Grip) sono progettati per una maggiore affidabilità in ambienti più difficili del circuito. Queste terminazioni con linguetta ad anello PIDG sono costituite da un corpo e cilindretto in rame ad alta conduttività formati con precisione. All’interno del cilindretto vi sono dentellature che garantiscono il massimo contatto e la resistenza alla trazione dopo la crimpatura. Il cilindretto per filo è circondato con una guaina di rame che funge da supporto isolante del filo e previene i danni ai trefoli. Una guaina esterna in nylon colorata facilita l'identificazione della dimensione del filo, mentre un ingresso a imbuto impedisce che i trefoli si pieghino all’indietro, velocizzando in tal modo l’inserimento del filo durante la produzione a ritmo elevato. La struttura di questi terminali PIDG e l'uso di morse per pinza specializzate permette di eseguire un crimpaggio uniforme e affidabile. Disponibili in varie dimensioni del filo, del cilindretto e delle viti, queste terminazioni ad anello PIDG offrono una soluzione versatile per un'ampia gamma di applicazioni di cablaggio

• Corpo in rame ad alta conduttività
• Guaina di rame per un miglior supporto isolante del filo
• Dentellature nel cilindretto per il massimo contatto e resistenza alla trazione
• Guaine con codice colore per una facile identificazione delle dimensioni dei fili e degli utensili
• Ingresso del cavo a imbuto per il facile inserimento del filo
• Il design consente una crimpatura affidabile e uniforme

Queste terminazioni PIDG sono adatte all'uso in un'ampia gamma di applicazioni con molti terminali, soddisfacendo o superando i requisiti di MIL-T-7928, tipo II, classe 1 e 2. Le applicazioni comprendono strumenti/controllo, illuminazione, alimentatori, scatole pannello, trasporto, attrezzature di sollevamento, motori, aerospaziale ed elettrodomestici.

Terminali PIDG TE Connectivity
