- Codice RS:
- 222-8610
- Costruttore:
- RS PRO
10 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
120 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per 1 bobina da 20 metro/i
32,79 €
(IVA esclusa)
40,00 €
(IVA inclusa)
Bobine | Per Bobina | Per Metre* |
1 + | 32,79 € | 1,64 € |
*prezzo indicativo |
- Codice RS:
- 222-8610
- Costruttore:
- RS PRO
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto
Che cos'è un cavo coassiale?
Un cavo coassiale è un tipo specifico di cavo che è realizzato in rame combinato con altri materiali e componenti di schermatura in metallo per bloccare l'interferenza del segnale. Comprendono un canale fisico per trasportare il segnale circostante, in genere accompagnato con uno strato di isolamento.

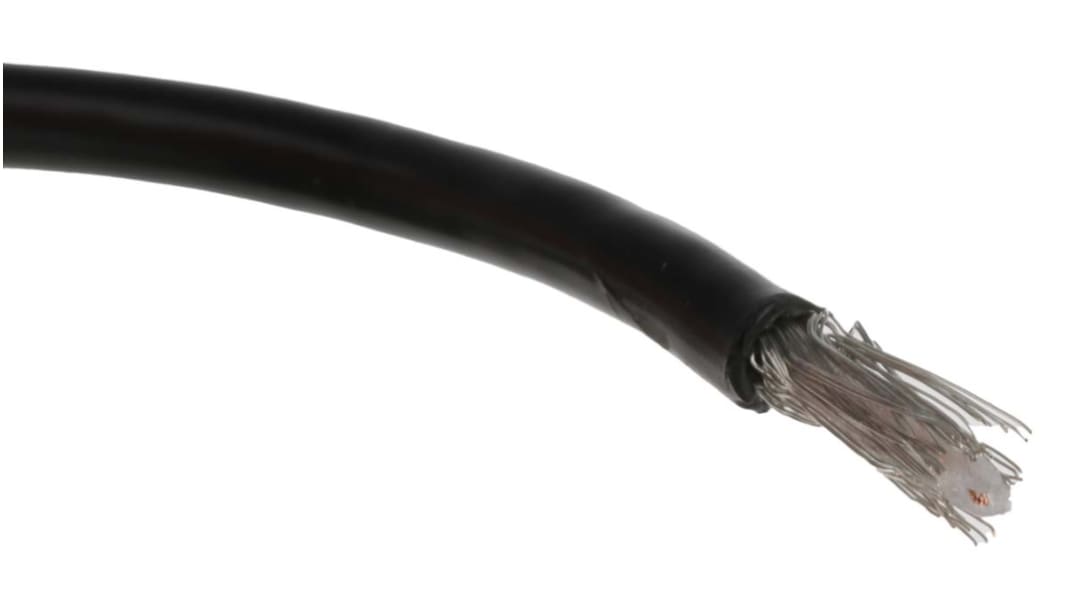

Cavo coassiale RG174 RS Pro
I cavi coassiali RG174A/U sono tradizionalmente usati per l'interconnessione delle apparecchiature dell'industria delle telecomunicazioni e dati. Questa interconnessione è utile per facilitare la trasmissione di segnali in radiofrequenza.
Caratteristiche e vantaggi
Un cavo di comunicazione coassiale, ottimo per comunicare!
Conforme ai requisiti MIL-C-17
Guaina esterna nera in cloruro di polivinile (PVC)
Intrecciato 7/0,16 mm
Conduttore interno in acciaio rivestito in rame con isolamento in PE
Più flessibile dell'RG58
Impedenza: 50 Ohm
Conforme ai requisiti MIL-C-17
Guaina esterna nera in cloruro di polivinile (PVC)
Intrecciato 7/0,16 mm
Conduttore interno in acciaio rivestito in rame con isolamento in PE
Più flessibile dell'RG58
Impedenza: 50 Ohm
Applicazioni
Spirali Wi-Fi
Gestione dell'alimentazione
Comunicazioni e rete
Gestione dell'alimentazione
Comunicazioni e rete
Come funzionano i cavi coassiali?
I cavi coassiali funzionano attraverso la disponibilità di strati concentrici di conduttori elettrici e materiali isolanti. Il modo in cui sono costruiti è ciò che assicura che un segnale è racchiuso all'interno del cavo e impedisce a eventuali disturbi elettrici di interferire con il segnale.
Standard
MIL-C-17 (388-502)
Questo cavo coassiale di RS Pro ha un diametro esterno di 2,79 mm e una lunghezza della bobina di 20 m. Questo cavo coassiale è dotato di una capacità di 106 pF/m, un rapporto di velocità di 65,9%.
Specifiche
Attributo | Valore |
---|---|
Con terminazione/senza terminazione | Senza terminazione |
Coassiale | RG174A/U |
Diametro esterno | 2.79mm |
Impedenza | 50 Ω |
Attenuazione | 220 dB/100 m a 3GHz, 42 dB/100 m a 200MHz, 60 dB/100 m a 400MHz |
Lunghezza | 20m |
Colore guaina | Nero |
Conduttore trefolato | Intrecciato |
Schermatura | Treccia in rame stagnato |
Massima temperatura operativa | +85°C |
Dimensione trefoli | 0,16 mm |
Materiale conduttore | Acciaio placcato rame |
Capacità | 106pF/m |
Trefoli conduttore | 7/0,16 |
Numero di trefoli | 7 |
Gamma operativa di temperatura | -40 → +85 °C |
Minima temperatura operativa | -40°C |
Rapporto di velocità | 65.9% |
Materiale di isolamento | PE |
Materiale guaina | Cloruro di polivinile PVC |
Standard | MIL-C-17, NF C 93-550, Conformità a RoHS |
