- Codice RS:
- 134-8087
- Codice costruttore:
- 45135-0801
- Costruttore:
- Molex
1100 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Cadauno (in un sacchetto da 50)
5,613 €
(IVA esclusa)
6,848 €
(IVA inclusa)
Unità | Per unità | Per Borsa* |
50 - 50 | 5,613 € | 280,65 € |
100 - 100 | 5,457 € | 272,85 € |
150 + | 5,31 € | 265,50 € |
*prezzo indicativo |
- Codice RS:
- 134-8087
- Codice costruttore:
- 45135-0801
- Costruttore:
- Molex
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto

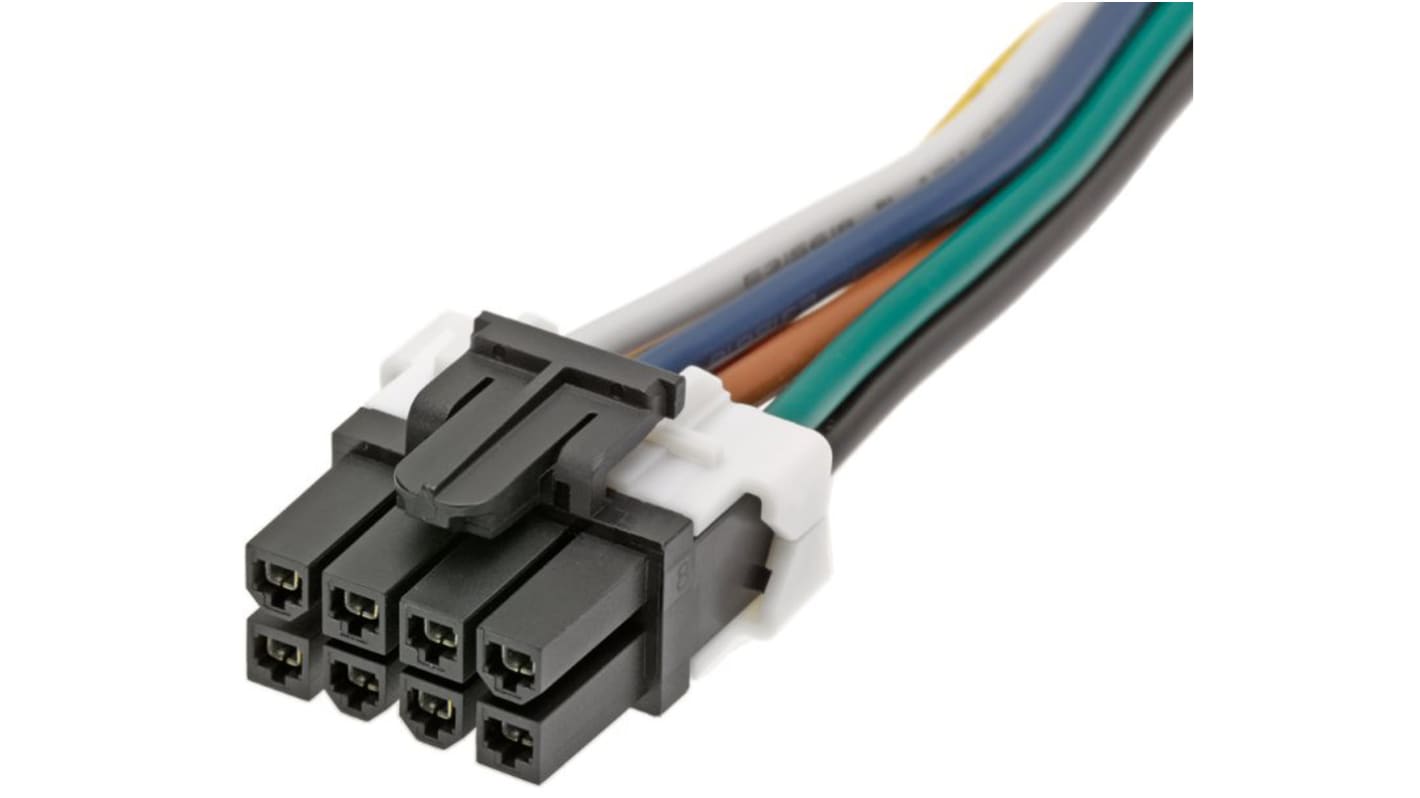

Cavi assemblati Molex Mini-Fit TPA 2
Cavi assemblati Micro-Fit TPA 2 in un'ampia gamma di lunghezze del cavo, terminati su entrambe le estremità con connettore femmina di potenza con passo da 4,2 mm Mini-Fit con TPA (posizione terminale garantita). Questi cavi assemblati con connettore Mini-Fit TPA 2 sono realizzati con fili UL1061 separati per semplificare progettazione, prototipazione e produzione. I fili sono multicolore per agevolare il collegamento corretto. Questi cavi assemblati sono dotati di mappatura dei pin dal connettore femmina al connettore per circuito stampato, il che riduce il tempo e i costi di ingegneria. I connettori di potenza Mini-Fit TPA 2 sono dotati di contatti completamente isolati che sono protetti contro i danni causati da manipolazione errata e accoppiamento non corretto. Un fermo TPA con blocco secondario mantiene i contatti saldamente in posizione e riduce lo scollegamento dei terminali. Un blocco positivo sul connettore garantisce che il cavo assemblato resti saldamente accoppiato al connettore di accoppiamento corrispondente, impedendone il distacco accidentale dovuto a vibrazioni o manipolazioni improprie. Questi connettori Mini-Fit TPA 2 filo-scheda sono progettati per l'uso con i connettori Mini-Fit Jr serie 5566 e 5569 e i corpi connettore Mini-Fit Jr serie 5559.
Caratteristiche e vantaggi
• Con fili UL1061 separati per configurazioni facili
• Cavi multicolore per facilitare l'identificazione e il collegamento corretto
• Mappatura dei pin
• Corrente nominale massima a 13 A
• Contatti completamente isolati
• Blocchi positivi sui corpi dei connettori per un accoppiamento sicuro
• TPA (posizione terminale garantita) per ridurre la fuoriuscita del terminale
• Disponibilità con cavi di diverse lunghezze
• Cavi multicolore per facilitare l'identificazione e il collegamento corretto
• Mappatura dei pin
• Corrente nominale massima a 13 A
• Contatti completamente isolati
• Blocchi positivi sui corpi dei connettori per un accoppiamento sicuro
• TPA (posizione terminale garantita) per ridurre la fuoriuscita del terminale
• Disponibilità con cavi di diverse lunghezze
Informazioni sull'applicazione del prodotto
I cavi assemblati Mini-Fit TPA 2 sono ideali per l'uso nella prototipazione e in applicazioni globali in diversi settori. I settori includono dati e comunicazioni (apparecchiature per ufficio), settore automobilistico (cablaggio, applicazioni non a tenuta e all'interno di dispositivi) e automazione industriale (apparecchiature e reti)
Molex serie Mini-Fit TPA
Questa serie di alloggiamenti a crimpare Mini-Fit 30070 TPA è progettata per le applicazioni di alimentazione o filo-scheda. La posizione terminale garantita (TPA) contribuisce a garantire che i terminali a crimpare sono completamente innestati ed evita che i terminali fuoriescano in applicazioni con forti vibrazioni. Sono disposti su due file e offrono una parte che consente il bloccaggio dell'accoppiamento.
Standard
UL- E29179, CSA- LR19980, TUV- R72081037
Specifiche
Attributo | Valore |
---|---|
Connettore 1 | Mini-Fit TPA2 |
Serie | Mini-Fit TPA2 |
Numero di serie | 45135 |
Connettore 2 | Mini-Fit TPA2 |
Genere connettore 1 | Femmina |
Genere connettore 2 | Femmina |
Connettore 1 Numero di contatti | 8 |
Connettore 2 Numero di contatti | 8 |
Genere connettore 1 | Femmina |
Genere connettore 2 | Femmina |
Passo | 4.2mm |
Lunghezza cavo | 150mm |
Tensione nominale | 600 V ca/cc |
Corrente nominale | 9 A |
Modello | Rotondo |
Gamma operativa di temperatura | -40 → +105 °C |
Placcatura contatti | Stagno |
- Codice RS:
- 134-8087
- Codice costruttore:
- 45135-0801
- Costruttore:
- Molex
